- Codice RS:
- 535-4172
- Codice costruttore:
- 2CDS271001R0254 S201M-C25
- Costruttore:
- ABB
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
26 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
29,62 €
(IVA esclusa)
36,14 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 29,62 € |
5 - 9 | 28,73 € |
10 + | 27,55 € |
- Codice RS:
- 535-4172
- Codice costruttore:
- 2CDS271001R0254 S201M-C25
- Costruttore:
- ABB
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- DE
Dettagli prodotto

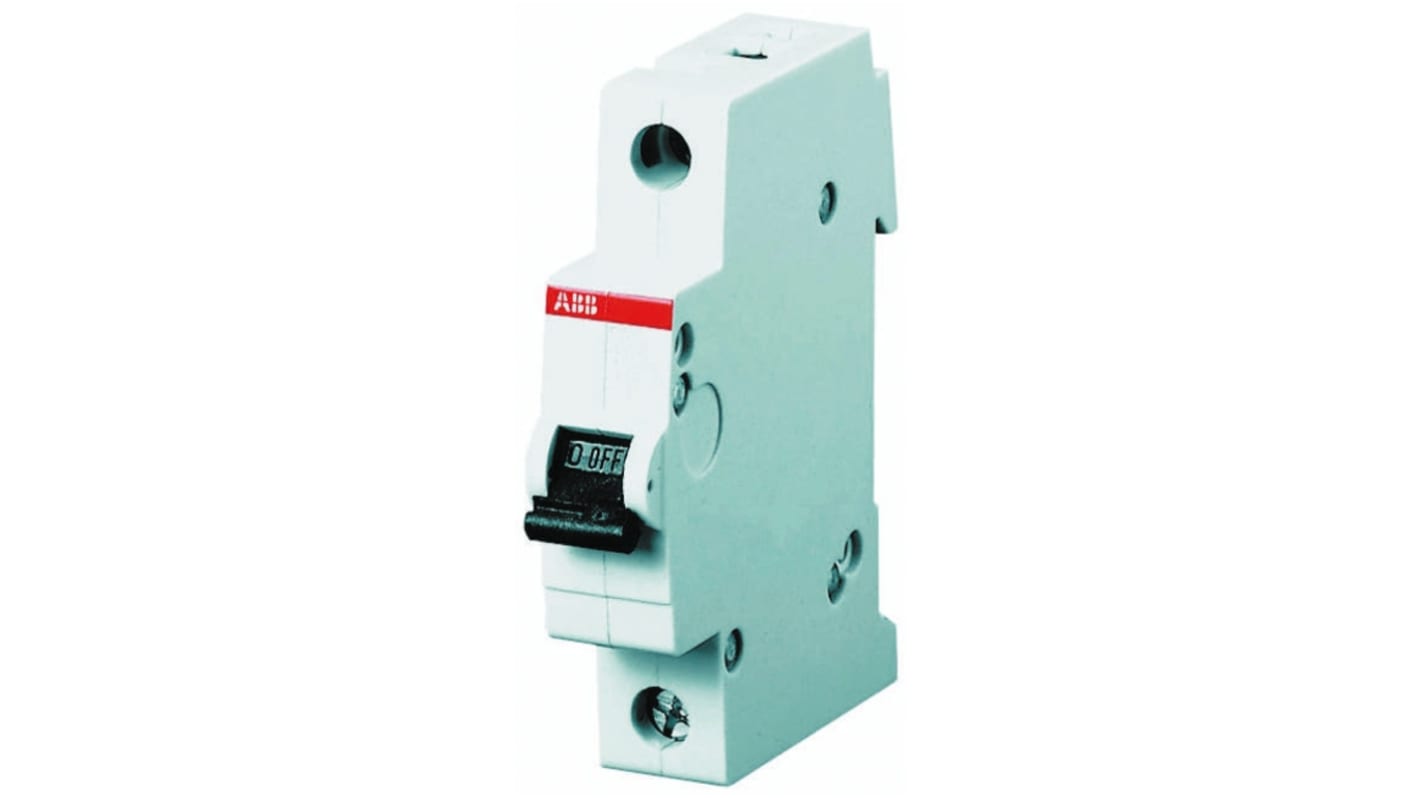

ABB System Pro M Compact S200 - tipo C unipolare 10 kA
Gli interruttori automatici miniaturizzati ABB System pro M compact S200M sono a limitazione di corrente. Sono dotati di due diversi meccanismi di azionamento, il meccanismo di scatto termico ritardato per la protezione contro i sovraccarichi e il meccanismo di scatto elettromeccanico per la protezione contro i cortocircuiti. Tutti gli MCB della gamma di prodotti S200M sono conformi alle norme IEC/EN 60898-1 e IEC/EN 609 47-2 per l'uso nelle applicazioni residenziali, commerciali e industriali. Il contatto ausiliario a montaggio sul fondo può essere montato sull'S200M per risparmiare il 50% di spazio
Caratteristiche e vantaggi
Gamma completa e vastissima di MCB per coprire la maggior parte delle applicazioni e dei mercati
Ingombro ridotto e risparmio di tempo grazie all'esclusivo contatto ausiliario a fissaggio sul fondo
Conformità agli standard mondiali
IEC/EN 60898-1, IEC/EN 60947-2
Unipolare
Temperatura d'esercizio da -25 °C a +55 °C
Ingombro ridotto e risparmio di tempo grazie all'esclusivo contatto ausiliario a fissaggio sul fondo
Conformità agli standard mondiali
IEC/EN 60898-1, IEC/EN 60947-2
Unipolare
Temperatura d'esercizio da -25 °C a +55 °C
Standard
IEC 60898 - Riguarda gli interruttori automatici a bassa tensione da usare nelle installazioni domestiche e
simili. Nel REGNO UNITO sono tradizionalmente noti come interruttori automatici miniaturizzati
(MCB).
IEC 60947-2 Riguarda gli interruttori automatici a bassa tensione da usare nelle installazioni industriali e
simili. Nel REGNO UNITO sono tradizionalmente noti come interruttori automatici in scatola
(MCCB) e anche come interruttori automatici pneumatici (ACB).
simili. Nel REGNO UNITO sono tradizionalmente noti come interruttori automatici miniaturizzati
(MCB).
IEC 60947-2 Riguarda gli interruttori automatici a bassa tensione da usare nelle installazioni industriali e
simili. Nel REGNO UNITO sono tradizionalmente noti come interruttori automatici in scatola
(MCCB) e anche come interruttori automatici pneumatici (ACB).
D: Cosa sono le curve di intervento C?
R: Curva C: intervento: da 5 a 10 volte la corrente nominale
Applicazioni: protezione dei circuiti e applicazioni generiche
Applicazioni: protezione dei circuiti e applicazioni generiche
Nota
Il prodotto Classic & System pro M non può essere combinato con altri prodotti e non condivide accessori comuni. È possibile montare i prodotti System pro M solo sui nuovi modelli di morsettiere di distribuzione Protecta, vedere il codice 539-1553.
Nota
Il prodotto Classic & System pro M non può essere unito ad altri prodotti e condividere accessori comuni. È possibile montare i prodotti System pro M solo sui nuovi modelli di morsettiera di distribuzione modello Protecta, vedere codice 539-1553.
Standard
BS EN 60898
MCB a polo doppio e singolo System Pro M ABB
Nota
Il prodotto Classic & System pro M non può essere combinato con altri prodotti e non condivide accessori comuni. È possibile montare i prodotti System pro M solo sui nuovi modelli di morsettiera di distribuzione modello Protecta, vedere codice 539-1553.
Specifiche
Attributo | Valore |
---|---|
Numero di poli | 1P |
Amperaggio | 25A |
Caratteristica di intervento | Tipo C |
Tensione nominale c.a. | 253V |
Tensione nominale c.c. | 72V |
Capacità di rottura voltaggio massimo | 10 kA |
Gamma | System Pro M Compact |
Serie | S200M |
Tipo d'interruttore automatico | MCB |
Larghezza | 17.5mm |
Lunghezza | 88mm |
Tipo di montaggio | Montaggio Guida DIN |
Profondità | 76mm |
Numero modello | S201M-C25 |
- Codice RS:
- 535-4172
- Codice costruttore:
- 2CDS271001R0254 S201M-C25
- Costruttore:
- ABB
