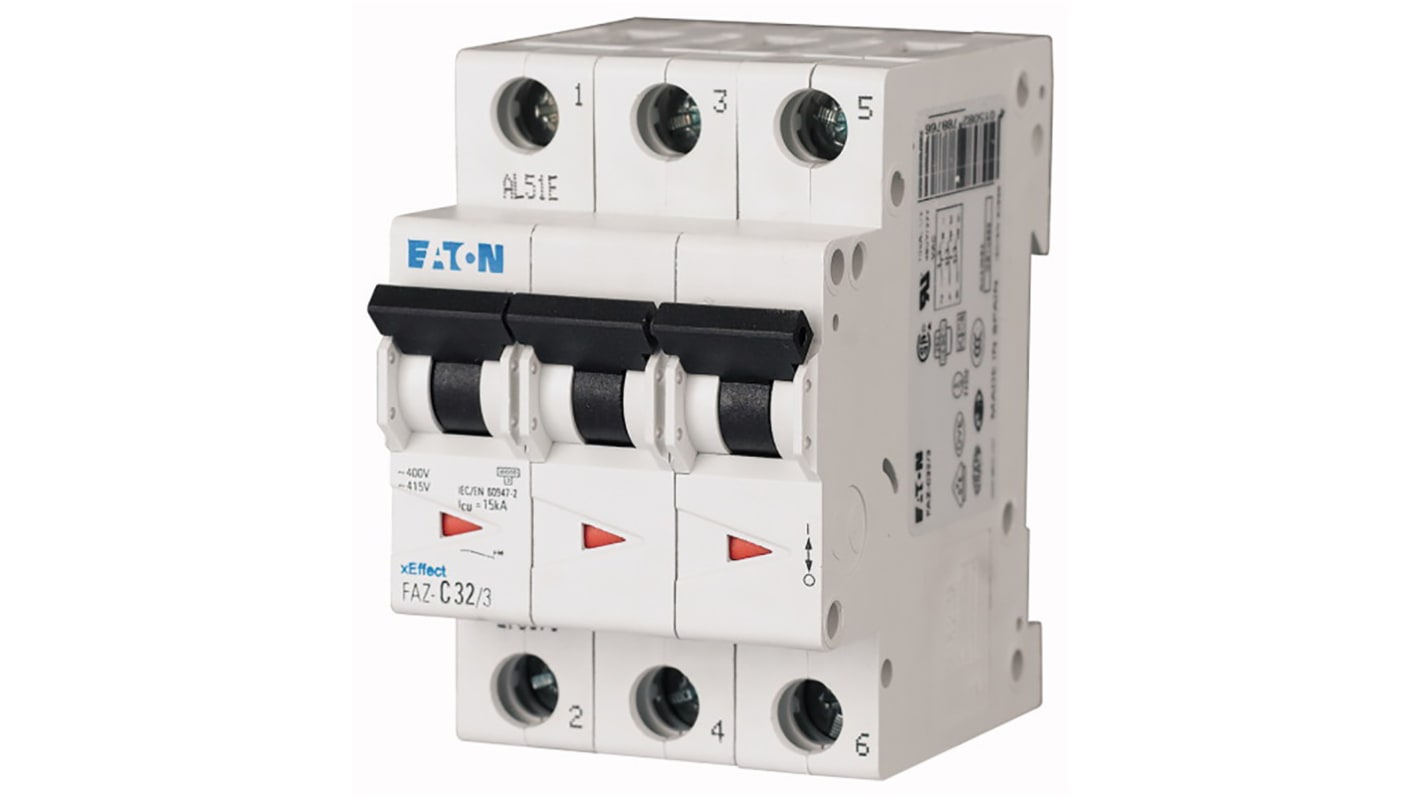

Interruttore magnetotermico Eaton, 3P 32A 10 kA, Tipo C

La serie FAZ di interruttori automatici miniaturizzati (MCB) della gamma Eatons xEffect è dotata di un design a limitazione di corrente che fornisce una rapida interruzione dei cortocircuiti che riduce l'energia elettrica passante e le correnti di sovraccarico che possono danneggiare il circuito.

Ideale per circuiti di controllo e morsettiere di distribuzione elettrica, la serie FAZ di MCB offre un'ampia gamma di diverse caratteristiche di protezione, proteggendo le apparecchiature elettriche contro i danni da sovraccarico. Per una maggiore sicurezza, l'interruttore MCB non può essere sconfitto tenendo l'impugnatura IN posizione ON, questi MCB sono anche a prova di dito e sono dotati di un meccanismo senza scatto.

Questi MCB hanno un rilascio termico ed elettromagnetico, con correnti nominali da 0,16 A fino a 63 A e una capacità di commutazione di 15kA o 10kA a seconda del tipo di dispositivo.

La serie FAZ include interruttori automatici miniaturizzati, interblocchi, barre di distribuzione e accessori snap-on, tra cui dispositivi ausiliari e moduli di attivazione.

Protezione da sovracorrente magnetotermica •
• è possibile alimentare gli interruttori automatici miniaturizzati dal lato linea o carico
• indicazione chiara della posizione del contatto tramite interruttore a levetta frontale
• facile installazione su guida DIN. Larghezza modulo MCB di soli 17,5 mm (per polo)
• sei livelli di protezione contro i cortocircuiti, classificati in base alle curve di tipo B, C, D, K, S e Z.
• la larghezza modulare ridotta del dispositivo e degli accessori consente di risparmiare spazio nel pannello o nell'apparecchiatura, con conseguente risparmio sui costi
• disponibile in versione unipolare fino a 4 poli
• doppio valore nominale per lo standard IEC 60947-2
• larghezze modulo MCB: 1P 17,5 mm, 2P 35mm e 3P 52,5 mm

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* & FAZ-S*/* = IEC/EN60947-2

IEC 60947-2 si riferisce agli interruttori automatici a bassa tensione per l'uso in installazioni industriali e simili. Nel Regno Unito questi interruttori sono tradizionalmente noti come interruttori automatici miniaturizzati (MCB), interruttori automatici con contenitore sagomato
(MCCB) e anche interruttori automatici pneumatici (ACB).

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* e FAZ-S*/* = IEC/EN60947-2

Proteggi gli impianti elettrici industriali e commerciali con questo interruttore automatico miniaturizzato a 3 poli (MCB) di Eaton. La sua classificazione di classe 3 con limitazione di corrente elevata significa che ha una bassa energia passante per isolare rapidamente un guasto e proteggere i cavi. Con una caratteristica di scatto di C, questo dispositivo interrompe il circuito quando rileva correnti comprese tra 5 e 10 volte il carico nominale. Ciò significa che è adatto per l'installazione in cui sono probabili sovratensioni potenti, come ad esempio nei circuiti di controllo e nei motori di collegamento di gruppi di comando o grandi elettrodomestici.

• Le funzioni di rilascio termico ed elettromagnetico bimetalliche proteggono i cavi e riducono i tempi di inattività del sistema
• La clip per guida DIN a 3 posizioni facilita il fissaggio e la rimozione dai sistemi delle barre di distribuzione per una rapida manutenzione e manutenzione
• Gli indicatori rossi e verdi di facile lettura sotto le levetta indicano che lo stato del circuito è sempre chiaro
• I terminali incassati impediscono alle dita di toccare accidentalmente i collegamenti per ridurre il rischio di urti

Questo MCB ha un design modulare con un'altezza compatta di 80 mm e una larghezza di 52,5 mm per risparmiare spazio sul pannello.

Eaton precedentemente noto come Moeller

IEC/EN60947-2
