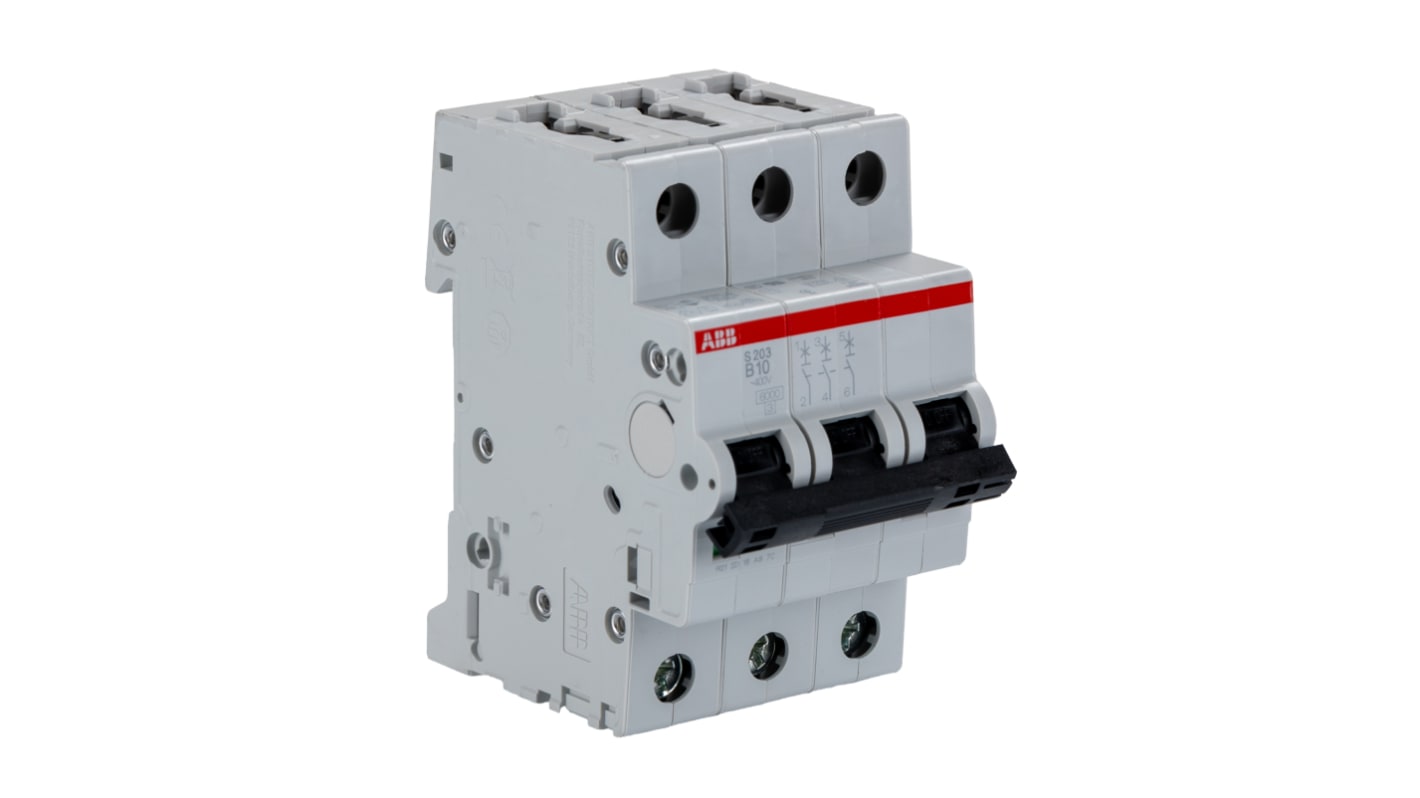

Interruttore magnetotermico ABB 3P 10A 10 kA, Tipo B

Interruttore automatico, Caratteristica b
Disponibili versioni a uno, due, tre e quattro poli
Morsetti di sicurezza conformi a DIN 50,274 (VDE 0660, parte di 514)
È possibile collegare uno o più fili con diverse sezioni
Gamma di applicazione: lampade, carichi di riscaldatori, abitazioni e piccole unità industriali
Interruttore del segnale/aggiuntivo universale (1- commutatore) con codice 488-6448 disponibile separatamente
Caratteristica di rilascio: B (da 3 a 5 volte la corrente nominale)
Corrente d'esercizio: 6 - 40 A
Tensione d'esercizio: a 1 polo: 230 V c.a.; multipolare: 400 V c.a.
Frequenza: 50/60 Hz
Capacità: 6 kA
Sezione per collegamento: 0,75 - 25 mm²
Contenitore: IP20
Profondità apparecchiatura: 68 mm
Temperatura ambiente: da -25 °C a +55 °C

Questo interruttore automatico miniaturizzato (MCB) è stato progettato per fornire una protezione robusta ai circuiti elettrici in ambienti commerciali e industriali. Agisce come una salvaguardia contro i guasti, garantendo la sicurezza e l'efficienza dei sistemi elettrici. Il suo design facile da smontare migliora l'efficienza operativa e supporta le pratiche sostenibili nelle moderne installazioni elettriche.

• La protezione da cortocircuito aumenta la sicurezza del sistema
• L'intervento termico elettromeccanico garantisce un funzionamento affidabile
• Progettato per una facile installazione su guida DIN, per favorire l'efficienza degli spazi
• I contatti dei terminali a vite garantiscono connessioni sicure
• Offre un potere di interruzione di 10kA per gestire i sovraccarichi
• Adatto a una serie di applicazioni commerciali e industriali

• Salvaguardia da sovraccarichi e cortocircuiti
• Ideale per l'utilizzo nei quadri elettrici di distribuzione
• Protezione dei circuiti di illuminazione e di alimentazione
• Utilizzato nei circuiti di controllo HVAC per una maggiore sicurezza
• Scelti comunemente per il controllo dei motori e l'automazione

La scelta del giusto rating richiede la valutazione dei requisiti di carico e delle potenziali correnti di guasto dei circuiti. Si consiglia di consultare le linee guida elettriche o un professionista per applicazioni specifiche.

Questo dispositivo è compatibile con il montaggio su guida DIN, garantendo la facilità di installazione in quadri elettrici standard.

Si consiglia di effettuare ispezioni regolari per verificare che le connessioni rimangano sicure e che il dispositivo funzioni correttamente, in particolare negli ambienti ad alta richiesta.

Sebbene sia versatile, è essenziale abbinare il tipo di interruttore alle caratteristiche specifiche del carico per garantire l'idoneità ai carichi resistivi, induttivi e capacitivi.
