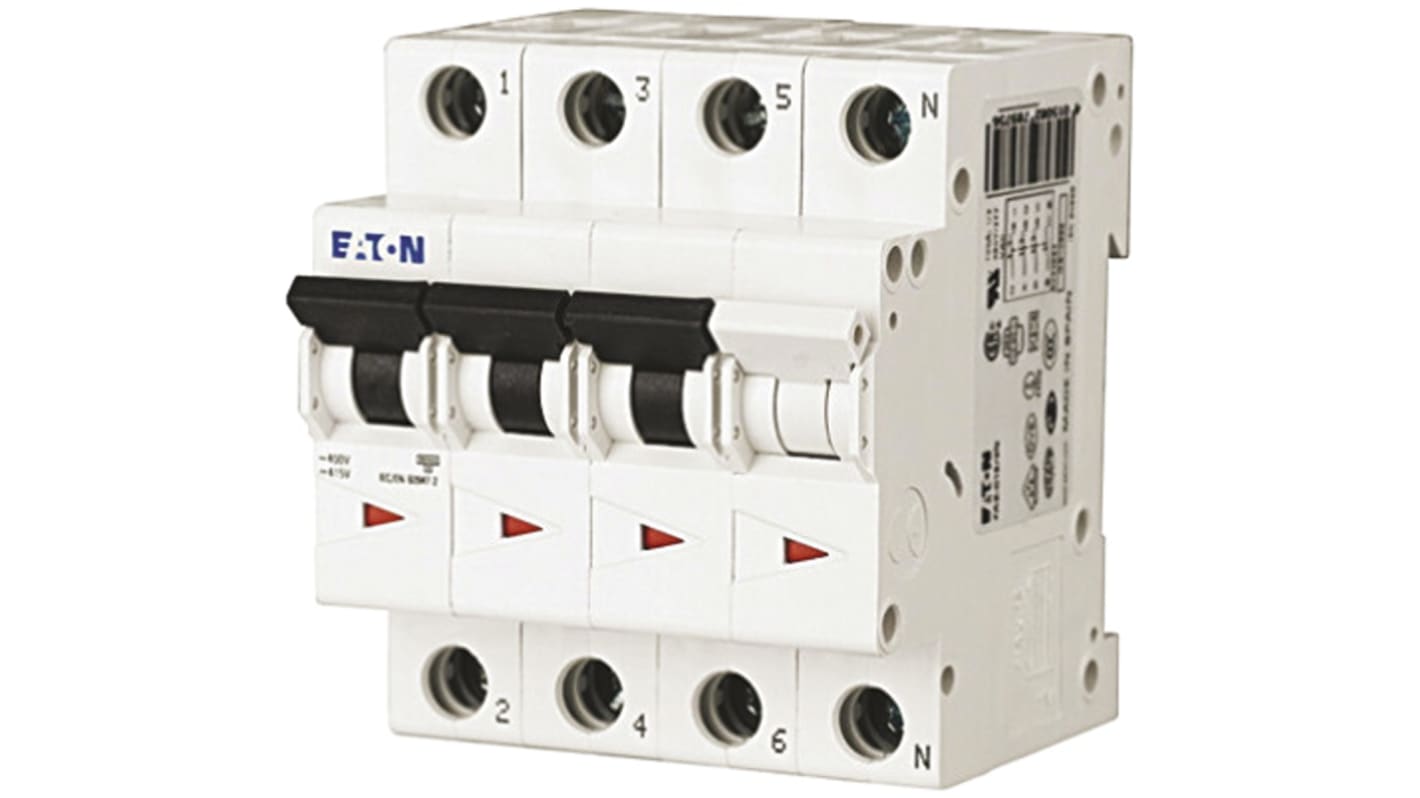

Interruttore magnetotermico Eaton 20A 6 kA, Tipo C

La serie FAZ6 di interruttori automatici miniaturizzati (MCB) della gamma Eatons xEffect è dotata di un design a limitazione di corrente che fornisce una rapida interruzione dei cortocircuiti che riduce l'energia elettrica passante e le correnti di sovraccarico che possono danneggiare il circuito.

Ideale per circuiti di controllo e morsettiere di distribuzione elettrica, la serie FAZ6 di MCB offre un'ampia gamma di diverse caratteristiche di protezione, proteggendo le apparecchiature elettriche contro i danni da sovraccarico. Per una maggiore sicurezza, l'interruttore MCB non può essere sconfitto tenendo l'impugnatura IN posizione ON, questi MCB sono anche a prova di dito e sono dotati di un meccanismo senza scatto.

Questi MCB hanno sia un rilascio termico che elettromagnetico, con correnti nominali da 0,5 A fino a 63 A e una capacità di commutazione di 6kA o 10kA a seconda del tipo di dispositivo. Una guida per il collegamento terminal sicuro e una guida DIN a 3 posizioni semplificano l'installazione dell'interruttore automatico.

La serie FAZ include interruttori automatici miniaturizzati, interblocchi, barre di distribuzione e accessori snap-on, tra cui dispositivi ausiliari e moduli di attivazione.

Protezione da sovracorrente magnetotermica •
• L'alimentazione agli interruttori automatici miniaturizzati può essere fornita dal lato linea o carico
• Indicazione chiara della posizione del contatto tramite interruttore a levetta frontale
• Facile installazione su guida DIN. Larghezza modulo MCB di soli 17,5 mm (per polo)
• Sei livelli di protezione contro i cortocircuiti, classificati in base alle curve di tipo B, C, D, K, S e Z.
• La larghezza modulare ridotta del dispositivo e degli accessori consente di risparmiare spazio nel pannello o nell'apparecchiatura, con conseguente risparmio sui costi
• Disponibile in versione unipolare fino a 4 poli
• Doppio valore nominale per lo standard IEC 60947-2
• Larghezze modulo MCB: 1P 17,5 mm, 2P 35mm e 3P 52,5 mm

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* & FAZ-S*/* = IEC/EN60947-2

IEC 60947-2 si riferisce agli interruttori automatici a bassa tensione per l'uso in installazioni industriali e simili. Nel Regno Unito questi interruttori sono tradizionalmente noti come interruttori automatici miniaturizzati (MCB), interruttori automatici con contenitore sagomato
(MCCB) e anche interruttori automatici pneumatici (ACB).

Tipo B: Attivazione istantanea quando la corrente elettrica attraverso il dispositivo è da 3 a 5 volte la corrente nominale. Gli MCB con curva di attivazione tipo B sono progettati per la protezione dei circuiti standard, in genere la protezione di generatori, persone e cavi molto lunghi

Tipo C : Attivazione istantanea quando la corrente di passaggio del flusso è da 5 a 10 volte la corrente nominale.
Gli MCB residenziali e domestici con curva di intervento di tipo C sono utilizzati per correnti di spunto più elevate, come ad esempio in macchinari e illuminazione, per fornire protezione contro i sovraccarichi di circuiti e altre unità di consumo.

Tipo D: Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB con curva D sono adatti per carichi induttivi e capacitivi come i condensatori dei trasformatori. e motori elettrici.

Tipo K : Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB curva di tipo K sono adatti per carichi induttivi come trasformatori, condensatori. e motori elettrici.

Tipo S: Innesco istantaneo quando la corrente di passaggio è da 13 a 17 volte la corrente nominale.
Adatto per le applicazioni in cui sono previsti elevati livelli di corrente di spunto. L'elevato punto di scatto magnetico degli MCB curva di tipo S evita i disturbi di attivazione in applicazioni ad alta induttività come motori, trasformatori e alimentatori.

Tipo Z : Attivazione istantanea quando la corrente di passaggio del flusso è da 2 a 3 volte la corrente nominale.
Gli MCB con curva Z sono progettati per l'uso in circuiti elettrici che richiedono un'impostazione di innesco per cortocircuito molto bassa, ad esempio semiconduttori.

Eaton precedentemente noto come Moeller

MCB FAZ
