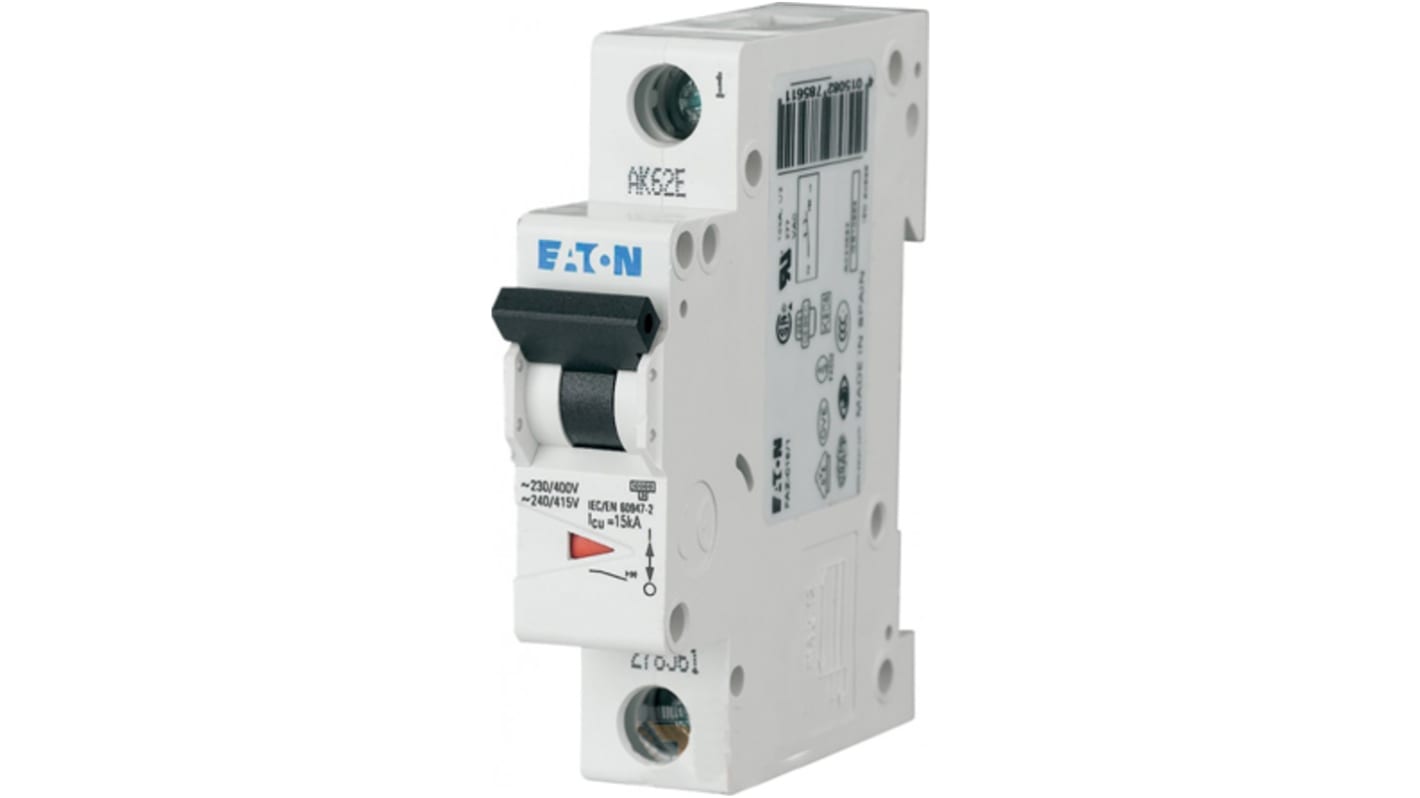

Interruttore magnetotermico Eaton, 1P 6A 10 kA, Tipo C

La serie FAZ di interruttori automatici miniaturizzati (MCB) della gamma Eatons xEffect è dotata di un design a limitazione di corrente che fornisce una rapida interruzione dei cortocircuiti che riduce l'energia elettrica passante e le correnti di sovraccarico che possono danneggiare il circuito.

Ideale per circuiti di controllo e morsettiere di distribuzione elettrica, la serie FAZ di MCB offre un'ampia gamma di diverse caratteristiche di protezione, proteggendo le apparecchiature elettriche contro i danni da sovraccarico. Per una maggiore sicurezza, l'interruttore MCB non può essere sconfitto tenendo l'impugnatura IN posizione ON, questi MCB sono anche a prova di dito e sono dotati di un meccanismo senza scatto.

Questi MCB hanno un rilascio termico ed elettromagnetico, con correnti nominali da 0,16 A fino a 63 A e una capacità di commutazione di 15kA o 10kA a seconda del tipo di dispositivo.

La serie FAZ include interruttori automatici miniaturizzati, interblocchi, barre di distribuzione e accessori snap-on, tra cui dispositivi ausiliari e moduli di attivazione.

Protezione da sovracorrente magnetotermica •
• è possibile alimentare gli interruttori automatici miniaturizzati dal lato linea o carico
• indicazione chiara della posizione del contatto tramite interruttore a levetta frontale
• facile installazione su guida DIN. Larghezza modulo MCB di soli 17,5 mm (per polo)
• sei livelli di protezione contro i cortocircuiti, classificati in base alle curve di tipo B, C, D, K, S e Z.
• la larghezza modulare ridotta del dispositivo e degli accessori consente di risparmiare spazio nel pannello o nell'apparecchiatura, con conseguente risparmio sui costi
• disponibile in versione unipolare fino a 4 poli
• doppio valore nominale per lo standard IEC 60947-2
• larghezze modulo MCB: 1P 17,5 mm, 2P 35mm e 3P 52,5 mm

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* & FAZ-S*/* = IEC/EN60947-2

IEC 60947-2 si riferisce agli interruttori automatici a bassa tensione per l'uso in installazioni industriali e simili. Nel Regno Unito questi interruttori sono tradizionalmente noti come interruttori automatici miniaturizzati (MCB), interruttori automatici con contenitore sagomato
(MCCB) e anche interruttori automatici pneumatici (ACB).

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* e FAZ-S*/* = IEC/EN60947-2

Utilizzare questo mini interruttore automatico (MCB) della serie FAZ di Eaton per evitare danni ai circuiti elettrici dovuti a cortocircuiti e sovraccarichi. Si tratta di un'unità C-Curve, pertanto scatta istantaneamente da cinque a dieci volte la corrente nominale di 6 A per garantire la sicurezza in caso di sovracorrente elevata. L'interruttore a levetta incorporato semplifica il reset e indica chiaramente la posizione dei contatti, mentre i contatti con morsetto a vite consentono una facile installazione. È possibile utilizzare questo tipo di MCB per un'ampia gamma di applicazioni di illuminazione e macchinari industriali.

• Un'ampia gamma di tensione c.a. nominale da 240 a 415 V lo rende una scelta versatile
• Dimensioni compatte di 17,8 (lunghezza) x 65,5 (larghezza) x 80 mm (profondità) per l'uso in spazi ristretti
Ampia gamma di temperature d'esercizio da -40 °C a +75 °C per resistere a condizioni ambientali estreme •

Questo MCB è a prova di dita per evitare scosse elettriche ed è dotato anche di un meccanismo a sgancio libero, il che significa che scatta in presenza di un cortocircuito o sovraccarico anche se l'impugnatura è tenuta in posizione "ON".

Eaton precedentemente noto come Moeller
