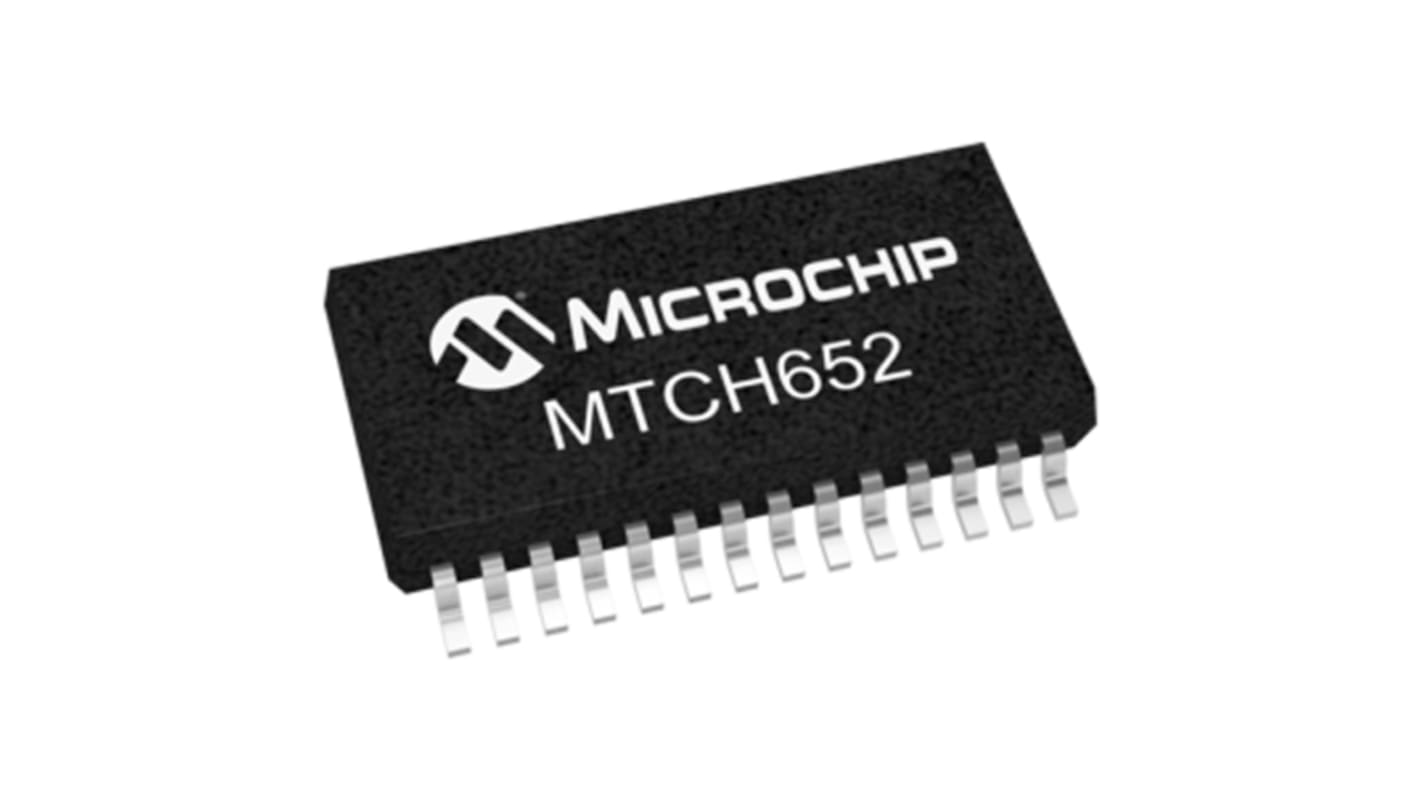

Espansione I/O MTCH652-I/SS, 19 canali, interfaccia Seriale SPI, clock 2MHz, SSOP 28 Pin

Il Microchip MTCH652 è un IC driver progettato per alimentare le uscite ad alta tensione nelle applicazioni touch capacitive. Il dispositivo MTCH652 combina un convertitore boost con 19 commutatori di livello per azionare fino a 19 canali.

Il dispositivo è programmabile tramite registri di configurazione (CONFIG). È possibile modificare il registro CONFIG durante il funzionamento del dispositivo tramite un'interfaccia SPI per selezionare la tensione di uscita desiderata. Anche la funzione Soft Start può essere personalizzata per limitare le correnti di spunto iniziali per evitare sottotensioni del sistema.

In un'applicazione tipica, il dispositivo MTCH652 richiede solo un'interfaccia SPI, un ingresso di abilitazione blocco, un ingresso PWM, due condensatori e un piccola Induttore.

19 linee I/O ad alta tensione
Convertitore boost incorporato
Interruttore interno
Gamma di funzionamento in ingresso da 1,8 V a 5,5 V
Bassa corrente a riposo: <200 μA
Bassa corrente di spegnimento: 1,5 μA, tipico
Corrente di uscita fino a 50 mA a VIN = 3,6 V e VOUT = 12 V
Azionato da un boost mediante PWM esterno per una maggiore flessibilità di boost
Gamma di tensioni di uscita selezionabili: 6 V, 8 V, 10 V, 12 V, 14 V, 16 V e 18 V
Limite di corrente selezionabile
Soft start selezionabile
Interfaccia SPI ad alta velocità: 1 MHz max.
Abilitazione uscita (OE) indipendente dell'interfaccia SPI
Circuito di scarica incorporato
