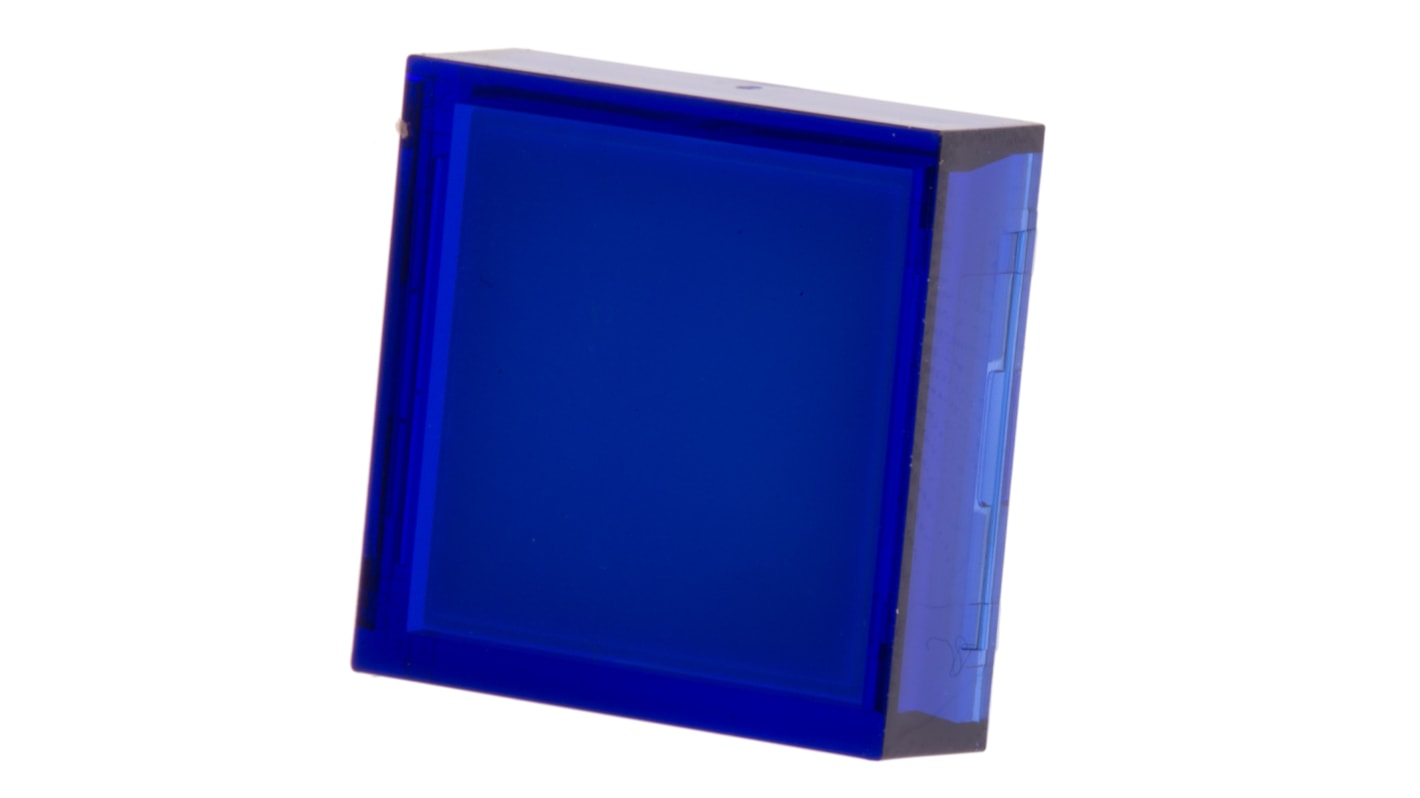

Lente pulsante Quadrata RS PRO, colore Blu, per uso con Serie ADA16

Struttura modulare con sottogruppo, illuminata o non illuminata, azione momentanea e alternata, interruttori a pulsante rotondi, quadrati e rettangolari e indicatori a spia adatti da montare in forature industriali standard dal diametro di 16 mm in pannelli con uno spessore da 0,5 a 5 mm. Disponibili con profilo con cornice rialzato che previene le pressioni accidentali o nella versione montata a filo che consente il montaggio dell'interruttore a pulsante o dell'indicatore a spia quasi a filo con ogni pannello. Facili e veloci da montare, quando completamente assemblati l'interruttore a pulsante o l'indicatore a spia sono dotati di una protezione del pannello impermeabile IP65.

Gli operatori a pulsante possono essere montati su qualsiasi blocco di contatti, consentendo varie combinazioni di commutazione e illuminazione (per i blocchi di contatti e lampade, vedere i codici 745-2427, 745-2423 e 745-2420). Ogni blocco di contatti è dotato di terminali universali da 2,8 x 0,5 mm che consentono la saldatura diretta o l'inserimento di connettori femmina.
Gli indicatori luminosi pilota sono preinstallati con un blocco lampada; per l'illuminazione utilizza una lampada a filamento T1 (MG5.7s) a scanalatura media o un LED e poi scegli una lente adatta.
Le lenti adatte all'uso con gli interruttori a pulsante e gli indicatori luminosi della serie ADA16S sono disponibili in diversi colori (blu, verde, ambra, rosso, bianco e nero) e forme (rotonda, quadrata e rettangolare). Ogni lente presenta un profilo piatto ed è realizzata in policarbonato, che può essere inciso.
I due convertitori a cornice (codici 745-2552 quadrato e 745-2559 rettangolare) trasformano gli interruttori a pulsante quadrati e rettangolari (745-2458, 745-2451, 745-2470) e gli indicatori luminosi (745-2489 e 745-2483) in versioni svasate a incasso. Ogni convertitore viene fornito con un archetto di fissaggio, una guarnizione e una cornice da incasso in plastica nera.
Altri interruttori della serie ADA16 includono interruttori a chiave, selettori rotanti, cicalini e un arresto di emergenza (E stop); per scoprire una parte di questi interruttori, vedere i codici 745-2433, 745-2439, 745-2436, 745-2445 e 745-2442 rispettivamente.

Impermeabile con classe di protezione IP65
Diametro foratura del pannello: 16 mm
Interruttori rotondi, quadrati e rettangolari con commutazione momentanea e alternata
Illuminati o non illuminati
VDE con valore nominale a 5 A 250 V c.a. (8 A 125 V c.a.)
Contatti in argento
Resistenza di isolamento > 50 MΩ
Grado di infiammabilità UL94-V0
Temperatura d'esercizio: -25 → +55°C (senza lampada: -25 → +70° C)

Per avere un interruttore a pulsante illuminato completo è necessario un pulsante + un blocco di contatti + una lente + una lampada a incandescenza o LED.
Per i connettori adatti al blocco di contatti, vedere il codice 680-2158.
Per le lenti adatte, vedere i codici 745-2499, 745-2530 e 745-2512.
Per la lampada a incandescenza idonea vedere il codice 655-9211.
Per il LED a chip bianco idoneo vedere il codice 225-997.

UL, cUL, ENEC, VDE
