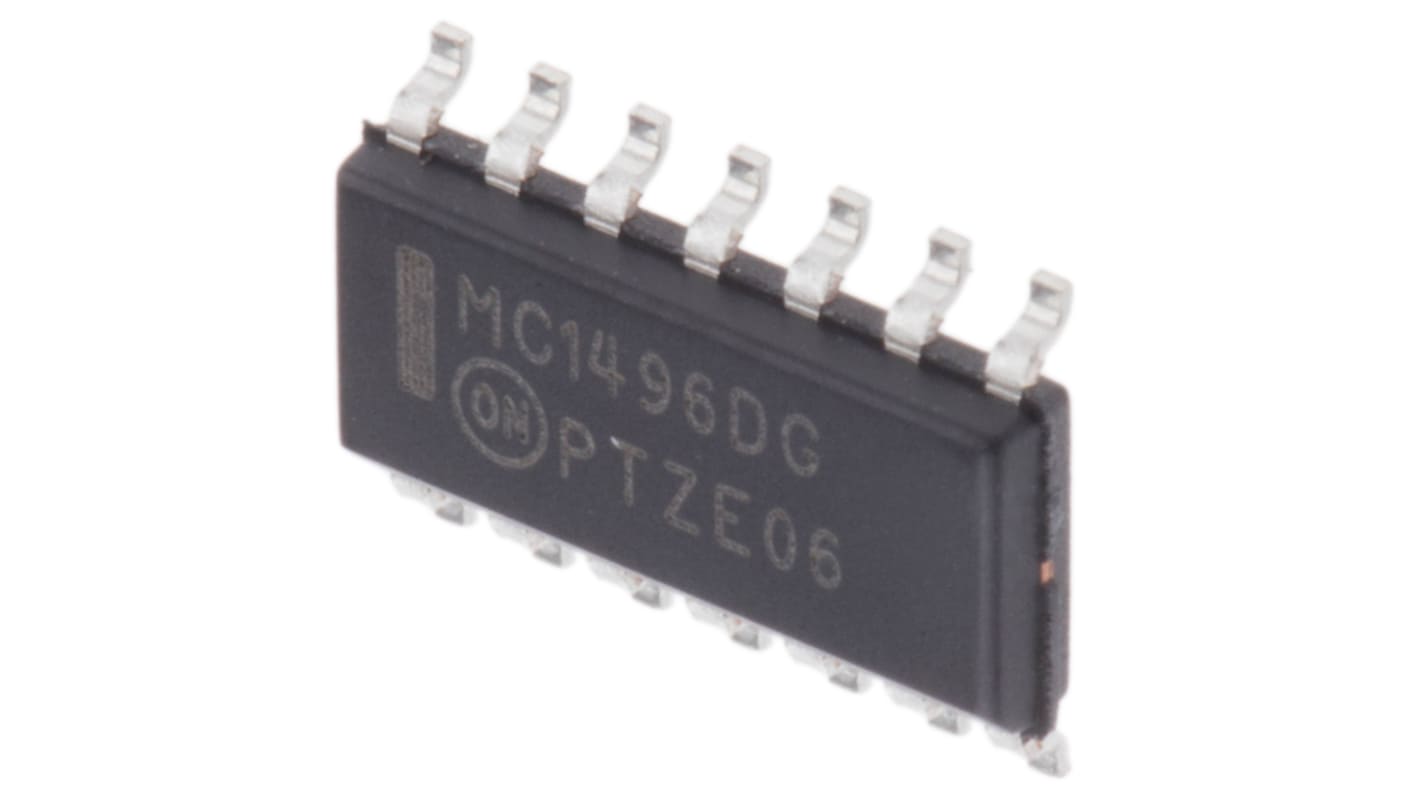

Circuito di modulazione e demodulazione MC1496DG, Modulatore/Demodulatore, Bilanciato, 300MHz, SOIC, 14-Pin

Esplora la categoria
Informazioni sulle scorte attualmente non disponibili
Opzioni di confezione:
Codice RS:
463-640
Codice costruttore:
MC1496DG
Costruttore:
ON Semiconductor
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

ON Semiconductor

Tipo di dispositivo

Modulatore/Demodulatore

Modulazione

Bilanciato

Frequenza I/Q massima

300MHz

Tipo di montaggio

Montaggio superficiale

Tipo di package

SOIC

Numero pin

14

Corrente di alimentazione massima

5 mA

Dimensioni

8.75 x 4 x 1.5mm

Altezza

1.5mm

Lunghezza

8.75mm

Larghezza

4mm

Minima temperatura operativa

0 °C

Massima temperatura operativa

+70 °C

Non conforme

Modulatori/Demodulatori bilanciati MC1496


La tensione di uscita di un modulatore/demodulatore bilanciato MC1496 è il prodotto di una tensione di ingresso (segnale) e di una funzione di commutazione (carrier).

Soppressione carrier: -65 dB a 0,5 MHz, -50 dB a 10 MHz

Guadagno regolabile e gestione dei segnali

Ingressi e uscite bilanciate

Reiezione di modo comune: -85 dB tipico

Temperatura d'esercizio: da 0 a +70 °C (MC1496), da -40 a +125 °C (MC1496B)

Applicazioni: modulazione a soppressione di carrier e di ampiezza, rilevamento sincrono, rilevamento FM, rilevamento di fase

Codici dei prodotti RS

463-640 MC1496DG

787-8715 MC1496BDG

787-8712 MC1496DR2G

787-8718 MC1496BDR2G
