- Codice RS:
- 475-1487
- Codice costruttore:
- 862-1503
- Costruttore:
- Wago
9 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
76 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1 confezione da 5
13,00 €
(IVA esclusa)
15,86 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 13,00 € | 2,60 € |
*prezzo indicativo |
- Codice RS:
- 475-1487
- Codice costruttore:
- 862-1503
- Costruttore:
- Wago
Normative
- Paese di origine:
- DE
Dettagli prodotto
Serie 862
Per il fissaggio di viti da 3 mm Ø o per viti autofilettanti da 2,9 mm Ø dall'alto senza marcatura
Offset 10-11 mm
Connettore per dispositivi a 4 conduttori
Disponibili in configurazioni a 2, 3, 4 e 5 poli:
RS 4751471 - Morsettiera per montaggio a pannello a 4 conduttori, 2 poli (L1-N, senza contatto di terra)
RS 4751487 - Morsettiera per montaggio a pannello a 4 conduttori, 3 poli (PE-N-L1, senza contatto di terra)
RS 4751493 - Morsettiera per montaggio a pannello a 4 conduttori, 4 poli (PE-N-L1-L2, senza contatto di terra)
RS 4751500 - Morsettiera per montaggio a pannello a 4 conduttori, 5 poli (PE-N-L1-L2-L3, senza contatto di terra)
Offset 10-11 mm
Connettore per dispositivi a 4 conduttori
Disponibili in configurazioni a 2, 3, 4 e 5 poli:
RS 4751471 - Morsettiera per montaggio a pannello a 4 conduttori, 2 poli (L1-N, senza contatto di terra)
RS 4751487 - Morsettiera per montaggio a pannello a 4 conduttori, 3 poli (PE-N-L1, senza contatto di terra)
RS 4751493 - Morsettiera per montaggio a pannello a 4 conduttori, 4 poli (PE-N-L1-L2, senza contatto di terra)
RS 4751500 - Morsettiera per montaggio a pannello a 4 conduttori, 5 poli (PE-N-L1-L2-L3, senza contatto di terra)

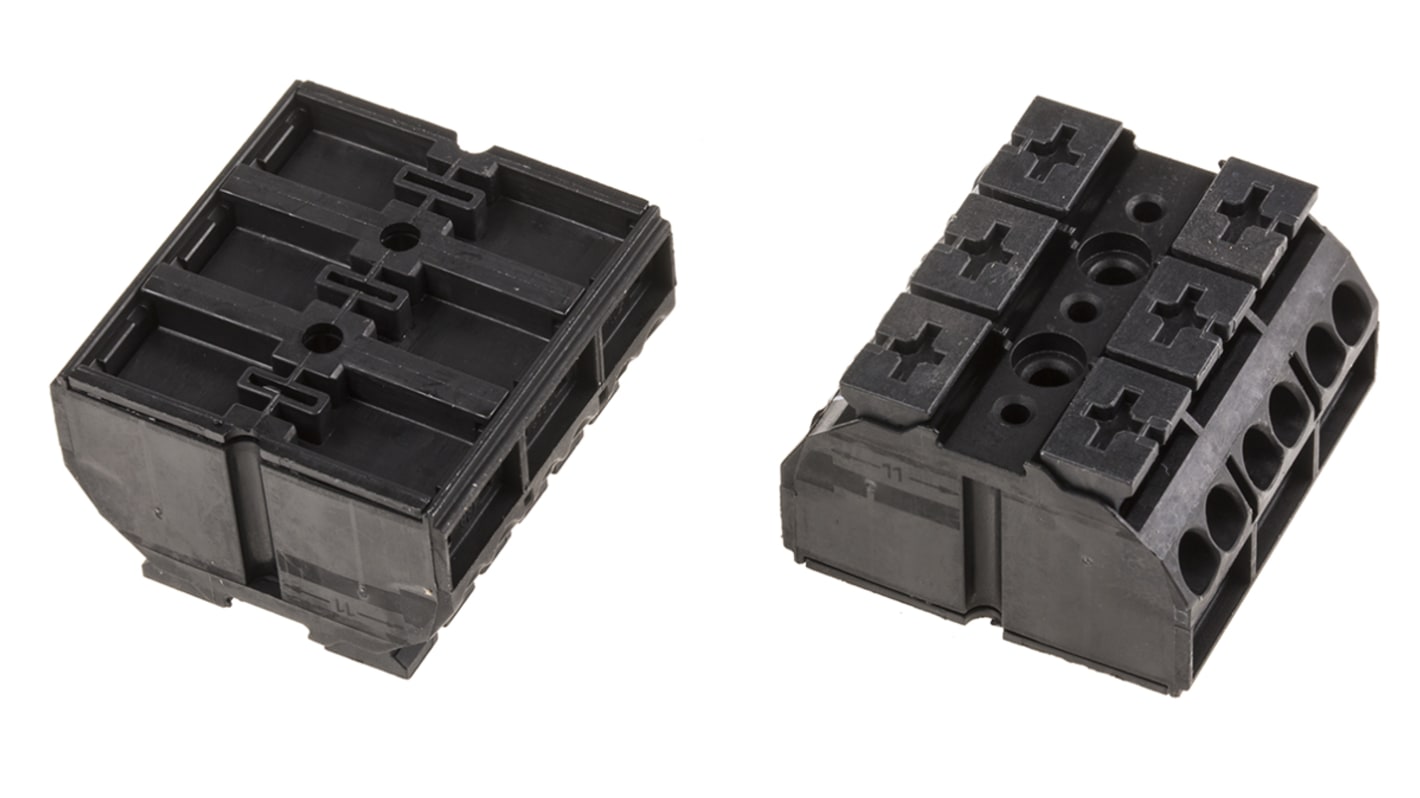

Striscia di terminazione Wago, tensione nominale di impulso 6 kV, cablaggio con ingresso laterale - Serie 862 - 862-1503
Bloccaggio sui fili nel pannello utilizzando questa striscia di morsettiera di Wago. Questa unità a 3 vie ha quattro punti di collegamento per potenziale, offrendo spazio sufficiente per ospitare fino a 12 fili. Si adatta a dimensioni di cavo che vanno da 20 a 12 AWG per una manovra libera nel cablaggio. Il semplice design di terminazione a morsetto a gabbia a innesto del prodotto consente di fissare i fili senza utensili. Una tensione di impulso nominale di 6 kV significa che questa striscia può sopportare in modo sicuro le sovratensioni di corrente nel sistema elettrico.
Caratteristiche e vantaggi
La corrente nominale di 32 A consente un uso sicuro in sistemi ad alta potenza
I conduttori in rame sono altamente conduttivi per prestazioni affidabili
Il design di montaggio a innesto consente una comoda installazione
I conduttori in rame sono altamente conduttivi per prestazioni affidabili
Il design di montaggio a innesto consente una comoda installazione
Applicazioni
Ingegneria elettrica
Industria del petrolio e del gas
Imballaggi
Sistemi HVAC
Industria del petrolio e del gas
Imballaggi
Sistemi HVAC
Di cosa è fatta questa striscia terminale?
È realizzato in PA ignifugo, il che lo rende sicuro da usare in luoghi a rischio di incendio.
Come si attivano i cavi in questa striscia di morsettiera?
Grazie all'azionamento del pulsante integrato, è possibile attivare le trasmissioni dal cavo utilizzando le dita o un cacciavite standard.
Specifiche
Attributo | Valore |
---|---|
Numero di vie | 3 |
Corrente nominale | 32A |
Dimensione cavo | 20 → 12 AWG, |
Terminazione | Morsetto a gabbia a innesto |
Tipo di montaggio | Collegabile al modulo di base |
Con fusibile | No |
Materiale | Poliammide |
Tensione nominale | 500 V |
Serie | 862 |
Cavo CSA | 4mm² |
Colore | Nero |
