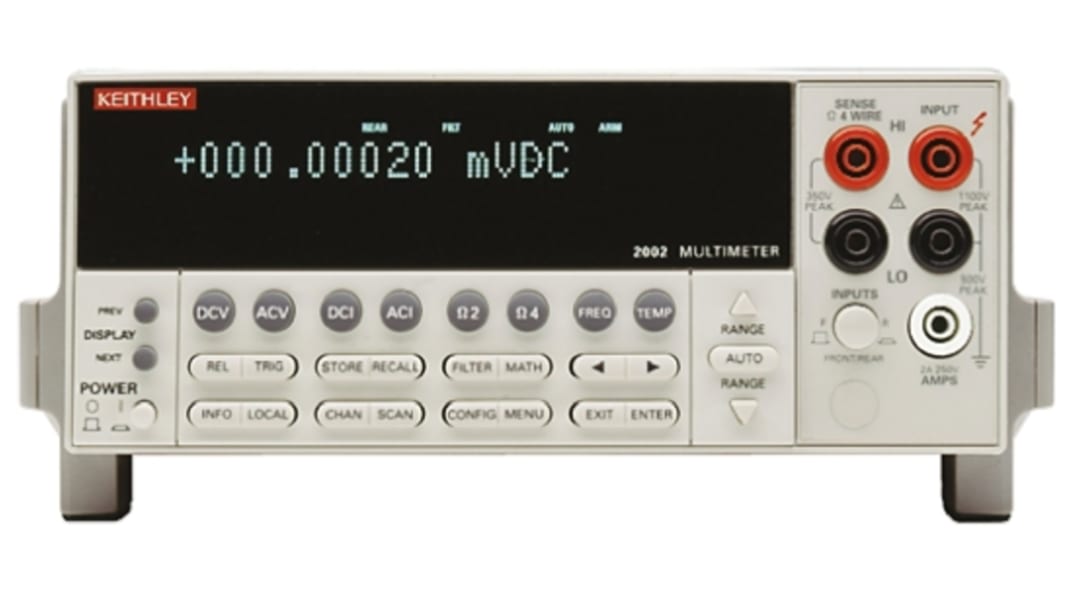

Multimetro da banco Keithley 2002, 750V ca, 2A ca, True RMS

La tecnologia di misurazione 2002 offre opzioni allettanti rispetto ai multimetri digitali high-end di maggior costo. Altri DMM a 8 cifre possono calcolare la media di letture multiple per ampliare la propria risoluzione. Le specifiche di risoluzione del 2002 sono basate su un convertitore A/D a 28 bit che fornisce la risoluzione necessaria per individuare i minimi cambiamenti. La risoluzione più alta fornisce una gamma dinamica superiore, consentendo la misurazione da 1 μV a 20 V su un'unica gamma ed evitando errori e ritardi di cambio gamma. Si tratta di uno strumento ideale per applicazioni di test in produzione che richiedono un'elevata precisione.

Reale risoluzione a 8 1/2 cifre (2002)
Integrità della misurazione con alta velocità
Cambio di gamma e funzione ad alta velocità
Ampia gamma di funzioni di misurazione incorporate che comprendono corrente in circuito, temperatura con termocoppie o RDT, picchi
Intervallo di misurazione della resistenza 20 Ω → 1 GΩ
Intervallo di misurazione della frequenza: 1 Hz → 15 MHz
Display di misurazione multipla
Interfaccia GPIB
8K di memoria
Attivazione più veloce
Il metodo monofase per la resistenza a 4 fili elimina gli errori dovuti alla variazione delle resistenze di terminale che può essere causata da movimentatori di prova veloci e rende il modello 2002 due volte più veloce per una determinata velocità del ciclo della linea di alimentazione
Il rilevatore del livello di picco incorporato funziona fino a 1 MHz per segnali ripetitivi o fino a 1 μs per un singolo picco
Più di 2000 letture/secondo ad una risoluzione di 4 cifre; a 7 cifre mantiene la precisione nominale massima fino a 44 letture/secondo su V c.c. e ohm.

La serie 202 è in grado di misurare la tensione c.c. (normale e di picco), la tensione c.a. (a vero valore efficace, media e di picco), la corrente c.c. (normale e in circuito), la corrente c.a. (a vero valore efficace e media), la resistenza a due e quattro fili (normale e con compensazione offset), la frequenza (tensione e corrente) e la temperatura (termoresistenze o termocoppie).

Dal pannello frontale, è possibile configurare lo strumento per misurare e visualizzare simultaneamente in sequenza le letture di funzioni multiple.

Le letture e i dati di configurazione possono essere memorizzati e richiamati dal pannello frontale o tramite bus IEEE-488. Ad esempio, il buffer può essere programmato per memorizzare fino a 850 letture a 4,5 cifre o fino a 250 letture con marcatura temporale a 6,5 cifre. La serie 2002 può essere configurata con opzioni di memoria che consentono di estendere la capacità di memorizzazione fino a 30.000 letture e dieci configurazioni.

La serie 2002 è in grado di acquisire, ad esempio, 2000 letture/secondo a 4,5 cifre di risoluzione e 215 letture/secondo a 6,5 cifre.

Dal pannello frontale, è possibile impostare lo strumento per inviare le letture a una stampante IEEE-488 o, con un adattatore opzionale, a una stampante Centronics.

Scheda per scanner a 10 canali che include otto canali di commutazione relè a 2 poli e due canali di commutazione a stato solido a 2 poli. Tutti i canali possono essere configurati per il funzionamento a 4 poli.

Test di produzione ad alta precisione, attività di verifica e metrologia del progetto
Misurazioni della resistenza ad alta velocità
Test sul banco ad alta precisione
Soluzioni di scansione/misura multipunto con schede plug-in opzionali
