I modelli DG201A e DG211 sono interruttori analogici a corsa singola (SPST) quadrupli normalmente chiusi. Questi interruttori CMOS possono essere azionati in modo continuo con alimentatori compresi tra ±4,5 V e ±18V. Maxim garantisce che questi interruttori non si bloccherà se gli alimentatori sono scollegati con i segnali di ingresso ancora collegati.
Entrambi i dispositivi sono dotati di commutazione break-before-make garantita. Il modello DG201A differisce dal modello DG211 principalmente per le velocità di commutazione. Il modello DG201A ha un tempo massimo di spegnimento di 450ns e un tempo massimo di accensione di 600ns. Il modello DG211 ha un tempo massimo di spegnimento di 500ns e un tempo massimo di accensione di 1000ns.
Rispetto ai prodotti originali del produttore, i modelli DG201A e DG211 di Maxim consumano una potenza notevolmente inferiore, rendendoli più adatti per le applicazioni portatili. Maxim ha inoltre eliminato la necessità della terza alimentazione (VL) necessaria per il funzionamento del DG211 del produttore originale.

Funzionamento garantito da ±4,5 V a ±18V
Non È Richiesta Alcuna Alimentazione Vl
Nonstaticizzazione Con Materiali Di Consumo Disattivati E Segnali Di Ingresso Presenti
Compatibile con logica CMOS e TTL
Design Cmos Monolitico A Bassa Potenza
Applications
Sistemi di comunicazione
Sistemi Di Guida E Controllo
Display Head-Up
Radio Militari
PBX, PABX
Apparecchiature di test
Unità Disco Winchester

Seleziona tutto	Attributo	Valore
	Marchio	Maxim Integrated
	Numero pin	16
	Tipo di montaggio	Montaggio superficiale
	Tipo di package	SOIC
	Dimensioni	10 x 4 x 1.5mm
	Minima temperatura operativa	-40 °C
	Massima temperatura operativa	+85 °C

	Seleziona tutto
	Marchio Maxim Integrated
	Numero pin 16
	Tipo di montaggio Montaggio superficiale
	Tipo di package SOIC
	Dimensioni 10 x 4 x 1.5mm
	Minima temperatura operativa -40 °C
	Massima temperatura operativa +85 °C

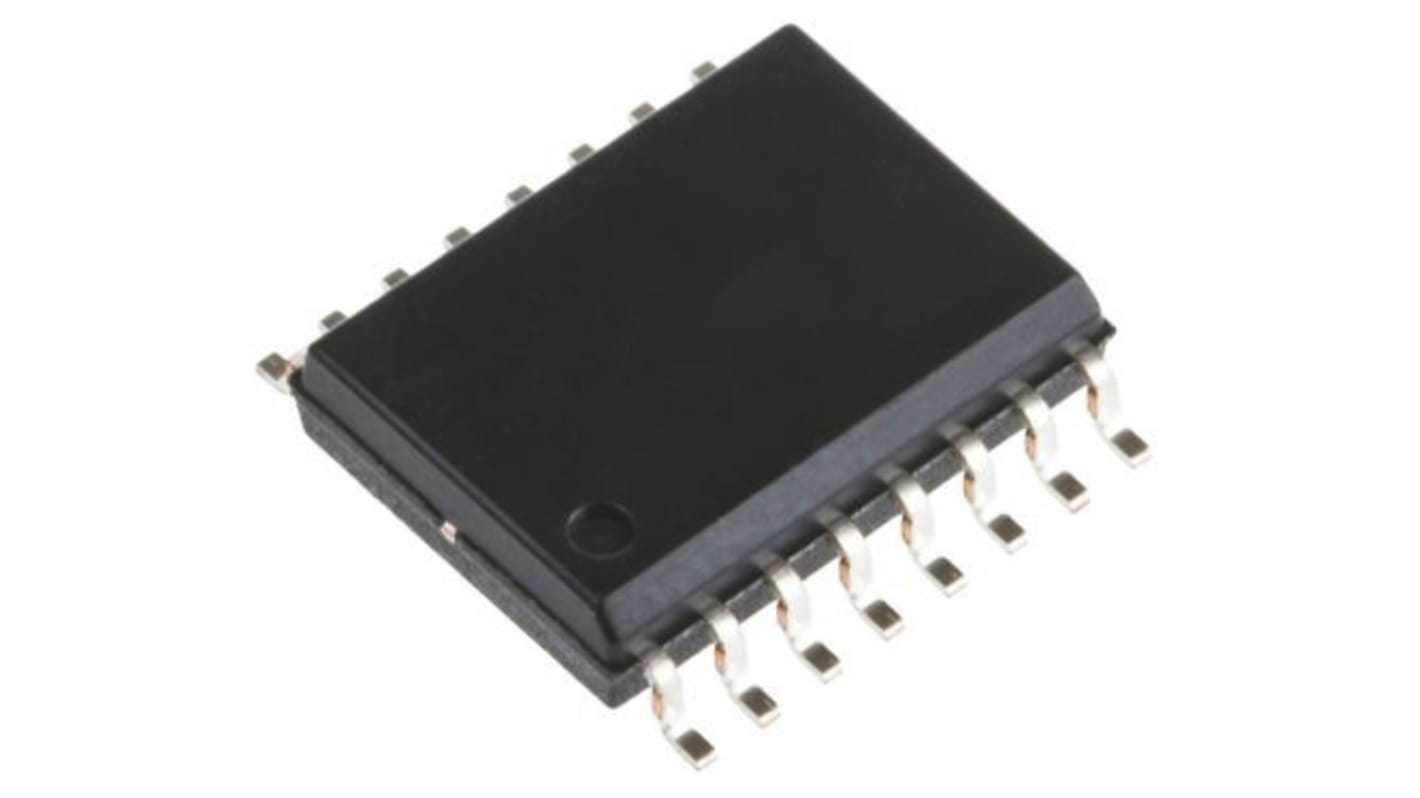

Multiplexer DG201ADY+, 16-Pin, SOIC
