Pinza crimpatrice TE Connectivity, Contatti PE 4.2

Quando una pinza a crimpare viene utilizzata su un terminale, due crimpature hanno luogo allo stesso tempo. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell’isolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. L’utilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dell’isolamento

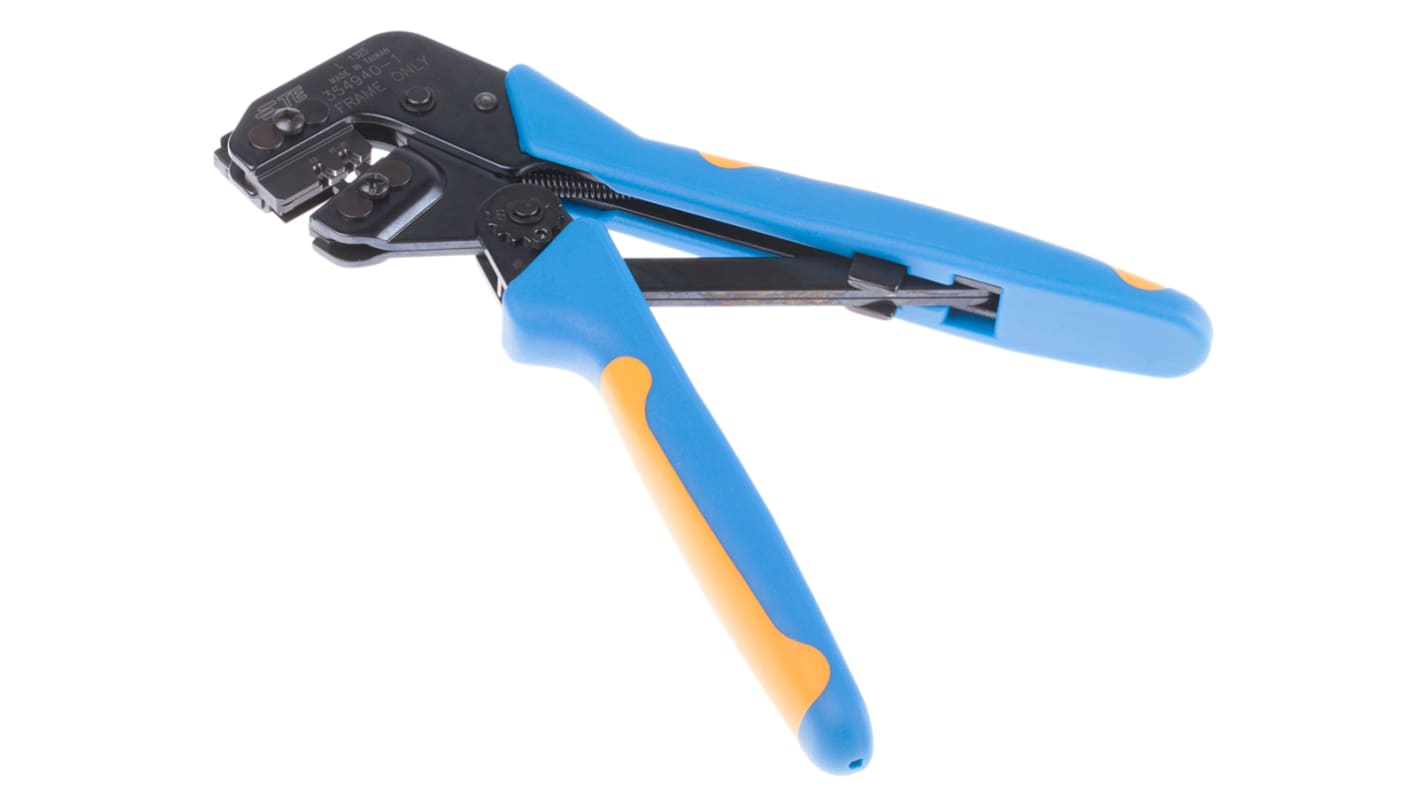

Pinza a crimpare manuale PRO-CRIMPER III di qualità commerciale costituita da un telaio per pinza a crimpare e gruppo matrici rimovibile. Le pinze a crimpare manuali di qualità commerciale assicurano prestazioni durature grazie a una struttura in acciaio ad alto tenore di carbonio di lunga durata e perni girevoli ultra rinforzati. La testa della pinza a crimpare manuale è angolata per evitare di sforzare eccessivamente la mano e per consentire una visualizzazione dell'area di crimpatura. Le impugnature sono dotate di una forza ridotta e di un design ergonomico che riducono l'affaticamento dell'operatore e semplificano l'utilizzo dell'utensile.
Il telaio dell'utensile ha due maniglie e ganasce (fisse e mobili), un cricco regolabile e un gruppo posizionatore per l'esatto posizionamento dei contatti e supporto durante la crimpatura. Il gruppo matrici è composto da due matrici incudine e due matrici crimpatura che formano due camere di crimpatura. Il gruppo matrici è fissato al telaio dell'utensile mediante una vite di ritegno e perni

Le pinze a crimpare di qualità commerciale sfruttano la tecnologia SDE (Standard Die Envelope). La tecnologia SDE consente di usare gli stampi con diversi tipi di pinze nell'ambito dello stesso sistema SDE, tra cui utensili manuali, a batteria, pneumatici ed elettrici. Non vi è alcuna necessità di avere stampi separati per ciascun tipo di pinza, il che comporta un notevole risparmio di tempo e costi. Le matrici possono essere facilmente sostituite da un unico tipo di pinza a un'altra con la rimozione delle due viti

La pinza a crimpare PRO-CRIMPER III è dotata di un cricco regolabile che può essere impostato dall'operatore. La regolazione viene effettuata mediante una rotella di regolazione che controlla la quantità di pressione sul manico esercitata sulle ganasce durante la crimpatura. Il cricco rimane bloccato fin quando le maniglie della pinza sono completamente chiuse e le matrici abbassate. Questa caratteristica evita crimpature parziali garantendo un intero ciclo di crimpatura e permette all'operatore di produrre ripetutamente crimpature costanti, di alta qualità.

• Struttura in acciaio ad alto tenore di carbonio per una maggiore durata
• Perni girevoli ultra rinforzati
• Il controllo a cricco garantisce un ciclo di crimpatura completo
• Tecnologia Standard Die Envelope (SDE) per la massima flessibilità e il risparmio sui costi
• Matrici intercambiabili, rimovibili
• Posizionatore dei contatti, fermi per supporto e filo
• Testa inclinata e manici ergonomici per il comfort dell’utente

La versatilità della tecnologia SDE consente di utilizzare le pinze PRO-CRIMPER III in vari contesti, dal banco di lavoro al reparto di produzione o per gli interventi sul campo. Le applicazioni includono: R&S, prototipazione, applicazioni di rete, installazione sul campo e riparazioni in sede in applicazioni industriali, commerciali o istituzionali.

Le matrici sono in dotazione?
Sì, il gruppo matrici viene fornito con l'utensile lungo con un gruppo posizionatore

Con quali terminali è possibile usare questa pinza a crimpare?
Questa pinza a crimpare è destinata esclusivamente all'uso con il sistema di contatti TE Connectivity da 4,2 mm con dimensione del filo compresa tra 22 e 18 AWG

Che tipo di crimpatura produce questo utensile?
Questo utensile produce una crimpatura a F con cilindretto aperto
