Pinza crimpatrice Molex, Connettori SL

Quando una pinza a crimpare viene utilizzata su un terminale, vengono eseguite due crimpature contemporaneamente. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell’isolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. L’utilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dell’isolamento

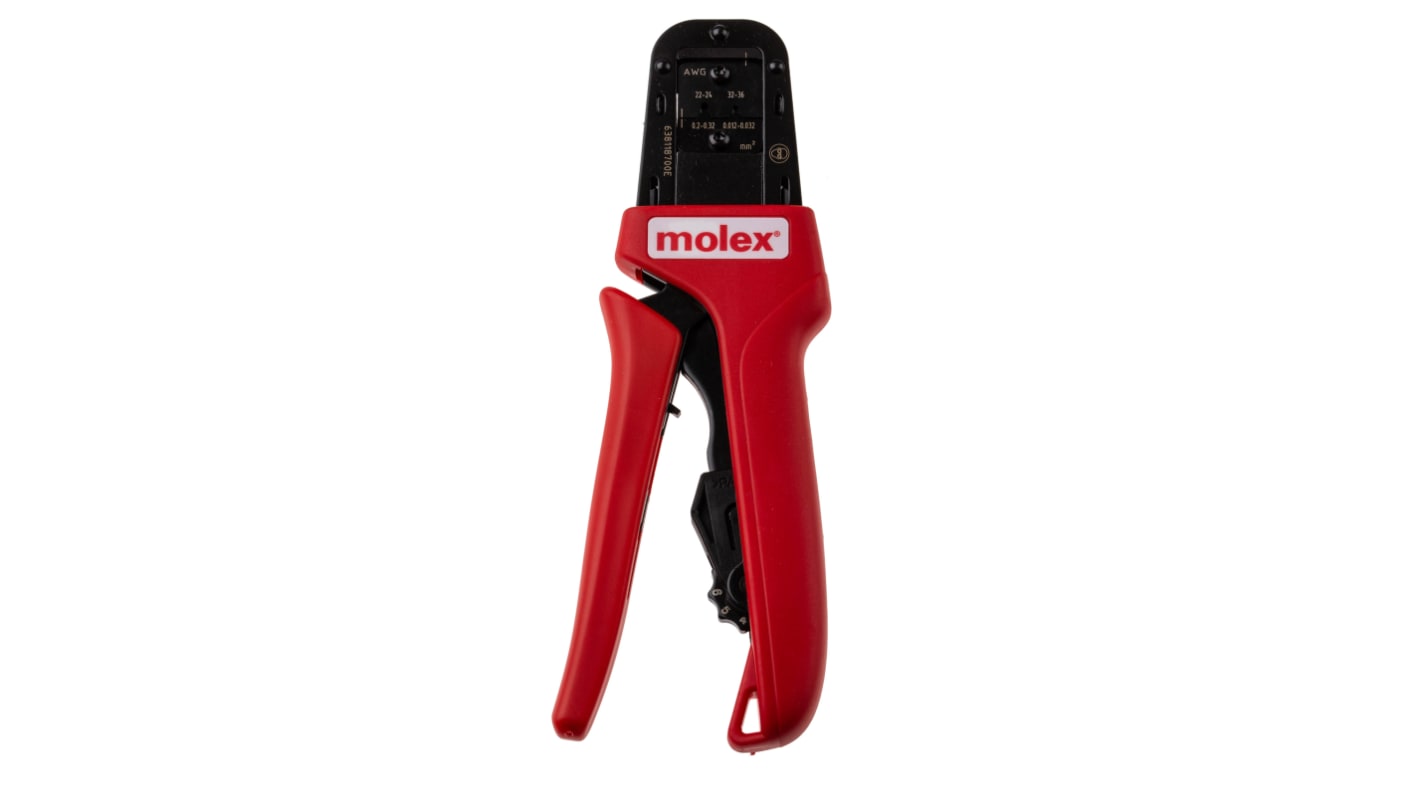

Pinza a crimpare manuale PremiumGrade di Molex, realizzata in materiali di alta qualità e progettata per applicazioni di crimpatura con specifiche severe. Questa pinza a crimpare PremiumGrade è stata testata su un minimo di 50.000 cicli. Se utilizzato e manutenuto con la dovuta cura, questo utensile offrirà crimpature di altissima qualità per tutta la sua durata. Questa pinza a crimpare è composta da due manici Soft Grip ergonomici ed è caratterizzata da una forza di precarico regolabile, un meccanismo a cricco, un gruppo di stampi e un posizionatore per terminale.

Il cricco è pre-impostato per una forza specifica e rimane bloccato fino a quando le impugnature dell'utensile sono completamente chiuse e le matrici si trovano sul fondo. Non è possibile aprire i manici finché non si conclude un ciclo di crimpatura, evitando così crimpature parziali. Completato il ciclo, i manici si aprono. Il cricco consente inoltre all'operatore di produrre crimpature ripetute uniformi e di alta qualità. Se si verifica un inceppamento o l'errata collocazione del terminale, è possibile aprire facilmente i manici con una leva per l'apertura di emergenza.

Nel corso del tempo potrebbe essere necessario regolare la forza di carico preimpostata sui manici. A tal fine, utilizzare la rotellina girandola in senso antiorario per aumentare la forza di carico o in senso orario per diminuirla.

Questa pinza a crimpare manuale PremiumGrade è caratterizzata da un posizionatore per terminale e da un fermacavo di facile utilizzo per posizionare con precisione il terminale e bloccarlo saldamente durante il processo di crimpatura. Il posizionatore viene spinto in posizione tra gli stampi di crimpatura e il terminale caricato nella sede delle dimensioni corrette all'estremità del posizionatore. Quando si rilascia il pulsante del posizionatore, il terminato viene posizionato correttamente per la crimpatura. Il filo già spelato viene inserito attraverso il terminale nel fermacavo in modo da procedere alla crimpatura.

Questa pinza a crimpare manuale PremiumGrade può essere convertita da pinza per destrorsi a pinza per mancini rimuovendo il posizionatore e invertendo le parti superiore e inferiore dell'utensile

Gli stampi e il posizionatore di questa pinza a crimpare manuale possono essere utilizzati in una crimpatrice elettrica (codice Molex 63816-0800). La testa per crimpatura viene collegata a una pinza a crimpare a batteria (codici Molex 63816-0200 e 63816-0250)

• Modello realizzato in materiali di alta qualità
• Lunga durata utile di 50.000 cicli minimo
• Il meccanismo a cricco garantisce un ciclo di crimpatura completo
• Meccanismo per l'apertura di emergenza del cricco
• Posizionatore e fermacavo per un posizionamento preciso del terminale
• Forza regolabile dell'impugnatura
• Manici ergonomici per un utilizzo confortevole
• Funzionamento con una sola mano, destra o sinistra
• Posizionatore e stampi utilizzabili in utensili a batteria
• Conforme allo standard IPC/WHMA A-620 Classe 2

Questa pinza a crimpare manuale PremiumGrade è progettata per la produzione di volumi ridotti o riparazioni sul campo. Questa pinza a crimpare è conforme allo standard IPC/WHMA A-620 Classe 2. Lo standard IPC/WHMA A-620 descrive i criteri di accettabilità per collegamenti crimpati, fissati meccanicamente e saldati. La Classe 2 include prodotti elettronici di servizio quali computer, fotocopiatrici, stampanti e attrezzature di produzione generiche

Con quali terminali è possibile usare questa pinza a crimpare?
Questa pinza a crimpare manuale PremiumGrade deve essere utilizzata con i terminali a crimpare serie SL liberi Molex con dimensioni variabili del filo tra 36 AWG e 32 AWG

Sono disponibili parti di ricambio per questa pinza a crimpare?
Sì, sono disponibili le seguenti parti di ricambio:
Gruppo posizionatore - codice 822-7717
Molla di ritorno - codice 173-9645
Molla cricchetto - codice 173-9646

Utilizzare questa robusta pinza a crimpare manuale di Molex per collegare saldamente i fili ai connettori. Viene utilizzato per creare un collegamento elettrico tra un conduttore e il terminal. L'utensile è dotato di un meccanismo a cricchetto per mantenerlo bloccato fino a quando non viene raggiunta una crimpatura completa e fornisce protezione contro le deformazioni, evitando danni al filo da tensione meccanica o vibrazioni. L'impugnatura ergonomica facilita il funzionamento e la praticità, riducendo al minimo l'affaticamento dell'operatore. Poiché può essere azionato dalla mano destra o sinistra, questo è un utensile di fissaggio versatile.

• Leva di sgancio del cricco di emergenza integrata per evitare danni dovuti a un errato posizionamento del terminal
• Posizionatore terminal e fermo filo per un posizionamento e una crimpatura precisi
• Durata meccanica di 50.000 cicli per una manutenzione a lungo termine

• Rete di computer
• Cablaggio domestico intelligente
• Reti in fibra ottica

Per mantenere questa pinza a crimpare Top Condition, è necessario rimuovere la polvere o altre sostanze contaminanti con una spazzola pulita o un panno morbido e privo di lanugine. Ogni tre mesi, è importante controllare e assicurarsi che tutti i punti di articolazione e i cuscinetti siano schermati da un sottile strato di olio della macchina.
