- Codice RS:
- 723-4786
- Codice costruttore:
- 63811-9200
- Costruttore:
- Molex
2 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
676,19 €
(IVA esclusa)
824,95 €
(IVA inclusa)
Unità | Per unità |
1 + | 676,19 € |
- Codice RS:
- 723-4786
- Codice costruttore:
- 63811-9200
- Costruttore:
- Molex
Normative
Dettagli prodotto

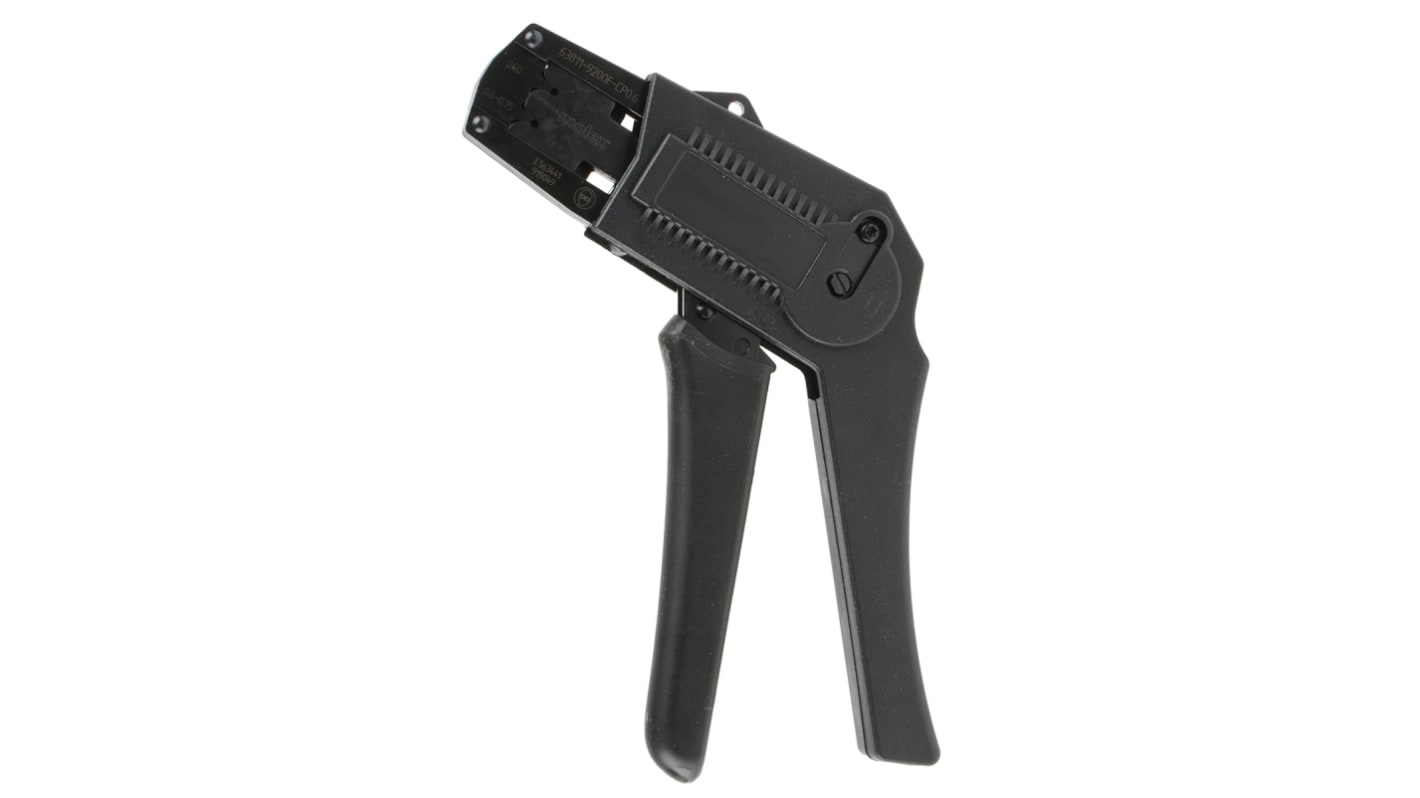

Pinza A crimpare Manuale PremiumGrade Molex per terminali a crimpare CP0.6
L'importanza di una crimpatura di alta qualità
Quando una pinza a crimpare viene utilizzata su un terminale, vengono eseguite due crimpature contemporaneamente. Una è il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dellisolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. Lutilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dellisolamento
Pinza a crimpare manuale PremiumGrade - Panoramica
Da Molex, una pinza a crimpare manuale PremiumGrade realizzata in materiali di alta qualità e progettata per specifiche severe di crimpatura. Questa pinza a crimpare PremiumGrade è stata testata per un minimo di 50000 cicli. Se l'utensile è curato e sottoposto ad adeguata manutenzione, produce crimpature specifiche nel corso della sua durata. Questa pinza a crimpare è composta da due impugnature impostate ad angolo retto rispetto alla testa di crimpatura con una forza di precarico regolabile, meccanismo a cricchetto, gruppo stampo e posizionatore terminal.
Meccanismo a cricco
Il cricco è preimpostato su una forza specifica e rimane bloccato finché i manici dell'utensile non sono completamente chiusi e le matrici insediate a fondo. Le impugnature non possono essere aperte fino a quando non viene raggiunto un ciclo di crimpatura completo, evitando crimpature parziali. Una volta che il ciclo è completo, le impugnature si aprono. Il cricco consente inoltre all'operatore di produrre crimpature uniformi e di alta qualità. Se si verifica un inceppamento o l'errata collocazione del terminale, le maniglie possono essere facilmente aperte utilizzando una leva di sgancio di emergenza del cricchetto
Forza d'impugnatura regolabile
Nel tempo può essere necessario regolare la forza di carico della maniglia preimpostata per ottenere le condizioni Exact crimpature. Ciò si ottiene ruotando una rotellina di regolazione numerata con un cacciavite in senso orario o in senso antiorario per il numero successivo più alto sul quadrante.
Vantaggi e caratteristiche principali
Modello realizzato in materiali di alta qualità
Lunga durata utile di 50000 cicli minimo
Il meccanismo a cricco garantisce un ciclo di crimpatura completo
Meccanismo per l'apertura di emergenza del cricco
Posizionatore e fermacavo per un posizionamento preciso del terminale
Forza regolabile dell'impugnatura
IPC/WHMA A-620 Classe 3 conforme a tipi di filo specifici
Lunga durata utile di 50000 cicli minimo
Il meccanismo a cricco garantisce un ciclo di crimpatura completo
Meccanismo per l'apertura di emergenza del cricco
Posizionatore e fermacavo per un posizionamento preciso del terminale
Forza regolabile dell'impugnatura
IPC/WHMA A-620 Classe 3 conforme a tipi di filo specifici
Applications
Questa pinza a crimpare manuale PremiumGrade è progettata per l'uso in applicazioni a basso volume e riparazioni sul campo. Questa pinza a crimpare è compatibile anche con IPC/WHMA A-620 Classe 3 se utilizzata con fili specifici. Lo standard IPC/WHMA A-620 descrive criteri di accettabilità per interconnessioni crimpate, fissate meccanicamente e saldate. La classe 3 riguarda i prodotti in cui le prestazioni elevate e costanti sono fondamentali anche in ambienti difficili come i dispositivi medici e le applicazioni militari
Domande e risposte
Con quali terminali è possibile usare questa pinza a crimpare?
Questa pinza a crimpare manuale PremiumGrade è utilizzata per la crimpatura di terminali a crimpare femmina serie CP0.6 con pezzi allentati Molex con dimensioni del filo da 0,5 mm a 0,75 mm nel sistema di connettori CMC con passo da 0,6 mm.
Questa pinza a crimpare manuale PremiumGrade è utilizzata per la crimpatura di terminali a crimpare femmina serie CP0.6 con pezzi allentati Molex con dimensioni del filo da 0,5 mm a 0,75 mm nel sistema di connettori CMC con passo da 0,6 mm.
Pinza a crimpare manuale a cricchetto Molex per CMC, dimensione filo da 0,50 a 0,75 mm², peso 0,001 kg - Serie PremiumGrade - 63811-9200
Siete alla ricerca di un dispositivo compatto per unire e rimuovere i cavi dai connettori CMC? Questa pinza a crimpare manuale Molex è la soluzione. È dotato di un meccanismo a cricchetto a molla che lo mantiene bloccato in posizione fino al raggiungimento di una crimpatura completa, in modo da ottenere cavi assemblati terminati con precisione ogni volta. Poiché unisce cavi con dimensioni comprese tra 0,50 e 0,75 mm², è una macchina utensile versatile.
• Localizzatore di terminali e fermo del filo integrati per il posizionamento preciso del terminale
• Leva di rilascio di emergenza a cricchetto per ripristinare facilmente l'utensile in caso di accoppiamento errato
• Leva di rilascio di emergenza a cricchetto per ripristinare facilmente l'utensile in caso di accoppiamento errato
Applicazioni
• Settore dei trasporti
• Apparecchiature agricole
• Apparecchiature agricole
Come posso mantenere questo utensile a cricchetto?
Svitare i manici in plastica e rimuovere la polvere e le sostanze contaminanti utilizzando una spazzola pulita e non abrasiva o un panno morbido senza pelucchi. Quindi, rivestire i perni e le altre parti mobili con olio leggero e assicurarsi di rimuovere l'eccesso, soprattutto dall'area di crimpatura.
Pinze a crimpare manuali Molex
Specifiche
Attributo | Valore |
---|---|
Serie | 207129 |
Tipo di prodotto | Pinza a crimpare |
Operazione | Manuale |
Da usare con | Terminali CMC-CP |
A cricchetto | Sì |
