Pinza crimpatrice JST, Contatti SSH

Quando si utilizza una pinza a crimpare su un terminale, vengono eseguite contemporaneamente due crimpature. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell'isolamento che offre la protezione da vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e che non siano presenti vuoti tra i trefoli e il terminale. Se sono presenti vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. L'utilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta stagna, che previene il futuro deterioramento del collegamento elettrico e la rottura dell’isolamento

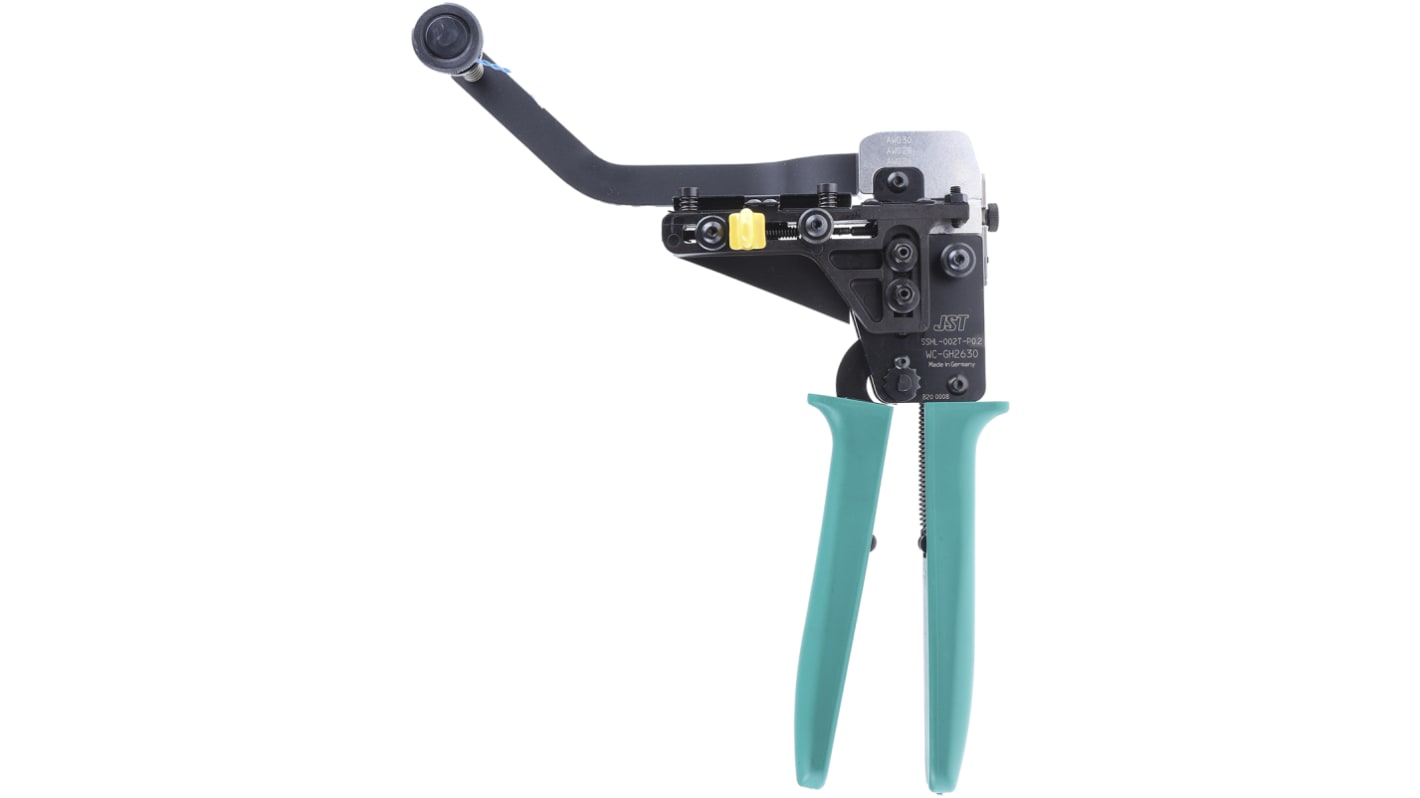

Da JST, una pinza a crimpare manuale semi-automatica leggera, affidabile e facile da usare per la crimpatura dei contatti su un solo pezzo di filo direttamente da una striscia di contatti o da una bobina precaricata di contatti. Questa pinza manuale è costituita da due impugnature ergonomiche, un meccanismo a cricco, matrici di messa a terra di precisione e porta bobina su cui è possibile montare una bobina di contatti precaricata. Con questa pinza è inclusa anche una bobina vuota. Caratteristiche di guida e allineamento sono incorporate nella pinza per il posizionamento preciso dei contatti in bobina.

Il cricco è pre-impostato per una forza specifica e rimane bloccato fino a quando le impugnature dell'utensile sono completamente chiuse e le matrici si trovano sul fondo. Le impugnature non possono essere aperte fino a quando non viene raggiunto un ciclo di crimpatura completo, evitando quindi crimpature parziali. Una volta che il ciclo è completo, le impugnature si riaprono. Il cricco consente inoltre all'operatore di produrre crimpature ripetute uniformi e di alta qualità. In caso di crimpature errate o inceppamento, le impugnature della pinza possono essere rilasciate ruotando l'albero zigrinato in senso antiorario con un cacciavite.

La bobina dei contatti è montata su un albero facilmente regolabile allentando un dado sul mandrino

Questa pinza a crimpare ha una leva di avanzamento che rende semplice e rapida la crimpatura di contatti da una mini bobina. La leva innesta i denti di avanzamento con i relativi fori nella striscia di contatto. Per passare al successivo terminale sulla morsettiera, è sufficiente premere la leva verso il lato della pinza.

La pinza manuale è dotata di piastre di distanza o spessori contrassegnati con le diverse dimensioni dei fili che vengono utilizzate per ottenere altezze di crimpatura differenti. Queste piastre si trovano sul lato della pinza. La piastra corretta viene selezionata semplicemente allentando la vite di fissaggio e inserendo la piastra nel posizionatore.

La morsettiera può essere rilasciata in qualsiasi momento premendo la leva rossa sul retro della pinza che disinnesta i denti di avanzamento che tengono la morsettiera in posizione

• Leggero e facile da usare
• Albero bobina regolabile
• Caratteristiche di guida e allineamento per il posizionamento esatto della morsettiera
• Leva di alimentazione semi-automatica
• Leva di rilascio strisce di contatto
• Il meccanismo a cricco garantisce un ciclo di crimpatura completo
• Meccanismo di rilascio del cricco
• Altezza di crimpatura regolabile
• Matrici di messa a terra di precisione
• Impugnature ergonomiche morbide per un utilizzo confortevole

Con quali terminali è possibile usare questa pinza a crimpare?
Questa pinza a crimpare manuale è progettata per la crimpatura di contatti JST SSH-002()-P0.2 e SSHL-002()-P0.2 per fili con dimensioni comprese tra 30 AWG e 26 AWG con avanzamento a nastro e mini bobina

Quali altri accessori sono disponibili con questa pinza a crimpare?
Questa pinza a crimpare viene fornita in una robusta custodia per il trasporto insieme con una bobina vuota, chiavi a brugola e un utensile di regolazione. L'olio non viene più fornito.
