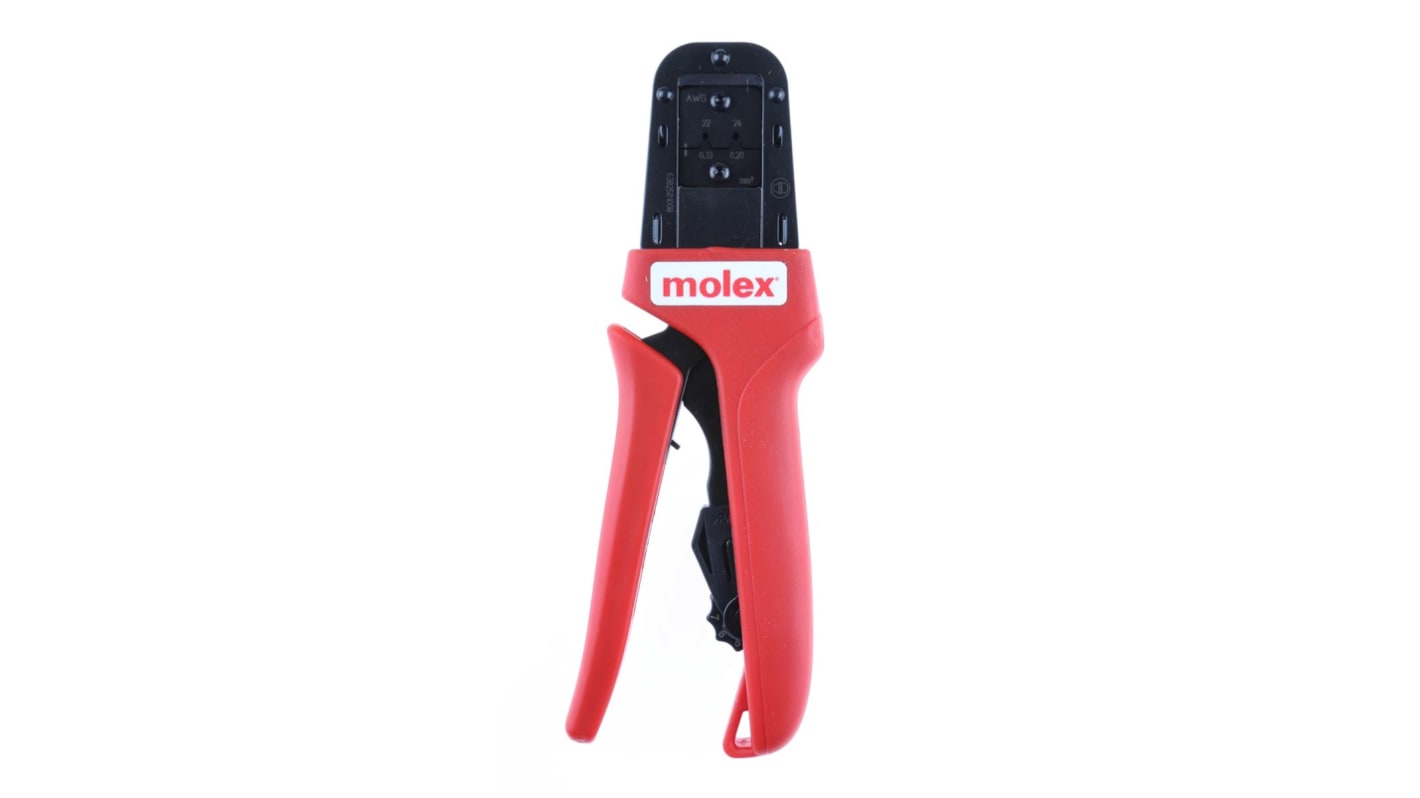

Pinza crimpatrice Molex, Terminali C-Grid III

Quando una pinza a crimpare viene utilizzata su un terminale, vengono eseguite due crimpature contemporaneamente. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell’isolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. L’utilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dell’isolamento

Pinza a crimpare manuale PremiumGrade di Molex, realizzata in materiali di alta qualità e progettata per applicazioni di crimpatura con specifiche severe. Questa pinza a crimpare PremiumGrade è stata testata su un minimo di 50.000 cicli. Se utilizzato e manutenuto con la dovuta cura, questo utensile offrirà crimpature di altissima qualità per tutta la sua durata. Questa pinza a crimpare è composta da due manici Soft Grip ergonomici ed è caratterizzata da una forza di precarico regolabile, un meccanismo a cricco, un gruppo di stampi e un posizionatore per terminale.

Il cricco è pre-impostato per una forza specifica e rimane bloccato fino a quando le impugnature dell'utensile sono completamente chiuse e le matrici si trovano sul fondo. Non è possibile aprire i manici finché non si conclude un ciclo di crimpatura, evitando così crimpature parziali. Completato il ciclo, i manici si aprono. Il cricco consente inoltre all'operatore di produrre crimpature ripetute uniformi e di alta qualità. Se si verifica un inceppamento o l'errata collocazione del terminale, è possibile aprire facilmente i manici con una leva per l'apertura di emergenza.

Nel corso del tempo potrebbe essere necessario regolare la forza di carico preimpostata sui manici. A tal fine, utilizzare la rotellina girandola in senso antiorario per aumentare la forza di carico o in senso orario per diminuirla.

Questa pinza a crimpare manuale PremiumGrade è caratterizzata da un posizionatore per terminale e da un fermacavo di facile utilizzo per posizionare con precisione il terminale e bloccarlo saldamente durante il processo di crimpatura. Il posizionatore viene spinto in posizione tra gli stampi di crimpatura e il terminale caricato nella sede delle dimensioni corrette all'estremità del posizionatore. Quando si rilascia il pulsante del posizionatore, il terminato viene posizionato correttamente per la crimpatura. Il filo già spelato viene inserito attraverso il terminale nel fermacavo in modo da procedere alla crimpatura.

Questa pinza a crimpare manuale PremiumGrade può essere convertita da pinza per destrorsi a pinza per mancini rimuovendo il posizionatore e invertendo le parti superiore e inferiore dell'utensile

Gli stampi e il posizionatore di questa pinza a crimpare manuale possono essere utilizzati in una crimpatrice elettrica (codice Molex 63816-0800). La testa per crimpatura viene collegata a una pinza a crimpare a batteria (codici Molex 63816-0200 e 63816-0250)

• Modello realizzato in materiali di alta qualità
• Lunga durata utile di 50.000 cicli minimo
• Il meccanismo a cricco garantisce un ciclo di crimpatura completo
• Meccanismo per l'apertura di emergenza del cricco
• Posizionatore e fermacavo per un posizionamento preciso del terminale
• Forza regolabile dell'impugnatura
• Manici ergonomici per un utilizzo confortevole
• Funzionamento con una sola mano, destra o sinistra
• Posizionatore e stampi utilizzabili in utensili a batteria
• Conforme allo standard IPC/WHMA A-620 Classe 2

Questa pinza a crimpare manuale PremiumGrade è progettata per la produzione di volumi ridotti o riparazioni sul campo. Questa pinza a crimpare è conforme allo standard IPC/WHMA A-620 Classe 2. Lo standard IPC/WHMA A-620 descrive i criteri di accettabilità per collegamenti crimpati, fissati meccanicamente e saldati. La Classe 2 include prodotti elettronici di servizio quali computer, fotocopiatrici, stampanti e attrezzature di produzione generiche

Con quali terminali è possibile usare queste pinze a crimpare?
Il codice 781-2728 è per l'uso con i terminali a crimpare femmina C-Grid III liberi Molex con una gamma di dimensioni filo da 24 AWG a 22 AWG
Il codice 781-2737 è per l'uso con i terminali a crimpare femmina C-Grid III liberi Molex con una gamma di dimensioni filo da 28 AWG a 28 AWG

Sono disponibili parti di ricambio per questa pinza a crimpare?
Sì, sono disponibili le seguenti parti di ricambio:
Gruppo posizionatore - codice 173-9631
Molla di ritorno - codice 173-9645
Molla cricchetto - codice 173-9646

Utilizzare questa pinza a crimpare a specifiche elevate di Molex per una crimpatura a tenuta di gas che impedisce danni all'isolamento e il deterioramento dei collegamenti elettrici. È possibile pre-impostare la forza di crimpatura richiesta per garantire un funzionamento costante e una crimpatura affidabile ogni volta. Il posizionatore terminal e il fermo filo dell'unità sono a portata di mano per posizionare con precisione il filo e mantenerlo saldamente in posizione mentre viene eseguita la crimpatura. Grazie alle impugnature morbide dal design ergonomico, è possibile utilizzare questa crimpatrice ripetutamente senza sforzi.

• può essere sostituito con una mano sinistra o con la mano destra per una maggiore facilità d'uso
• robusta per una lunga durata di oltre 50.000 cicli
• le impugnature non possono essere aperte fino a quando non viene raggiunto un ciclo di crimpatura completo, evitando crimpature parziali

• sistemi IT per ufficio
• sistemi di illuminazione
• Comunicazioni e rete

Sì - è possibile sostituire il gruppo posizionatore, la molla a cricchetto e la molla di ritorno con ricambi Molex, mentre gli stampi e il posizionatore di questa pinza a crimpare manuale possono essere utilizzati anche in una testa a crimpare a batteria.
