Crimpatrice senza matrici HARWIN, Contatti connettore Datamate

Pinza a crimpare manuale di qualità per la crimpatura di contatti di segnale e contatti coassiali interni torniti D-Sub maschio e femmina. Questo utensile manuale è dotato di un cricchetto di precisione con controllo del ciclo che ne impedisce l'apertura prima del completamento della crimpatura. Questa caratteristica garantisce sempre crimpature di alta qualità, precise e uniformi ed evita crimpature parziali.

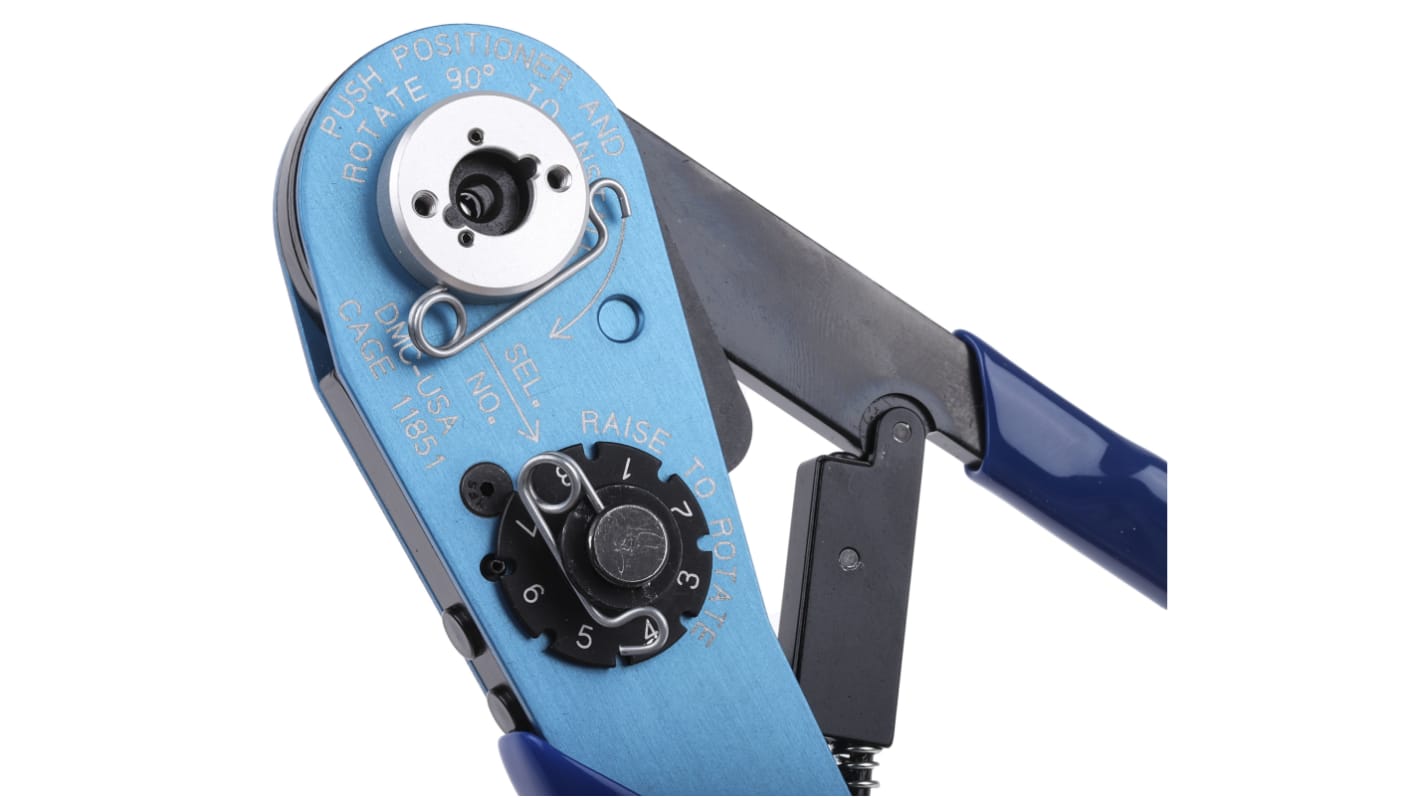

La manopola di selezione a 8 posizioni sull'utensile permette di selezionare la corretta impostazione di crimpatura e la guida del posizionatore blocca quest'ultimo saldamente in posizione.

Caratteristiche e vantaggi
• Produce crimpature conformi allo standard MIL-DTIL-22520/2-01
• Ampia gamma di dimensioni filo da 20 a 32 AWG
• Manopola di selezione a 8 posizioni per la selezione della profondità di crimpatura
• Il meccanismo a cricchetto garantisce un ciclo di crimpatura completo
• Minima necessità di manutenzione

Posizionatore
Il posizionatore non è in dotazione con l'utensile e deve essere acquistato separatamente, vedere il codice 909-4489.

Contatti compatibili
• Contatti di segnale a crimpare maschio e femmina serie Datamate L-Tek
• Contatti di segnale a crimpare femmina serie Datamate J-Tek
• Contatti di segnale a crimpare femmina serie Datamate Mix-Tek

Applicazioni tipiche:
• Manutenzione e riparazione
• Installazioni elettriche
• Interfaccia computer
• Cavi assemblati

Domande frequenti:Quanto è facile da usare?
Questo utensile è molto facile da usare, è sufficiente scegliere tra contatto maschio e femmina, inserire il filo nel contatto, quindi aprire la pinza, inserire il contatto nella posizione di crimpatura e stringere fino alla conclusione del ciclo.

Come mantenere il prodotto?
• Le parti mobili devono essere lubrificate regolarmente.
• La lubrificazione* è consigliata almeno ogni 10.000 cicli, quando l'utensile è esposto ad agenti contaminanti.

Importanza di una crimpatura di alta qualità
Quando si utilizza una pinza a crimpare su un terminale, vengono eseguite contemporaneamente due crimpature. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell'isolamento che offre la protezione da vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e che non siano presenti vuoti tra i trefoli e il terminale. Se sono presenti vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. L’utilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dell’isolamento.

Serie Datamate da 2,0 mm

La gamma Datamate è ideale per le applicazioni in cui la sicurezza è fondamentale, l'applicazione è soggetta ad elevati carichi vibrazionali, urti e accelerazioni o si svolge in ambienti difficili. I connettori Datamate sono estremamente resistenti e possono sopportare un numero elevato di cicli di accoppiamento senza alcuna perdita di prestazioni. Tali prestazioni sono rese possibili dall'utilizzo dei contatti a quattro terminali altamente affidabili in rame al berillio della gamma Datamate di Harwin. I contatti dispongono di una clip a 4 terminali che assicura integrità di collegamento nelle condizioni più difficili.

Corpi polarizzati
Sistema di collegamento altamente affidabile
I connettori L-Tek Datamate sono disponibili con o senza serrature.
Si accoppia con gli equivalenti di settore noti
Adatto per le applicazioni CULLE
Conformità a BS9525-F0033/MIL C 55302/CEC 75101-008
