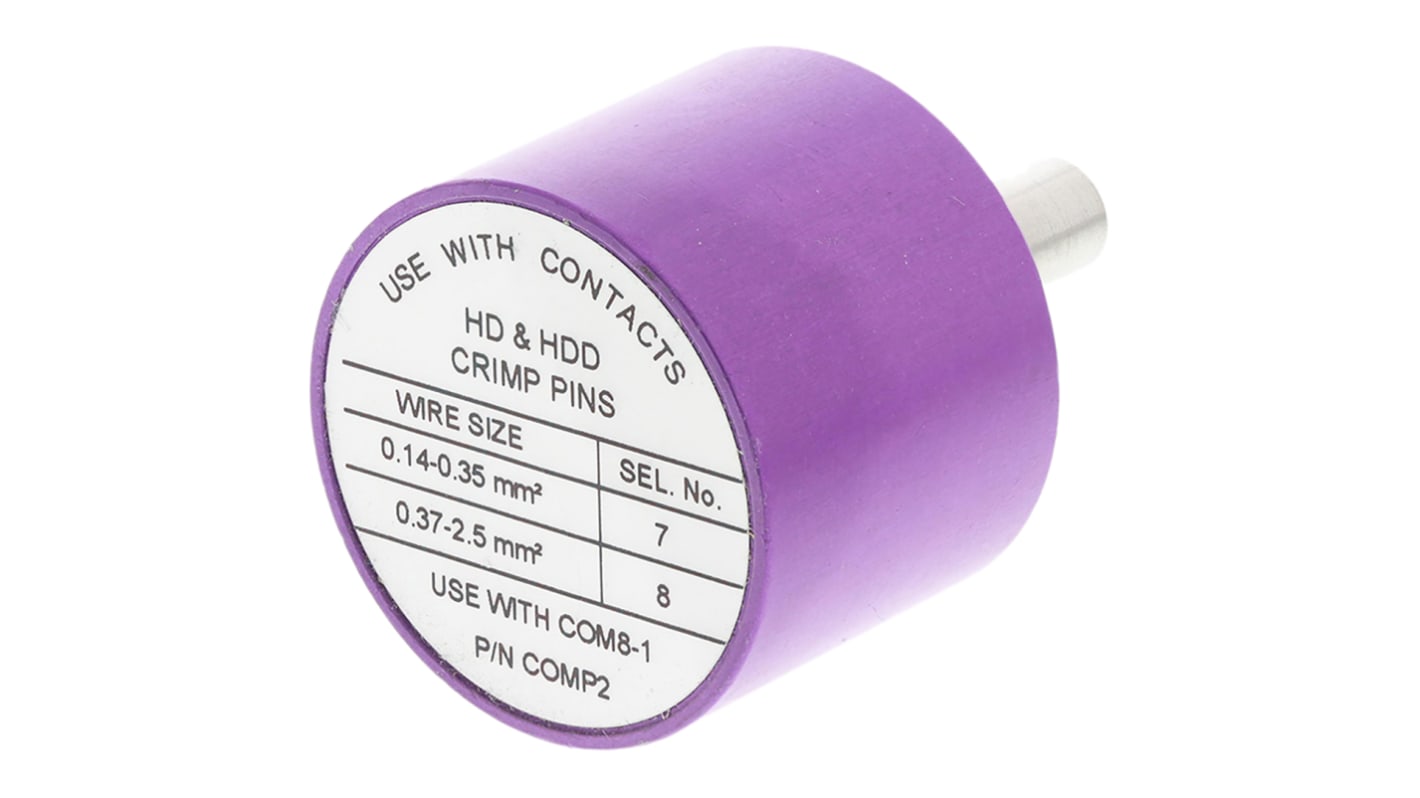

Posizionatore MILC22520 contatti HDD
- Codice RS:
- 266-6882
- Codice costruttore:
- COMP-2
- Costruttore:
- Daniels Manufacturing
Prodotto discontinuato
- Codice RS:
- 266-6882
- Codice costruttore:
- COMP-2
- Costruttore:
- Daniels Manufacturing
Non applicabile
- Paese di origine:
- US
Connettori TNM e QM, attrezzo per crimpare COM8
Il COM8-1 fornisce una crimpatura a impronta da 8 punti che assicura il massimo carico di rottura su misure dei conduttori fino a 2,5mm2
La cremagliera di precisione a ciclo regolato garantisce una crimpatura uniforme e precisa in molte operazioni
L'utensile è regolabile, con 8 regolazioni a seconda del contatto e del conduttore utilizzato
Due posizionatori a vite (vedere tabella sottostante), adattano l'utensile ai contatti illustrati, e le regolazioni del selettore sono indicate sulla targhetta
Si consiglia la verifica dello stampo mediante calibro utilizzando Codice 266-6905 per assicurare un'operazione precisa (per maggiori dettagli sulla procedura di verifica mediante calibro consultare il libretto di istruzioni fornito con l'utensile)
La cremagliera di precisione a ciclo regolato garantisce una crimpatura uniforme e precisa in molte operazioni
L'utensile è regolabile, con 8 regolazioni a seconda del contatto e del conduttore utilizzato
Due posizionatori a vite (vedere tabella sottostante), adattano l'utensile ai contatti illustrati, e le regolazioni del selettore sono indicate sulla targhetta
Si consiglia la verifica dello stampo mediante calibro utilizzando Codice 266-6905 per assicurare un'operazione precisa (per maggiori dettagli sulla procedura di verifica mediante calibro consultare il libretto di istruzioni fornito con l'utensile)
Da utilizzare con:
Contatti multipolari QM
Contatti HD, HDD
Contatti HD, HDD
Nota
il posizionatore QM accetta anche contatti MIL-C-26482 misura 16. I contatti vanno ordinati separatamente.
ITT TNM schermato
La gamma di connettori TNM si basa sulle popolari gamme Trident e Neptune di ITT Cannon. Sono caratterizzati da una struttura completamente in metallo che garantisce elevata affidabilità e durata.
Schermatura RF intrinseca nella struttura completamente in metallo
Le calotte consentono la terminazione a treccia del cavo in modo da soddisfare i requisiti EMC
Le versioni dei segnali hanno le stesse disposizioni di planform e contatti della gamma QM, per cui è possibile ottenere l'aggiornamento e l'intercambiabilità
Include una guarnizione in gomma posteriore che consente di mantenere il grado di protezione IP67 solo se vengono utilizzati alcuni contatti. La guarnizione in gomma può essere gettata se si utilizza un guscio posteriore. Entrambi hanno un valore nominale di IP67
Configurazioni di cavi, chassis e controdadi disponibili nei formati standard e invertiti
Sono disponibili contatti a crimpare in una, due o tre parti, anche contatti terminali per circuito stampato e coppa a saldare per il trasferimento del segnale. I contatti di alimentazione sono necessari solo per i tipi di connettore di alimentazione/segnale
Le calotte consentono la terminazione a treccia del cavo in modo da soddisfare i requisiti EMC
Le versioni dei segnali hanno le stesse disposizioni di planform e contatti della gamma QM, per cui è possibile ottenere l'aggiornamento e l'intercambiabilità
Include una guarnizione in gomma posteriore che consente di mantenere il grado di protezione IP67 solo se vengono utilizzati alcuni contatti. La guarnizione in gomma può essere gettata se si utilizza un guscio posteriore. Entrambi hanno un valore nominale di IP67
Configurazioni di cavi, chassis e controdadi disponibili nei formati standard e invertiti
Sono disponibili contatti a crimpare in una, due o tre parti, anche contatti terminali per circuito stampato e coppa a saldare per il trasferimento del segnale. I contatti di alimentazione sono necessari solo per i tipi di connettore di alimentazione/segnale
Attributo | Valore |
|---|---|
| Tipo | Posizionatore |
| Serie | HD, HDD |
