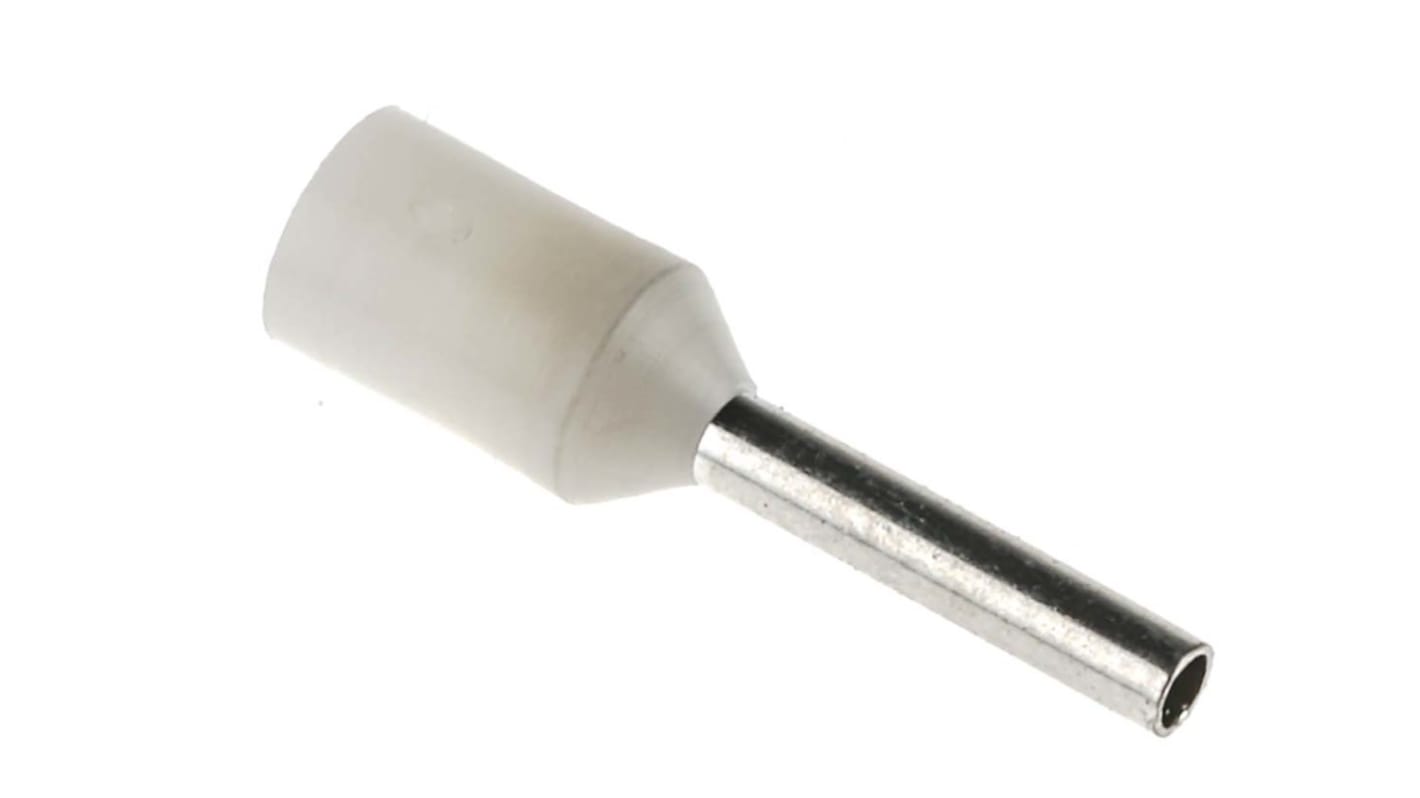

Boccola a crimpare RS PRO, Isolato, Bianco, lunghezza pin 8 mm 1.5 mm, 18 AWG
- Codice RS:
- 458-752
- Codice Distrelec:
- 303-91-626
- Costruttore:
- RS PRO
Ottieni uno sconto acquistando quantità maggiori
Aggiungi 500 in più per risparmiare 8%
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 100 unità*
7,90 €
(IVA esclusa)
9,60 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 1100 unità pronte per la spedizione
- Più 161.000 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* | Risparmio |
|---|---|---|---|
| 100 - 400 | 0,079 € | 7,90 € | - |
| 500 - 2400 | 0,072 € | 7,20 € | 8% |
| 2500 - 4900 | 0,065 € | 6,50 € | 17% |
| 5000 - 9900 | 0,059 € | 5,90 € | 25% |
| 10000 + | 0,055 € | 5,50 € | 30% |
*prezzo indicativo
- Codice RS:
- 458-752
- Codice Distrelec:
- 303-91-626
- Costruttore:
- RS PRO
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | RS PRO | |
| Tipo prodotto | Boccola a crimpare | |
| Diametro pin | 1.5mm | |
| Materiale di isolamento | Nylon | |
| Colore | Bianco | |
| Lunghezza pin | 8mm | |
| Isolamento | Isolato | |
| Dimensione massima filo mm² | 0.75mm² | |
| Dimensione massima filo AWG | 18AWG | |
| Lunghezza complessiva | 14.5mm | |
| Placcatura terminale | Stagno | |
| Terminali per cavi | Tedesco | |
| Standard/Approvazioni | No | |
| Dimensione minima filo mm² | 0.75mm² | |
| Dimensione minima filo AWG | 18AWG | |
| Materiale terminale | Tubo in rame | |
| Seleziona tutto | ||
|---|---|---|
Marchio RS PRO | ||
Tipo prodotto Boccola a crimpare | ||
Diametro pin 1.5mm | ||
Materiale di isolamento Nylon | ||
Colore Bianco | ||
Lunghezza pin 8mm | ||
Isolamento Isolato | ||
Dimensione massima filo mm² 0.75mm² | ||
Dimensione massima filo AWG 18AWG | ||
Lunghezza complessiva 14.5mm | ||
Placcatura terminale Stagno | ||
Terminali per cavi Tedesco | ||
Standard/Approvazioni No | ||
Dimensione minima filo mm² 0.75mm² | ||
Dimensione minima filo AWG 18AWG | ||
Materiale terminale Tubo in rame | ||
- Paese di origine:
- TW
Boccole isolate con codice colore RS Pro
Da RS PRO una gamma di boccole terminali con codice colore tedesco di alta qualità (note anche come terminali terminali per cavo) per fornire una terminazione terminale pulita a cavi multi-trefolo. Queste affidabili boccole a filo assicurano un collegamento positivo quando si collegano i fili alle morsettiere e ai terminali prigionieri.
Che cos'è una boccola?
La boccola a crimpare è un tubo o una boccola in metallo con un collare isolante sagomato con codice colore in nylon. La boccola viene fatta scorrere sull'estremità di un filo multi-trefolo, crimpata e quindi inserita in un collegamento con morsetto a vite o a molla.
Dove viene utilizzata una boccola?
Quando l'estremità di un filo multi-trefolo viene spellata e posizionata direttamente sotto un terminale a vite, i trefoli del filo si espandono naturalmente sotto la pressione della vite. Alcuni trefoli si smarrano. Ciò riduce la qualità del collegamento elettrico e può anche causare cortocircuiti elettrici. Quando si utilizza una boccola, la forma a imbuto isolata con il suo design svasato cattura tutti i trefoli. Questi trefoli vengono quindi crimpati insieme nel tubo della boccola. La boccola a crimpare viene quindi inserita nel terminale per creare un collegamento elettrico
Caratteristiche e vantaggi
• Eccellente collegamento elettrico
• Riduce i cortocircuiti
• Collare con codice colore tedesco per una facile identificazione delle dimensioni della boccola
• Collare isolato in nylon per ridurre la dispersione e l'intrusione di gas
• Tubo in rame stagnato per un'eccellente conduttività
• Il terminale a crimpare può essere ripetutamente inserito e rimosso senza degradare l'estremità del filo
Applicazioni
Le boccole Bootlace sono utilizzate su fili multi-trefolo che vengono inseriti in terminali a vite e morsettiere. Le applicazioni includono unità di consumo, interruttori automatici, pannelli di controllo elettrici e qualsiasi tipo di apparecchiatura che richiede un collegamento a filo multi-trefolo.
Domande e risposte
Come crimpare una boccola
Selezionare la taglia corretta della boccola e spelare l'estremità del filo. Tagliare i fili alla stessa lunghezza del terminale e attorcigliare i trefoli. Far scorrere la boccola (prima collare isolato) sulle estremità del filo fino a quando i trefoli non sono a filo con l'estremità del tubo. Mediante una pinza a crimpare a cricchetto, inserire il tubo metallico della boccola nell'apposita sezione di crimpatura (indicata dalle dimensioni contrassegnate sull'utensile). Premere insieme i manici dell'utensile fino a quando il cricco non si rilascia. Una pinza a crimpare a cricchetto è preferibile in quanto le impugnature rimangono bloccate fino al completamento di un ciclo di crimpatura completo impedendo crimpature parziali. L'estremità del filo crimpato è ora pronta per essere inserita nel terminale di collegamento
Utensili di crimpatura adatti
2
2
2
2
Perché RS PRO?
RS PRO è la nostra gamma a marchio e offre un'ampia gamma di prodotti di alta qualità e di ottimo valore, offrendo una maggiore scelta. Scelti con fiducia da ingegneri in ogni parte del mondo, tutti i componenti di ogni prodotto RS PRO sono rigorosamente testati in base ai severi standard del settore e ricevono il sigillo di approvazione di RS PRO solo se siamo sicuri della loro eccezionale qualità, il che significa che anche i nostri clienti potete esserne certi.
Boccole
Note
La lunghezza citata è la lunghezza dei pin
