- Codice RS:
- 211-4325
- Costruttore:
- RS PRO
4300 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
3600 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1pz in confezione da 100
0,097 €
(IVA esclusa)
0,118 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
100 - 400 | 0,097 € | 9,70 € |
500 - 2400 | 0,083 € | 8,30 € |
2500 - 4900 | 0,072 € | 7,20 € |
5000 - 9900 | 0,061 € | 6,10 € |
10000 + | 0,05 € | 5,00 € |
*prezzo indicativo |
- Codice RS:
- 211-4325
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

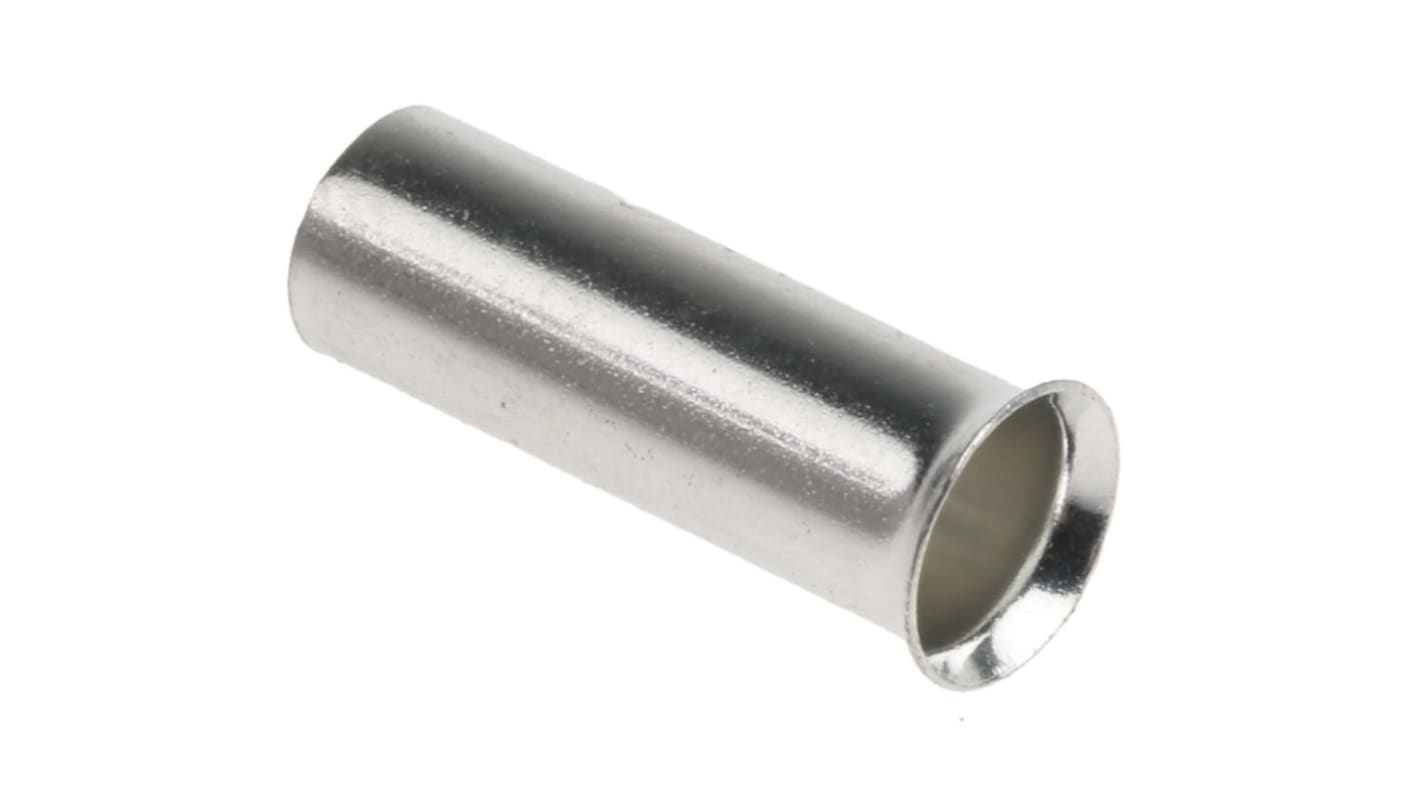

Boccole non isolate RS Pro
Da RS Pro una gamma di boccole non isolate di alta qualità (dette anche estremità cavo o terminali) per fornire un metodo economico ed efficace per la terminazione di cavi multi-trefolo. Questi affidabili boccole per filo garantiscono un collegamento positivo disponibile quando si collegano i fili alle morsettiere o terminali prigionieri.
Che cos'è una boccola?
Una boccola è un tubo metallico o un anello con (o senza) un collare stampato isolante con codice realizzato in nylon. La boccola viene infilata sull'estremità di un cavo multi-trefolo, crimpato e poi inserito in un collegamento con morsetto a vite o a molla.
In quali casi viene utilizzata una boccola?
Quando l'estremità di un filo multi-trefolo viene spelata e collocata direttamente sotto un terminale a vite i trefoli del filo si apriranno naturalmente sotto la pressione della vite. Alcuni dei trefoli usciranno fuori. Ciò riduce la qualità del collegamento elettrico e può anche causare cortocircuiti. Quando viene utilizzata una boccola il design svasato accoglie tutti i trefoli. Questi trefoli vengono poi crimpati insieme nel tubo della boccola. La boccola crimpata viene quindi inserita nel terminale per creare un collegamento elettrico
Caratteristiche e vantaggi
Collegamento elettrico eccellente
Riduce i corto circuiti
Tubo di rame stagnato per un'eccellente conduttività
Il terminale crimpato può essere ripetutamente inserito e rimosso senza compromettere l'estremità del cavo
Applicazioni
Le boccole sono utilizzate su cavi multi-trefolo che vengono inseriti nei terminali a vite e nelle morsettiere. Le applicazioni includono unità di consumo, interruttori automatici, pannelli di controllo elettrici e qualsiasi tipo di apparecchiatura che richiede un collegamento a filo multi-trefolo.
Come crimpare una boccolaCome crimpare una boccola
Selezionare la boccola con le dimensioni corrette e spelare l'estremità del filo. Tagliare i fili alla stessa lunghezza del terminale e ruotare insieme i trefoli. Far scivolare la boccola sulle estremità delle filo fino ad allineare i trefoli del filo con l'estremità del tubo. Utilizzando una pinza a crimpare a cricchetto inserire il tubo metallico della boccola nella sezione di crimpatura adatta (indicata dalle dimensioni contrassegnate sull'attrezzo). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. L'estremità del cavo crimpato è ora pronta per essere inserita nel terminale di collegamento
Pinze a crimpare adatte
Per le boccole con una gamma di fili da 0,25 a 6 mm2 utilizzare un telaio pinza a crimpare codice 848-391 con stampo di crimpatura 848-420
Che cos'è una boccola?
Una boccola è un tubo metallico o un anello con (o senza) un collare stampato isolante con codice realizzato in nylon. La boccola viene infilata sull'estremità di un cavo multi-trefolo, crimpato e poi inserito in un collegamento con morsetto a vite o a molla.
In quali casi viene utilizzata una boccola?
Quando l'estremità di un filo multi-trefolo viene spelata e collocata direttamente sotto un terminale a vite i trefoli del filo si apriranno naturalmente sotto la pressione della vite. Alcuni dei trefoli usciranno fuori. Ciò riduce la qualità del collegamento elettrico e può anche causare cortocircuiti. Quando viene utilizzata una boccola il design svasato accoglie tutti i trefoli. Questi trefoli vengono poi crimpati insieme nel tubo della boccola. La boccola crimpata viene quindi inserita nel terminale per creare un collegamento elettrico
Caratteristiche e vantaggi
Collegamento elettrico eccellente
Riduce i corto circuiti
Tubo di rame stagnato per un'eccellente conduttività
Il terminale crimpato può essere ripetutamente inserito e rimosso senza compromettere l'estremità del cavo
Applicazioni
Le boccole sono utilizzate su cavi multi-trefolo che vengono inseriti nei terminali a vite e nelle morsettiere. Le applicazioni includono unità di consumo, interruttori automatici, pannelli di controllo elettrici e qualsiasi tipo di apparecchiatura che richiede un collegamento a filo multi-trefolo.
Come crimpare una boccolaCome crimpare una boccola
Selezionare la boccola con le dimensioni corrette e spelare l'estremità del filo. Tagliare i fili alla stessa lunghezza del terminale e ruotare insieme i trefoli. Far scivolare la boccola sulle estremità delle filo fino ad allineare i trefoli del filo con l'estremità del tubo. Utilizzando una pinza a crimpare a cricchetto inserire il tubo metallico della boccola nella sezione di crimpatura adatta (indicata dalle dimensioni contrassegnate sull'attrezzo). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. L'estremità del cavo crimpato è ora pronta per essere inserita nel terminale di collegamento
Pinze a crimpare adatte
Per le boccole con una gamma di fili da 0,25 a 6 mm2 utilizzare un telaio pinza a crimpare codice 848-391 con stampo di crimpatura 848-420
Confezione piccola
Per unità, codice RS: 211-4325
Confezione grande
Codice RS: 270-7563
Autorizzatori
-
Boccole
Specifiche
Attributo | Valore |
---|---|
Dimensione massima filo mm2 | 6mm² |
Diametro pin | 3.9mm |
Numero di ingressi | 1 |
Lunghezza pin | 12mm |
Isolamento | Non isolato |
Dimensione massima filo AWG | 10AWG |
Lunghezza complessiva | 12mm |
