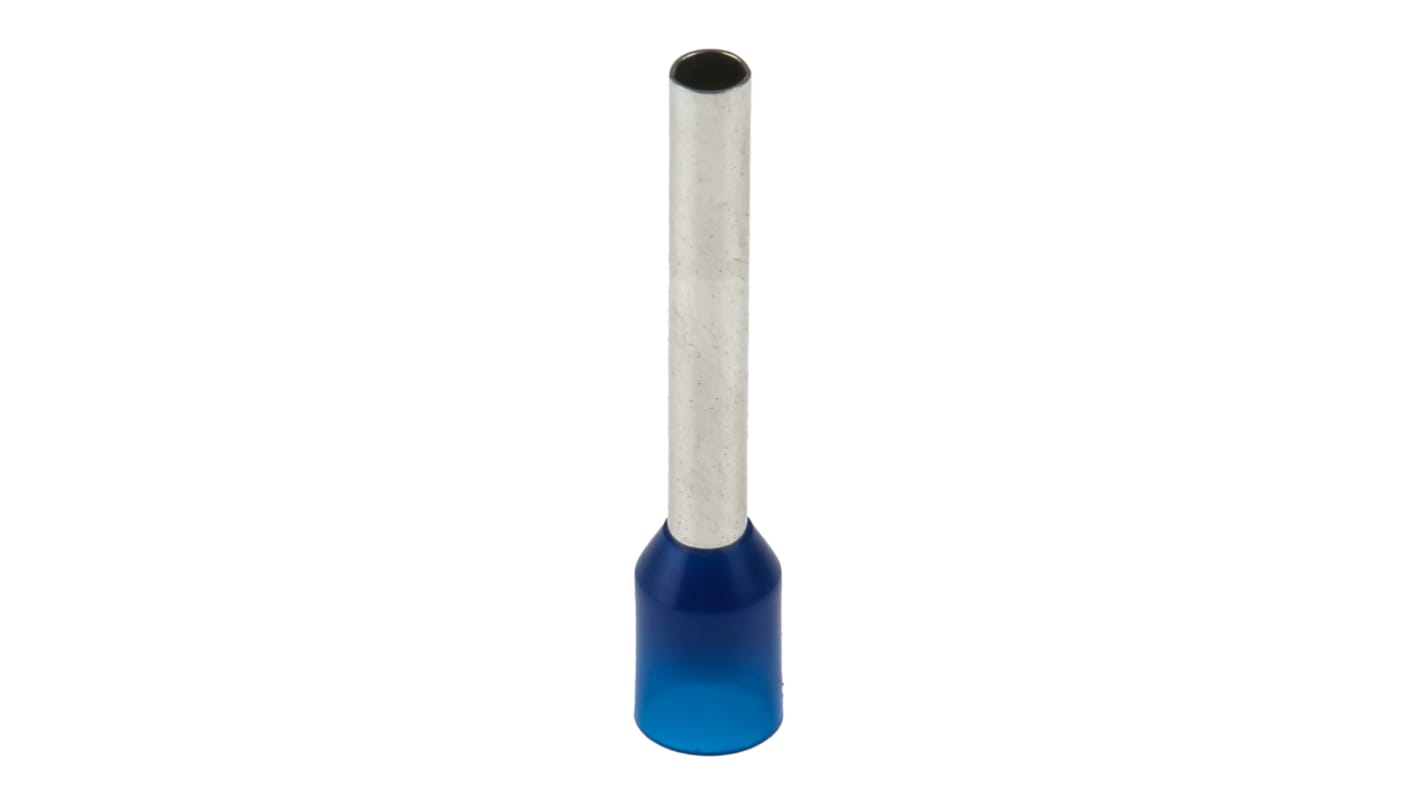

Boccola a crimpare RS PRO, Isolato, Blu, lunghezza pin 18mm, filo max 2.5mm², 14AWG

Da RS Pro una gamma di boccole con codice colore tedesco di alta qualità (note anche come terminali per cavo) per fornire una terminazione pulita ai fili multi-trefolo. Questi affidabili boccole per filo garantiscono un collegamento positivo disponibile quando si collegano i fili alle morsettiere o terminali prigionieri.

Che cos'è una boccola?
Una boccola è un tubo metallico o un anello con un collare stampato isolante con codice realizzato in nylon. La boccola viene infilata sull'estremità di un cavo multi-trefolo, crimpato e poi inserito in un collegamento con morsetto a vite o a molla.

In quali casi viene utilizzata una boccola?
Quando l'estremità di un filo multi-trefolo viene spelata e collocata direttamente sotto un terminale a vite i trefoli del filo si apriranno naturalmente sotto la pressione della vite. Alcuni dei trefoli usciranno fuori. Ciò riduce la qualità del collegamento elettrico e può anche causare cortocircuiti. Quando viene utilizzata una boccola, il capocorda isolato con design svasato accoglie tutti i trefoli. Questi trefoli vengono poi crimpati insieme nel tubo della boccola. La boccola crimpata viene quindi inserita nel terminale per creare un collegamento elettrico

Caratteristiche e vantaggi
• Collegamento elettrico eccellente
• Riduce i corto circuiti
• Collare DIN con codice colore tedesco per una facile identificazione della dimensione della boccola
• Collare di isolamento in nylon per dispersione e intrusione di gas ridotte
• Tubo di rame stagnato per un'eccellente conduttività
• Il terminale crimpato può essere ripetutamente inserito e rimosso senza compromettere l'estremità del cavo

Applications
Le boccole sono utilizzate su cavi multi-trefolo che vengono inseriti nei terminali a vite e nelle morsettiere. Le applicazioni includono unità di consumo, interruttori automatici, pannelli di controllo elettrici e qualsiasi tipo di apparecchiatura che richiede un collegamento a filo multi-trefolo.

Domande e risposte

Come crimpare una boccola
Selezionare la boccola con le dimensioni corrette e spelare l'estremità del filo. Tagliare i fili alla stessa lunghezza del terminale e ruotare insieme i trefoli. Far scivolare la boccola sulle estremità delle filo (prima il collare isolato) fino ad allineare i trefoli del filo con l'estremità del tubo. Utilizzando una pinza a crimpare a cricchetto inserire il tubo metallico della boccola nella sezione di crimpatura adatta (indicata dalle dimensioni contrassegnate sull'attrezzo). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. L'estremità del cavo crimpato è ora pronta per essere inserita nel terminale di collegamento

Pinze a crimpare adatte
Per le boccole con una gamma di fili da 0,5 a 6 mm² utilizzare una pinza a crimpare codice 683-1605
Per le boccole con una gamma di fili da 10 a 25 mm² utilizzare una pinza a crimpare codice 683-1614
Per le boccole con una gamma di fili da 0,5 a 16 mm² utilizzare pinze a crimpare codice 464-482
Per le boccole con una gamma di fili da 35 o 50 mm² utilizzare una pinza a crimpare codice 683-1617

Perché scegliere RS Pro?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Affidabili ingegneri in tutto il mondo, ogni parte di ogni prodotto RS Pro è stata rigorosamente testata in base a standard industriali impegnativi; hanno ottenuto il sigillo di approvazione RS Pro solo se siamo certi della loro eccezionale qualità, il che significa che anche voi potete essere sicuri di voi.

La lunghezza citata è la lunghezza dei pin

Per unità, codice RS: 311-7943
