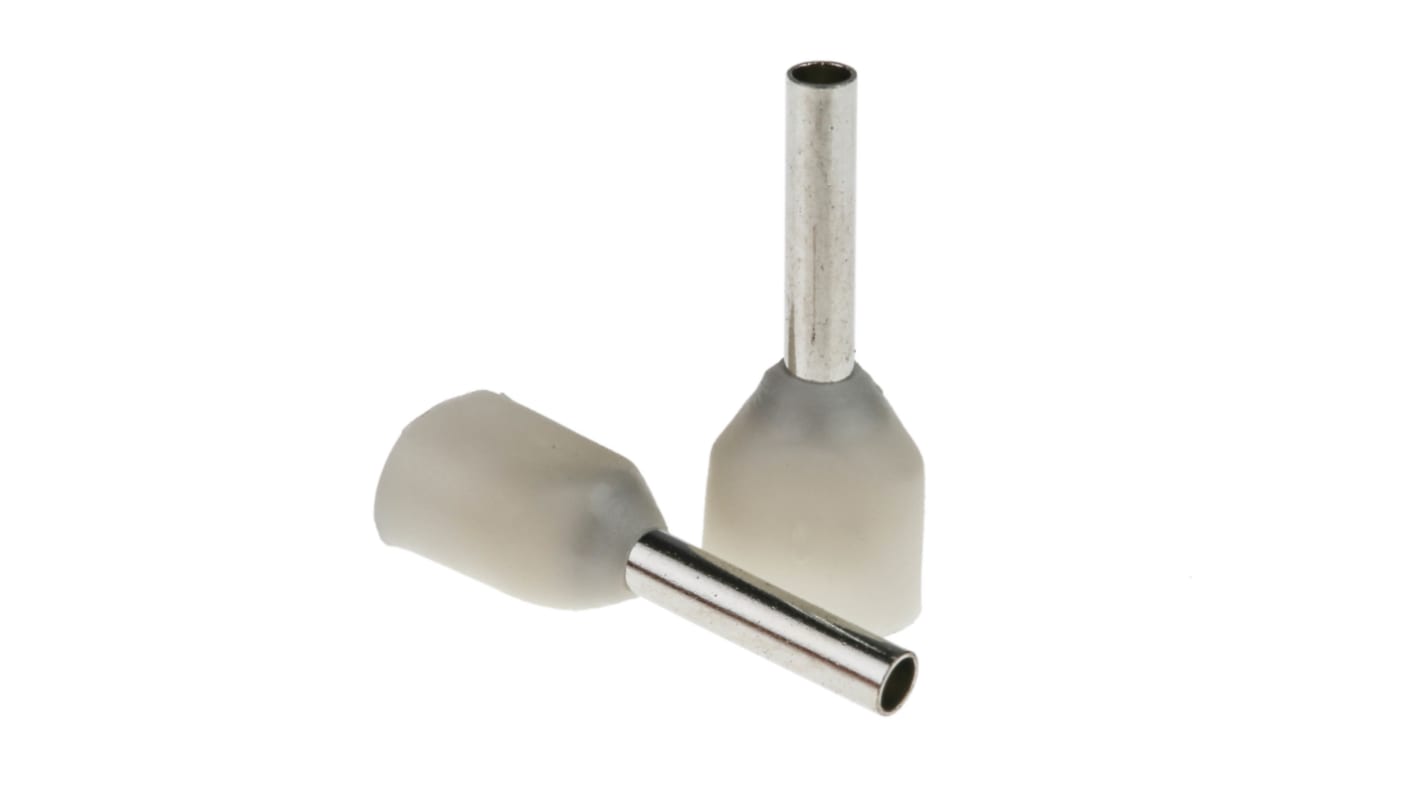

Boccola a crimpare RS PRO, Isolato, Bianco, lunghezza pin 8mm, filo max 2 x 0.5mm², 2 x 22AWG

Da RS PRO una gamma di ghiere bootlace (note anche come terminali per cavi) di alta qualità con codice colore e doppia entrata per fornire una terminazione pulita ai cavi multifilari. Queste affidabili boccole per cavi garantiscono un collegamento sicuro quando si collegano i fili alle morsettiere e ai morsetti prigionieri.

Che cos'è una boccola?
Una boccola è un tubo metallico o una boccola con un collare isolante sagomato con codice colore realizzato in nylon. La boccola viene fatta scorrere sull'estremità di un filo multi-trefolo, crimpata e quindi inserita in un collegamento con morsetto a vite o a molla.

Dove viene utilizzata una boccola?
Quando l'estremità di un filo multi-trefolo viene spelata e collocata direttamente sotto un morsetto a vite, i trefoli del filo si sfiano naturalmente sotto la pressione della vite. Alcuni trefoli si smarrano. Ciò riduce la qualità del collegamento elettrico e può anche causare cortocircuiti elettrici. Quando si utilizza una boccola, la forma a imbuto isolata con il suo design svasato cattura tutti i trefoli. Questi trefoli vengono quindi crimpati insieme nel tubo della boccola. La boccola crimpata viene quindi inserita nel terminale per creare un collegamento elettrico

Caratteristiche e vantaggi
• Il collare di isolamento accetta due fili multi-trefolo
• Eccellente collegamento elettrico
• Riduce i cortocircuiti
• Collare DIN con codice colore per una facile identificazione della dimensione della boccola
• Collare isolato in nylon per ridurre la dispersione e l'intrusione di gas
• Tubo in rame stagnato per un'eccellente conduttività
• Il terminale a crimpare può essere inserito e rimosso ripetutamente senza degradare l'estremità del filo

Applicazioni
Le boccole sono utilizzate su cavi a più fili che vengono inseriti in morsetti a vite e morsettiere. Le applicazioni includono unità di consumo, interruttori automatici, pannelli di controllo elettrici e qualsiasi tipo di apparecchiatura che richiede un collegamento a filo multi-trefolo.

Domande e risposte

Come crimpare una boccola
Selezionare la taglia corretta della boccola e spelare l'estremità del filo. Tagliare i fili alla stessa lunghezza del terminale e attorcigliare i fili insieme. Far scorrere la boccola (prima collare isolato) sulle estremità del filo fino a quando i trefoli non sono a filo con l'estremità del tubo. Mediante una pinza a crimpare a cricchetto, inserire il tubo metallico della boccola nell'apposita sezione di crimpatura (indicata dalle dimensioni contrassegnate sull'utensile). Premere insieme i manici dell'utensile fino a quando il cricco non si rilascia. Una pinza a crimpare a cricchetto è preferibile in quanto le impugnature rimangono bloccate fino al completamento di un ciclo di crimpatura completo impedendo crimpature parziali. L'estremità del filo crimpato è ora pronta per essere inserita nel terminale di collegamento

Strumenti di crimpatura adatti
Per le boccole con una gamma di dimensioni del filo da 0,5 a 6 mm² utilizzare l'utensile a crimpare numero di serie del telaio 848-391 con set di stampi 848-420
Per boccole con dimensioni del filo comprese tra 10 e 25 mm² utilizzare il numero di serie dell'utensile a crimpare 297-2935

-
