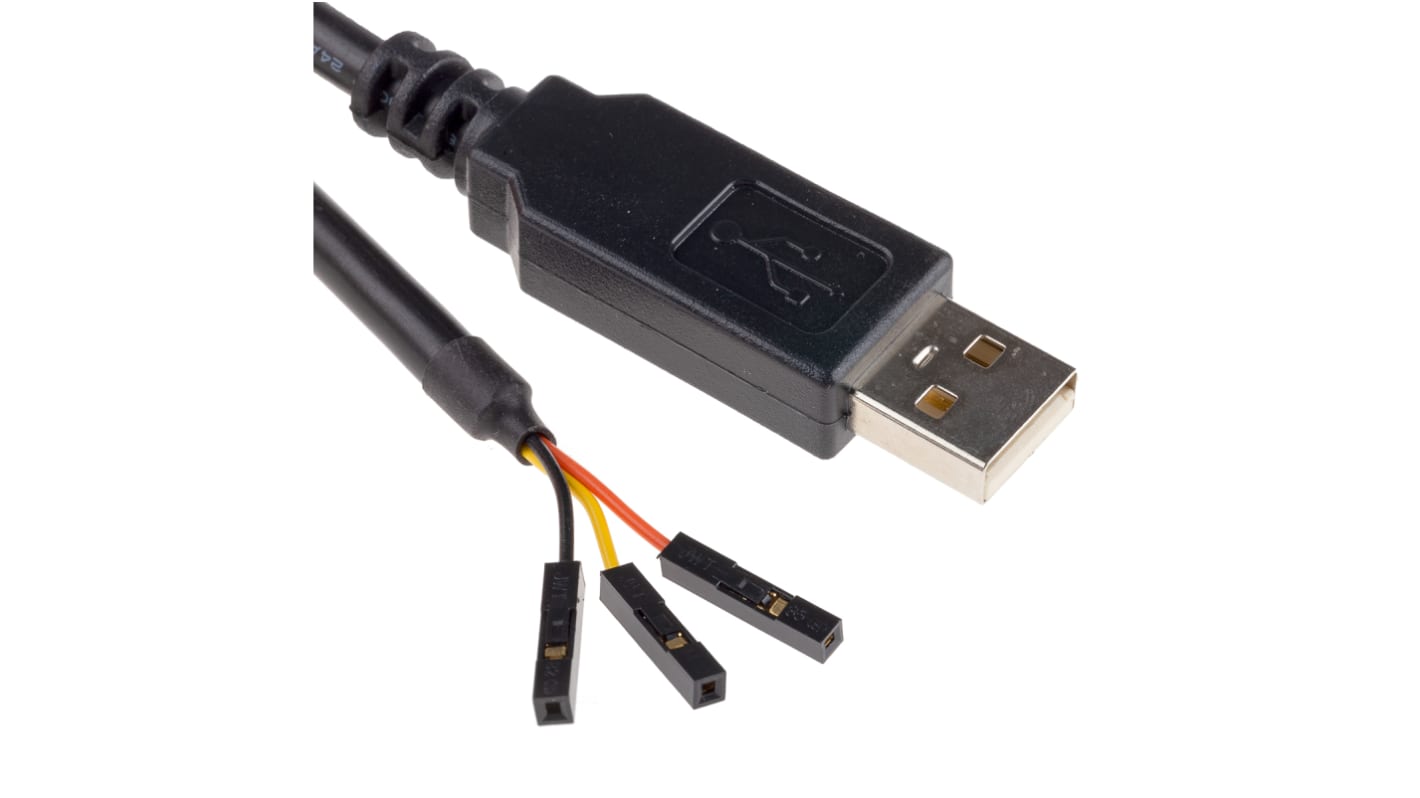

Cavo convertitore da USB a UART seriale a livello TTL per Raspberry Pi, FTDI Chip
Il dispositivo TTL-232R-Rpi di FTDI è un cavo convertitore UART seriale da USB a livello TTL progettato per l'uso con un Raspberry Pi. È presente un connettore USB con compatibilità USB 2.0 Full Speed e 3 connettori con passo da 0,1 m a polo singolo che si collegano a una porta seriale sulla scheda Raspberry Pi. Il cavo è configurato per elaborare e condurre elettricamente segnali UART di livello logico da +3,3 V.
Qual è lo scopo del cavo?
Questo cavo offre un metodo semplice per analizzare ed eseguire il debug della programmazione Raspberry Pi. Questo cavo è collegato alla ricezione/trasmissione UART del processore ARM di Raspberry Pi ARM e fornisce informazioni dettagliate dal kernel Linux al PC.
Descrizione del segnale del cavo
GND; nero - pin di alimentazione di terra del dispositivo. Si collega al pin di terra RPI
TXD; arancione - uscita trasmissione dati asincroni. Si collega all'ingresso RXD sulla scheda RPi
RXD; Giallo - ingresso ricezione dati asincroni. Si collega all'uscita TXD sulla scheda RPi
Caratteristiche principali di TTL-232R-Rpi
EEPROM interna
Corrente di sospensione e d'esercizio più bassa
Basso consumo di larghezza di banda USB
Opzione di attivazione di uscita elevata
Inversione del segnale del pin UART
Conforme a FCC e CE
Ingressi TTL a 3,3 V
Conforme a FCC e CE
Parametri di comunicazione
Velocità: 115200 baud
Bit: 8
Parità: nessuna
Bit di stop: 1
Controllo flusso: nessuno
Informazioni applicazione
Il cavo TTL-232R-RPi FTDI fornisce soluzioni UART da USB a livello TTL ed è personalizzato per l'utilizzo con il Raspberry Pi.
La community di Raspberry Pi
C'è una considerevole percezione di community in Raspberry Pi. Il sito Raspberry Pi presenta progetti, blog e software da scaricare per familiarizzare con il prodotto o persino per favorire lo sviluppo delle proprie idee. È inoltre disponibile una sezione Forum dove si possono trattare argomenti e chiedere aiuto ad altri utenti Raspberry Pi. Sono disponibili guide e altra documentazione con le istruzioni per iniziare a lavorare sul progetto. Tutte queste informazioni sono reperibili sul sito: https://www.raspberrypi.org/
Qual è lo scopo del cavo?
Questo cavo offre un metodo semplice per analizzare ed eseguire il debug della programmazione Raspberry Pi. Questo cavo è collegato alla ricezione/trasmissione UART del processore ARM di Raspberry Pi ARM e fornisce informazioni dettagliate dal kernel Linux al PC.
Descrizione del segnale del cavo
GND; nero - pin di alimentazione di terra del dispositivo. Si collega al pin di terra RPI
TXD; arancione - uscita trasmissione dati asincroni. Si collega all'ingresso RXD sulla scheda RPi
RXD; Giallo - ingresso ricezione dati asincroni. Si collega all'uscita TXD sulla scheda RPi
Caratteristiche principali di TTL-232R-Rpi
EEPROM interna
Corrente di sospensione e d'esercizio più bassa
Basso consumo di larghezza di banda USB
Opzione di attivazione di uscita elevata
Inversione del segnale del pin UART
Conforme a FCC e CE
Ingressi TTL a 3,3 V
Conforme a FCC e CE
Parametri di comunicazione
Velocità: 115200 baud
Bit: 8
Parità: nessuna
Bit di stop: 1
Controllo flusso: nessuno
Informazioni applicazione
Il cavo TTL-232R-RPi FTDI fornisce soluzioni UART da USB a livello TTL ed è personalizzato per l'utilizzo con il Raspberry Pi.
La community di Raspberry Pi
C'è una considerevole percezione di community in Raspberry Pi. Il sito Raspberry Pi presenta progetti, blog e software da scaricare per familiarizzare con il prodotto o persino per favorire lo sviluppo delle proprie idee. È inoltre disponibile una sezione Forum dove si possono trattare argomenti e chiedere aiuto ad altri utenti Raspberry Pi. Sono disponibili guide e altra documentazione con le istruzioni per iniziare a lavorare sul progetto. Tutte queste informazioni sono reperibili sul sito: https://www.raspberrypi.org/
Specifiche
Attributo | Valore |
---|---|
Tipo di cavo | Cavo USB-UART |
Lunghezza cavo | 1m |
Colore | Nero |
