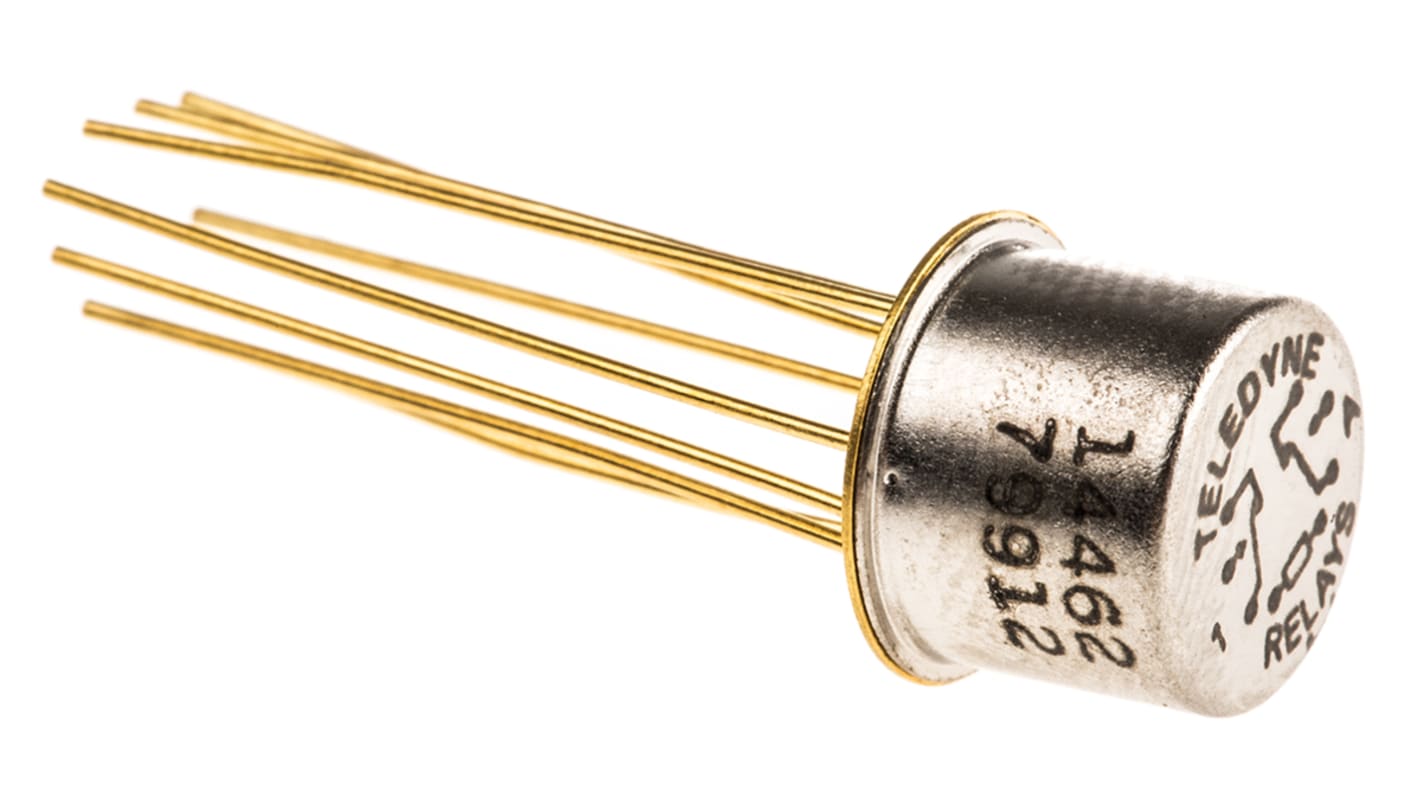

Teledyne Relè RF Montaggio su circuito stampato, con contatto DPDT, tensione bobina 12 V dc, diametro 9.4 mm
- Codice RS:
- 399-9385
- Codice costruttore:
- ER412-12A
- Costruttore:
- Teledyne
Sconto per quantità disponibile
Prezzo per 1 unità*
128,67 €
(IVA esclusa)
156,98 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 27 unità pronte per la spedizione da un'altra sede
- Più 30 unità in spedizione dal 06 novembre 2026
- Più 4 unità in spedizione dal 04 dicembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 - 9 | 128,67 € |
| 10 - 49 | 123,65 € |
| 50 - 99 | 119,15 € |
| 100 - 249 | 114,90 € |
| 250 + | 110,92 € |
*prezzo indicativo
- Codice RS:
- 399-9385
- Codice costruttore:
- ER412-12A
- Costruttore:
- Teledyne
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Teledyne | |
| Tipo prodotto | Relè RF | |
| Resistenza bobina | 390Ω | |
| Resistenza contatto | 100mΩ | |
| Perdita di inserzione | 0.4dB | |
| Configurazione contatto | DPDT | |
| Con terminazione/senza terminazione | Foro passante | |
| Tipo montaggio | Montaggio su circuito stampato | |
| Rapporto onda stazionaria VSWR o ROS | 07 dB (1 GHz) | |
| Minima temperatura operativa | -65°C | |
| Temperatura massima di funzionamento | 125°C | |
| Serie | 412 | |
| Standard/Approvazioni | RoHS | |
| Lunghezza | 9.4mm | |
| Potenza bobina | 450mW | |
| Altezza | 9.86mm | |
| Materiale contatti | Placcato oro | |
| Seleziona tutto | ||
|---|---|---|
Marchio Teledyne | ||
Tipo prodotto Relè RF | ||
Resistenza bobina 390Ω | ||
Resistenza contatto 100mΩ | ||
Perdita di inserzione 0.4dB | ||
Configurazione contatto DPDT | ||
Con terminazione/senza terminazione Foro passante | ||
Tipo montaggio Montaggio su circuito stampato | ||
Rapporto onda stazionaria VSWR o ROS 07 dB (1 GHz) | ||
Minima temperatura operativa -65°C | ||
Temperatura massima di funzionamento 125°C | ||
Serie 412 | ||
Standard/Approvazioni RoHS | ||
Lunghezza 9.4mm | ||
Potenza bobina 450mW | ||
Altezza 9.86mm | ||
Materiale contatti Placcato oro | ||
Relè RF Teledyne D
Il relè a tenuta ermetica DPDT per montaggio su circuito stampato serie ER412 Teledyne viene attivato con tensione coil 12VDC. Questo relè è dotato di un contatto in lega di metallo placcato oro che assicura un'eccellente corrente elevata e capacità di commutazione del circuito a secco. La sua capacità intercontatto intrinsecamente bassa e le perdite di circuito di contatto, il relè si è dimostrato un eccellente interruttore RF ultraminiaturizzato per gamme di frequenza ben nello spettro UHF.
Caratteristiche e vantaggi
La resistenza coil è 390ohm
Le dimensioni sono 9,4 mm x 10,29 mm x 9,86 mm
Schermatura EMI
Estremamente resistente alle ESD
Temperatura d'esercizio compresa tra -65 °C e 125 °C.
Commutazione tra 10μA e 10mV a 28VDC
Elevati rapporti forza/massa per resistenza agli urti e alle vibrazioni
Esclusivo design unframe che fornisce un'elevata efficienza magnetica e rigidità meccanica
Certificazioni
ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
