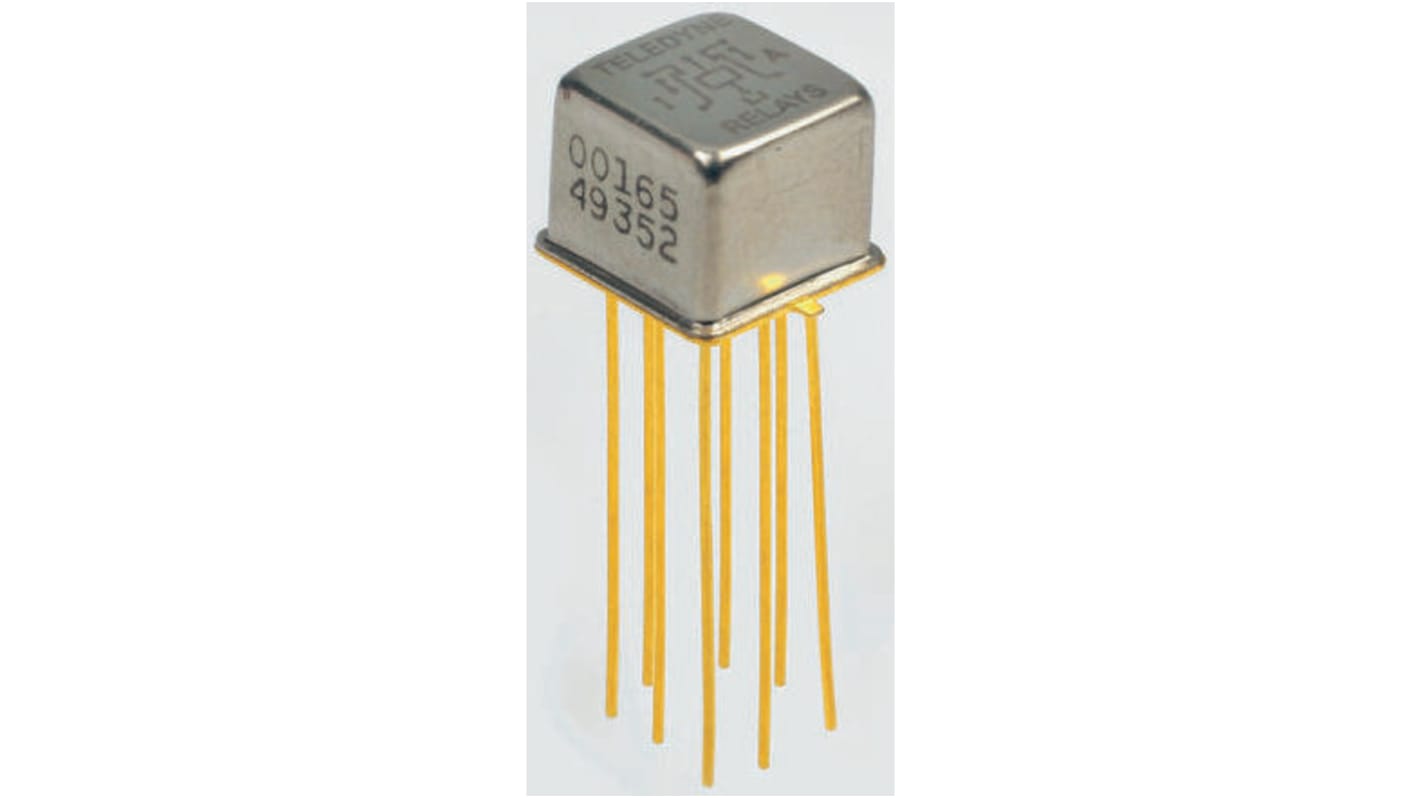

Relè RF Montaggio su circuito stampato, con contatto DPDT, tensione bobina 12V cc

I relè RF ripetibili Centigrid® RF100 e GRF100, insieme ai relè RF ripetibili sensibili Centigrid® RF103 e GRF103, sono ultra-miniaturizzati, sigillati ermeticamente con configurazioni di contatti DPDT progettati per fornire una migliore ripetibilità del segnale RF sulla gamma di frequenze.
Il modello RF103 con montaggio a foro passante (numero di serie 758-2509) e il modello GRF103 con montaggio a superficie (numero di serie 758-2470) sono versioni a bobina sensibile del modello RF100 con montaggio a foro passante (numeri di serie 399-9414 e 399-9420); hanno una resistenza della bobina doppia rispetto alle versioni standard e richiedono quindi metà della potenza per funzionare.
Sia il tipo sensibile che quello standard hanno un passo Centigrid® di 2,54 mm. L'RF100(399-9414 e 399-9420) ha un'altezza del profilo di 7,37 mm, l'RF103(758-2509) ha un profilo di 10,03 mm, il GRF103(758-2470) ha un'altezza del profilo di 11,05 mm.
I relè Centigrid® GRF100 e GRF103 a montaggio superficiale sono dotati di un esclusivo schermo di massa che isola e scherma ogni conduttore per garantire un eccellente isolamento da contatto a contatto e da polo a polo
. Questo schermo di terra fornisce un'interfaccia di terra che migliora le prestazioni ad alta frequenza e la ripetibilità parametrica.
Questi relè Centigrid® sono progettati per essere utilizzati nella commutazione di attenuatori RF in applicazioni di test e misurazione, nelle funzioni di commutazione di bypass e combinatori in applicazioni GSM, nelle LAN wireless e in molte altre applicazioni che richiedono prestazioni elevate e affidabili in cui devono essere trasferiti segnali ad alta velocità.

Larghezza di banda larga
A tenuta ermetica
Contatti dorati
Contenitore metallico per la schermatura EMI con alta resistenza all'interferenza ESD
Elevato isolamento tra i percorsi di controllo e di segnale
Resistenza eccellente agli urti e alle vibrazioni
Alta affidabilità ed eccellente resistenza alle condizioni ambientali estreme
La struttura singola fornisce un'elevata efficienza magnetica e rigidità meccanica

Montaggio su foro passante per i relè Centigrid® serie RF100 e RF103, montaggio superficiale per le serie GRF100 e GRF103.
