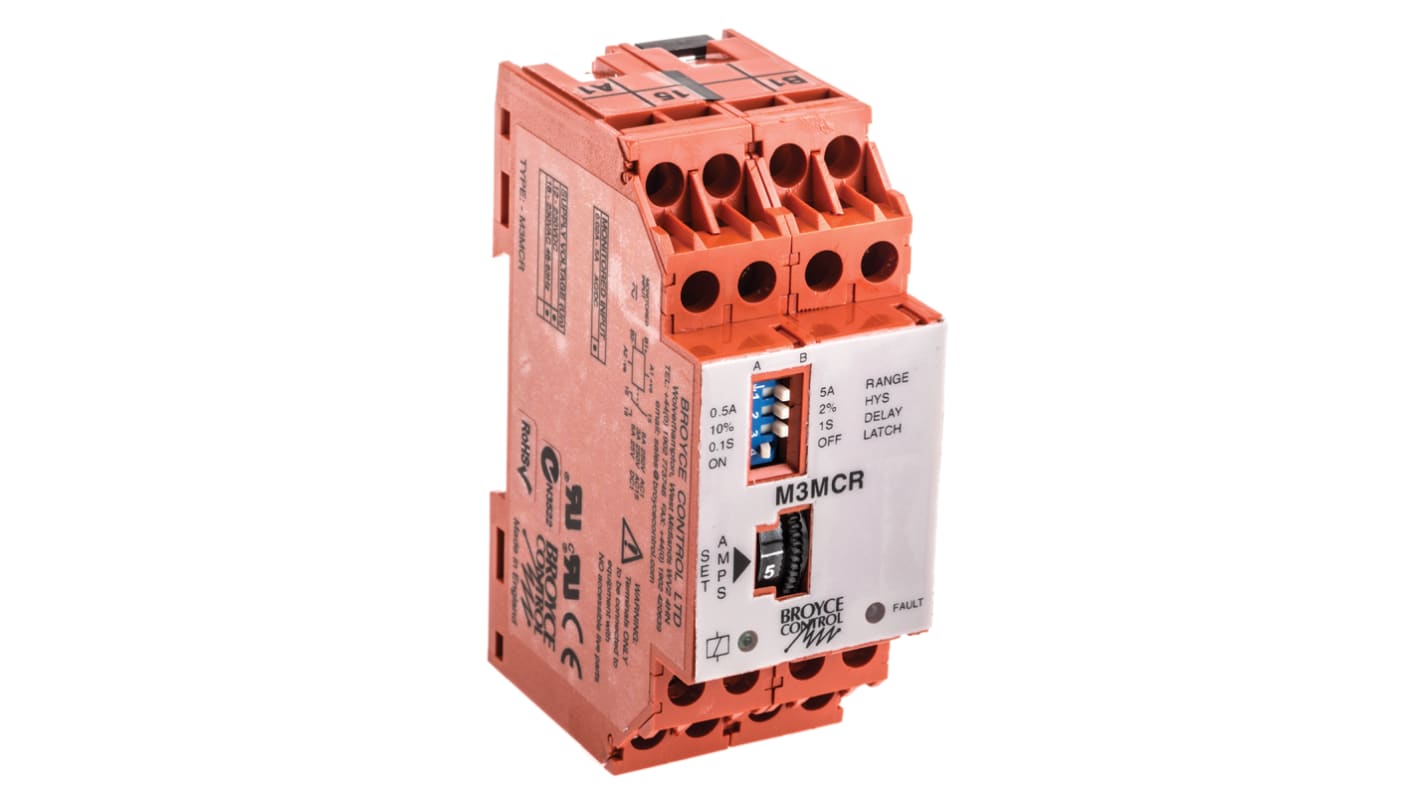

Relè di monitoraggio Corrente Broyce Control M3MCR, SPDT

Relè di rilevamento elettrico con un'ampia varietà di regolazioni eseguibili dall'utente e progettati per soddisfare le esigenze della maggior parte delle comuni applicazioni industriali e commerciali
I relè sono adatti al montaggio su guida DIN simmetrica o per l'installazione in alloggiamenti appositamente costruiti (DIN 43 880)
Le altre funzioni sono:
Contatti relè di uscita 8A, 250V∼/24V= Con o senza bloccaggio selezionabile tramite un interruttore montato anteriormente
La modalità di scatto può essere impostata per:
Impostazione alta a prova di guasto. Il relè viene eccitato ad un valore predefinito e diseccitato a tale valore o sopra di esso, oppure qualora l'alimentazione al relè s'interrompa.

Impostazione bassa a prova di guasto. Il relè viene eccitato sopra un valore predefinito e diseccitato a tale valore o sotto di esso, oppure qualora l'alimentazione al relè s'interrompa.
Questa modalità viene selezionata al momento dell'installazione a mezzo di un interruttore montato posteriormente.
Livello d'isteresi regolabile: per il 2% o il 10% del valore predefinito. Selezionabile tramite un interruttore montato anteriormente
Opzione di ritardo dello scatto: 100ms o 1 secondo, selezionabile tramite un interruttore montato anteriormente
Relè di rilevamento tensione per due gamme di valori:

Gamma 1: da 1 a 26,5Vc.a. o c.c.

Gamma 2: da 10 a 265Vc.a. o c.c.
Il relè seleziona automaticamente c.a. o c.c.
Relè di rilevamento corrente per due gamme di valori:

Gamma 1: da 20mA a 500mA

Gamma 2: da 0,2A a 5A
Per il rilevamento di correnti più alte si può utilizzare un trasformatore di corrente con carico secondario di 5A
Le gamme vengono selezionate a mezzo di interruttori montati anteriormente
Libretto delle istruzioni fornito a corredo

Gamma economica Broyce

Indicazione LED
Montaggio su guida DIN con uscite relè SPDT e materiale ignifugo conforme allo standard ULV94 V0
Gamma di variazione della tensione di alimentazione: da 0,85 a 1,15 x U_n
Temperatura d'esercizio: da -20°C a +60°C (629-831 e 629-847: da -10°C a +55°C)
Vita elettrica: 1,5x10⁵ operazioni al carico nominale

Portata contatti relè di uscita pari a 250 V c.a.
