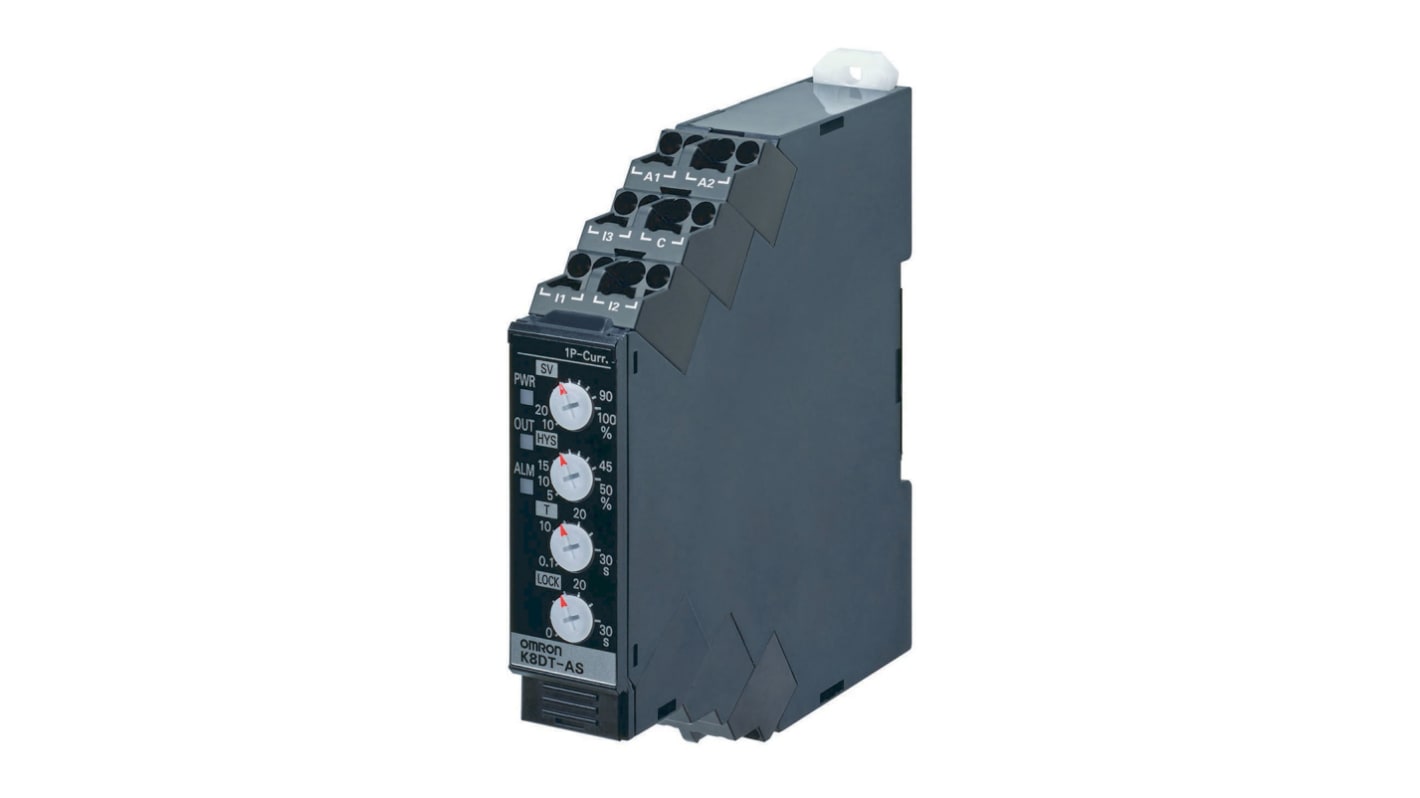

Relè di monitoraggio Corrente Omron K8DT-AS2CA serie K8DT-AS, SPDT

i relè a corrente monofase K8DT-AS/AW Omron rilevano gli errori nei motori e in altre apparecchiature attraverso le variazioni di corrente.

Monitoraggio delle correnti c.a. o c.c. con un relè.
Utilizzo con i trasformatori di corrente disponibili in commercio
Larghezza di 17,5 mm per ridurre lo spazio richiesto su pannelli.
Terminale Plus a innesto che riduce le operazioni di cablaggio.
Due fori di inserimento per cablaggio crossover (tutti i terminali).

Il dispositivo K8DT-AS consente l'uso in modalità sovracorrente o sottocorrente.
Il dispositivo K8DT-AW consente il monitoraggio di sovracorrente e sottocorrente simultaneamente

• Pannelli di controllo ridimensionati.
• Cablaggio ridotto.
• Rilevamento degli errori nei motori e in altre apparecchiature tramite le variazioni di corrente.
• Uso in modalità sovracorrente o sottocorrente.
• Funzionamento come allarme.
• Impostazione dei valori di soglia.
• L'uscita allarme può essere impostata come uscita a relè o a transistor.
• Segnale di ingresso - tensione, corrente, elettrodo livello dell'acqua e temperatura (termocoppia o termometro con resistenza al platino) come ingresso.
• Basso consumo energetico.
• Affidabilità a lungo termine.
• Affidabilità in condizioni di scarsa rumorosità.
• Profilo sottile di 17,5 mm

• Relè di monitoraggio della corrente.
• Monofase.
• Uscita a contatto SPDT.
• Alimentatore da 100 a 240 V c.a.
• Gamma di impostazioni da 0,1 a 1 A c.a./c.c., da 0,5 a 5 A c.a./c.c.
• Disponibile con ingresso diretto o trasformatore di corrente.
• Se si utilizzano altri trasformatori di corrente, non superare la capacità di sovraccarico.

• Alimentazione da 100 a 240 V c.a., 50/60 Hz, 24 V c.c.
• Reset manuale/automatico (commutabile)
• Reset manuale - disattiva l'alimentazione per un minimo di 1 sec.
• Tempo di blocco all'avvio da 0 a 30 s.
• LED verde di accensione (PWR)
• LED giallo di uscita (OUT)
• LED rosso uscita a relè (ALM)
• Un relè con contatto SPDT, commutabile normalmente chiuso (NC) e normalmente aperto (NA) tramite DIP switch.
• Montaggio su guida DIN
• Peso: 100 g
• Materiale del contenitore: PC, UL 94 V-0.
• Colore N1.5
• Protezione IP20 (terminali)

Un relè di misurazione/monitoraggio è un dispositivo di controllo di protezione, con vari tipi disponibili adatti per ciò che si vuole monitorare. I relè ricevono i segnali di ingresso quindi li monitorano e inviano un segnale di allarme quando viene raggiunto un valore impostato (relè di allarme). I relè proteggono le apparecchiature contro i guasti da sovratensione e sovracorrente. Relè per il monitoraggio di alimentatori c.a., tensione e corrente, segnali analogici per rilevare attività insolite in apparecchiature rispetto alle soglie di allarme impostate.

• Relè di protezione del motore
• Relè di monitoraggio della temperatura
• Relè di controllo del livello dell'acqua
• Tensione
• Corrente

EN 60947-5-1, UL 60947-5-1, terminali IP 20

Relè di controllo serie Omron K8DT

I relé di misurazione e monitoraggio Omron K8DT fanno parte del concetto di design di valore per i pannelli che porta la progettazione e la produzione dei pannelli di controllo a nuovi livelli. La serie K8DT protegge importanti apparecchiature dai danni usando diversi relè di misurazione e monitoraggio conformi agli standard di sicurezza internazionali. Il basso consumo energetico e la bassa generazione di calore garantiscono una lunga durata utile.

Riduzione degli ingombri

La serie K8DT può aiutare a ridurre i pannelli di controllo riducendo la larghezza tra le canaline e lo spazio vuoto sul pannello. Il corpo sottile offre lo spazio per il montaggio di più dispositivi nel pannello di controllo della stessa dimensione per aumentare la funzionalità del pannello.

Terminali a innesto Plus

Le morsettiere a innesto Plus su tutti i relè K8DT riducono i tempi necessari ai lavori di cablaggio. I terminali a innesto Plus consentono l'inserimento di cavi rigidi e intrecciati con puntali o boccole senza la necessità di utensili.
