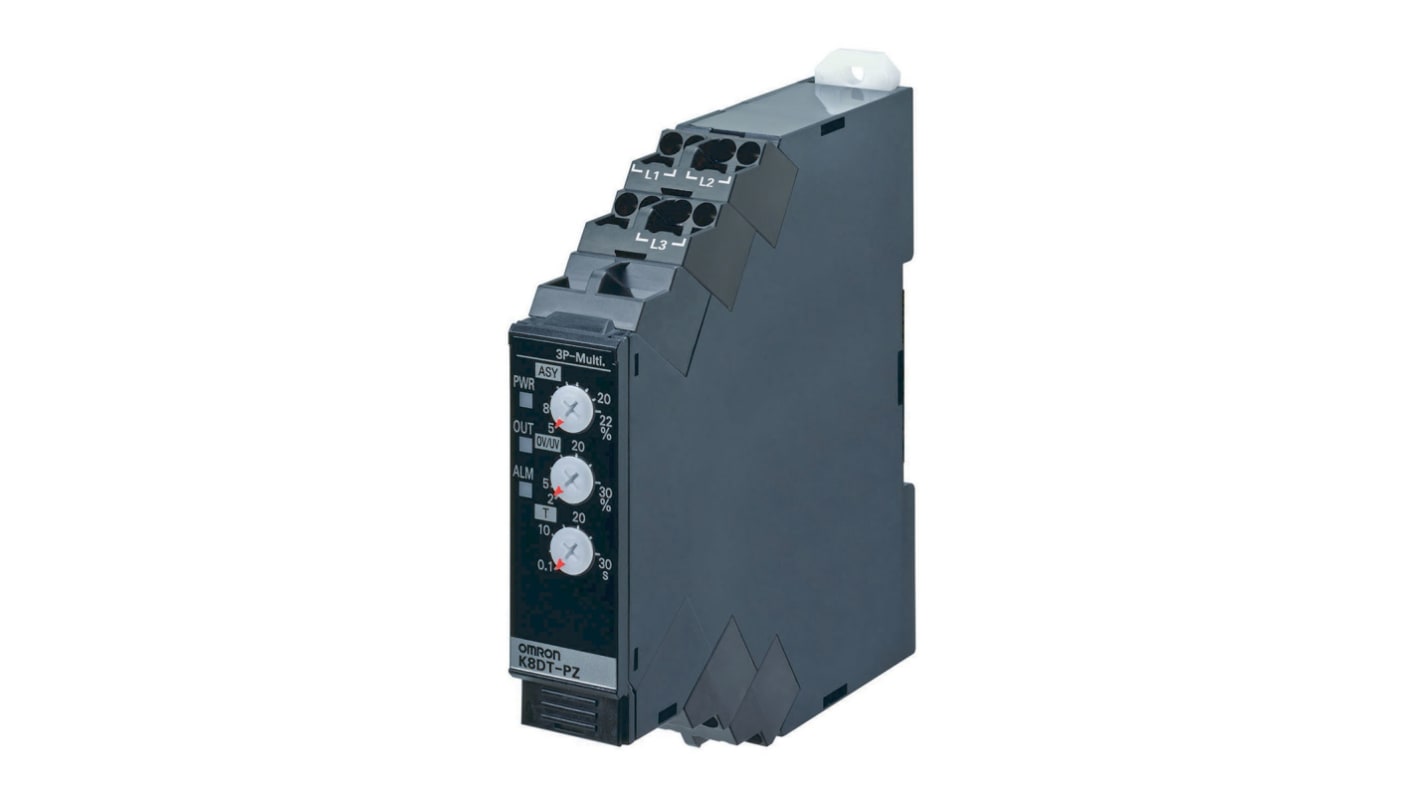

Relè di monitoraggio Omron K8DT-PZ2TN serie K8DT-PZ, SPST

Il monitor trifase di sequenza e perdita di fase K8DT-PZ Omron protegge motori e altre apparecchiature da tensioni instabili nel sistema di alimentazione. Rilevamento di sottotensione, sovratensione, asimmetria di tensione, sequenza di fase e perdita di fase per tre alimentatori monofase.

Rilevamento della perdita di fase mentre il motore è in funzione
Maggiore resistenza al rumore degli inverter
Larghezza di 17,5 mm per ridurre lo spazio richiesto su pannelli
Terminale a innesto Plus lavoro che riduce le operazioni di cablaggio
Due fori di inserimento per cablaggio crossover (tutti i terminali)

• Riduzione delle dimensioni dei pannelli di controllo.
• Cablaggio ridotto.
• Rilevamento degli errori nei motori e in altre apparecchiature.
• Uso in modalità sovracorrente o sottocorrente.
• Funzionamento come allarme.
• Impostazione dei valori di soglia.
• L'uscita allarme può essere impostata come uscita a relè o a transistor.
• Segnale di ingresso - tensione, corrente, elettrodo livello dell'acqua e temperatura (termocoppia o termometro con resistenza al platino) come ingresso.
• Basso consumo energetico.
• Il montaggio laterale è possibile.
• Affidabilità a lungo termine.
• Affidabilità in condizioni di scarsa rumorosità.
• Profilo sottile di 17,5 mm

• Relè di monitoraggio della tensione trifase
• Asimmetria.
• Relè di perdita di fase sequenza di fase.
• Rileva sottotensioni e sovratensioni.
• A 3 fili.
• Set di gamme di ingresso con interruttore rotativo
• Uscita a transistor.
• Tensione di ingresso trifase, a 3 fili da 380 a 480 V c.a.
• Carico di ingresso: 2,7 Va
• Sequenza di fase: 0,1 s ±0,05 s
• Perdita di fase: 0,1 s massimo.
• Capacità di corrente: 10 A (per polo)
• Inserimenti: 50 volte.

• Reset automatico
• Protegge dalle tensioni instabili dell'alimentazione.
• LED verde di accensione (PWR)
• Uscita LED giallo (OUT)
• Uscita LED rosso (ALM) allarme
• Un relè con contatto SPDT.
• Montaggio su guida DIN o a vite.
• Peso: 100 g
• Materiale del contenitore: PC, UL 94 V-0.
• Colore N1.5
• Protezione IP20 (terminali)

Un relè di misurazione/monitoraggio è un dispositivo di controllo di protezione, con vari tipi disponibili adatti per ciò che si vuole monitorare. I relè ricevono i segnali di ingresso quindi li monitorano e inviano un segnale di allarme quando viene raggiunto un valore impostato (relè di allarme). I relè proteggono le apparecchiature contro i guasti da sovratensione e sovracorrente. Relè per il monitoraggio di alimentatori c.a., tensione e corrente, segnali analogici per rilevare attività insolite in apparecchiature rispetto alle soglie di allarme impostate.

• Relè di protezione del motore
• Relè di monitoraggio della temperatura
• Relè di controllo del livello dell'acqua
• Tensione
• Corrente

EN 60947-5-1, UL 60947-5-1, terminali IP 20

Relè di controllo serie Omron K8DT

I relé di misurazione e monitoraggio Omron K8DT fanno parte del concetto di design di valore per i pannelli che porta la progettazione e la produzione dei pannelli di controllo a nuovi livelli. La serie K8DT protegge importanti apparecchiature dai danni usando diversi relè di misurazione e monitoraggio conformi agli standard di sicurezza internazionali. Il basso consumo energetico e la bassa generazione di calore garantiscono una lunga durata utile.

Riduzione degli ingombri

La serie K8DT può aiutare a ridurre i pannelli di controllo riducendo la larghezza tra le canaline e lo spazio vuoto sul pannello. Il corpo sottile offre lo spazio per il montaggio di più dispositivi nel pannello di controllo della stessa dimensione per aumentare la funzionalità del pannello.

Terminali a innesto Plus

Le morsettiere a innesto Plus su tutti i relè K8DT riducono i tempi necessari ai lavori di cablaggio. I terminali a innesto Plus consentono l'inserimento di cavi rigidi e intrecciati con puntali o boccole senza la necessità di utensili.
