- Codice RS:
- 223-7790
- Costruttore:
- RS PRO
Prodotto non a stock - disponibile 02/07/2024, consegna il giorno successivo per ordini effettuati entro le 19:00
Prezzo per Unità
134,23 €
(IVA esclusa)
163,76 €
(IVA inclusa)
Unità | Per unità |
1 + | 134,23 € |
- Codice RS:
- 223-7790
- Costruttore:
- RS PRO
- Paese di origine:
- IN

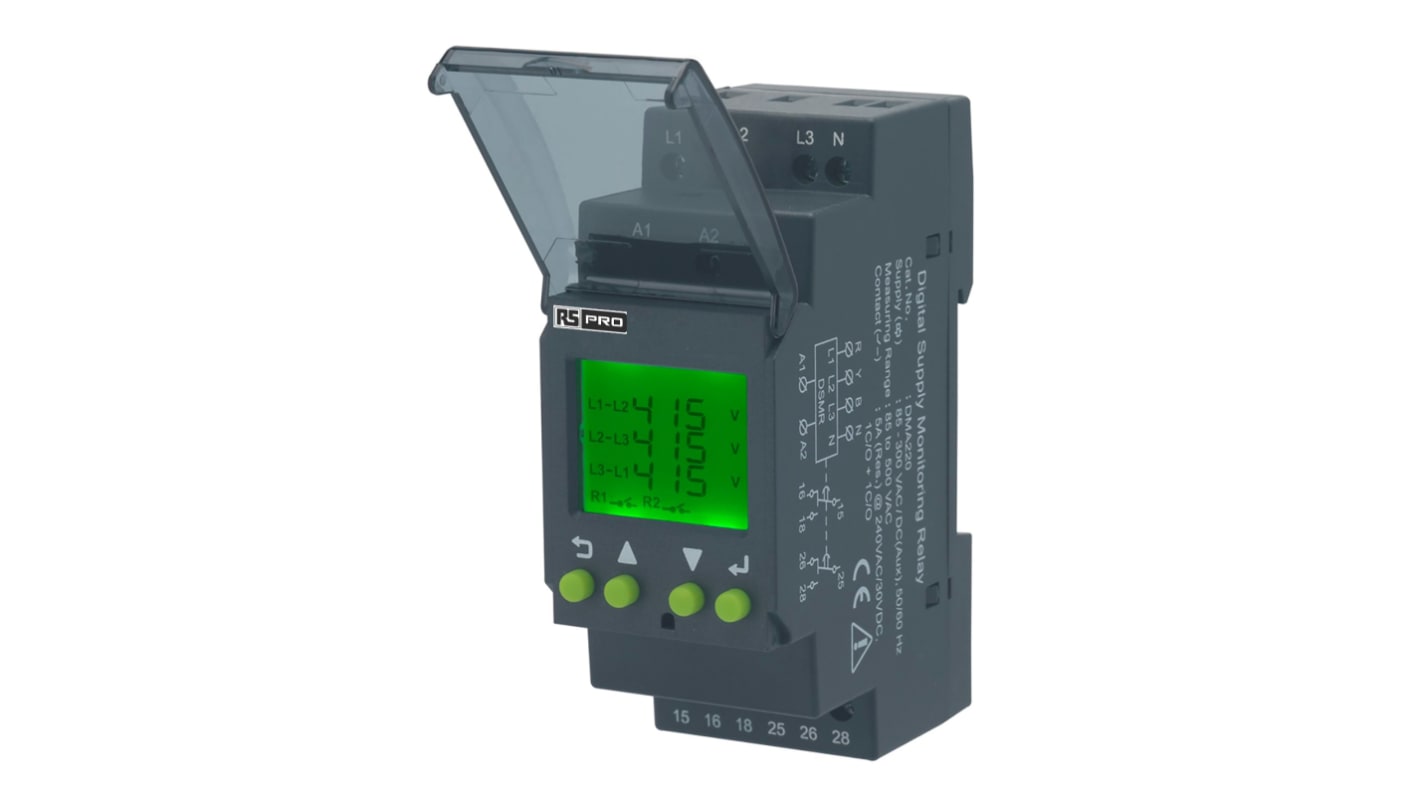

Relè di monitoraggio digitale RS Pro
RS Pro è orgogliosa di presentare una gamma completa di relè di monitoraggio del controllo progettati per sistemi monofase o trifase. Ogni relè è dotato di eccellenti caratteristiche per garantire un'efficace protezione contro tutti i tipi di guasti a bassa tensione. Questi dispositivi di monitoraggio di alta qualità offrono protezione da sovratensione e sottotensione, protezione contro la sequenza di fase della tensione, perdita di fase e asimmetria di fase, sovra e sotto frequenza e apertura neutra.
Schermo di visualizzazione
RS Pro è un relè di monitoraggio della tensione digitale trifase completo in un formato compatto. Comuni nei sistemi di comando, meccanismo di controllo, controllo macchine e distribuzione di rete. Monitora l'alimentazione trifase per rilevare eventuali guasti di fase. Protezione di motori, sistemi e dispositivi trifase e monofase da guasti di fase.
Memorizzazione a quattro chiavi
Misurazione del vero valore efficace fino all'armonica 15th
Misura la perdita di fase, la sequenza e l'asimmetria, la sottotensione e la sovratensione, il guasto neutro e la sovra/sottofrequenza
Allarmi di sovratensione/sottotensione, asimmetria, perdita di fase/sequenza, sovra/sottotensione e guasto neutro selezionabili
Display LCD retroilluminato
Misura la perdita di fase, la sequenza e l'asimmetria, la sottotensione e la sovratensione, il guasto neutro e la sovra/sottofrequenza
Allarmi di sovratensione/sottotensione, asimmetria, perdita di fase/sequenza, sovra/sottotensione e guasto neutro selezionabili
Display LCD retroilluminato
Collegamento
- Il collegamento per la tensione di alimentazione e il relè è illustrato sul lato del dispositivo.
Caratteristiche e vantaggi
- Display LCD con retroilluminazione verde
- Montaggio su guida DIN
- Misurazione del vero valore efficace 2kHz velocità di campionamento @
- Protezione contro perdita di fase, sequenza di fase, asimmetria di fase, sottotensione, sovratensione, Guasto neutro, sovrafrequenza e sottofrequenza
- Può essere configurato per alimentatori trifase a 3 fili o trifase a 4 fili, 145-500VAC (DMA220 50-500VAC)
- Sovratensione/sottotensione selezionabili, asimmetria, perdita di fase, sequenza di fase, sovrafrequenza sotto frequenza e monitoraggio guasto neutro
Caratteristiche principali Prominent
- Ritardo ON-OFF regolabile
- Ritardo in secondi/minuti
- USCITE relè SINGOLE e doppie 5a
- Due uscite relè separate con programmazione indipendente
- Protezione password
- Registro di 5 guasti precedenti per un migliore monitoraggio
- Configurazione relè fail-safe/non-fail-safe
- Modalità di allarme latch (reset manuale) e non latch (reset automatico)
Varianti RS Pro per relè di monitoraggio digitale
- 145-500 V c.a., relè di monitoraggio della tensione digitale, 1C/o = codice RS : 223-7788
- 145-500 V c.a., relè di monitoraggio della tensione digitale, 1C/o + 1C/o = codice RS : 223-7789
- 50-500 V c.a., relè di monitoraggio della tensione digitale con alimentazione ausiliaria 85-300Vac/c.c., 1C/o + 1C/o = codice RS
Applications
- Dispositivo di comando
- Meccanismo di comando
- Controllo della macchina
- Sistemi di distribuzione di rete
Attributo | Valore |
---|---|
Applicazione di controllo | Tensione |
Fase elettrica | 3 |
Configurazione contatto | DPDT |
Sensibilità alla tensione | Protezione da sovratensione, protezione sottotensione |
Tipo di montaggio | Guida DIN |
Ritardo | 2 → 999s |
Lunghezza | 66.21mm |
Tipo di terminale | Vite |
Temperatura di esercizio | -10 → +60°C |
Dimensioni | 36 x 90 x 67mm |
Massima temperatura operativa | +60°C |
Larghezza | 36mm |
Altezza | 90mm |
Minima temperatura operativa | -10°C |
- Codice RS:
- 223-7790
- Costruttore:
- RS PRO
- Paese di origine:
- IN
Relè di monitoraggio digitale RS Pro
RS Pro è orgogliosa di presentare una gamma completa di relè di monitoraggio del controllo progettati per sistemi monofase o trifase. Ogni relè è dotato di eccellenti caratteristiche per garantire un'efficace protezione contro tutti i tipi di guasti a bassa tensione. Questi dispositivi di monitoraggio di alta qualità offrono protezione da sovratensione e sottotensione, protezione contro la sequenza di fase della tensione, perdita di fase e asimmetria di fase, sovra e sotto frequenza e apertura neutra.
Schermo di visualizzazione
RS Pro è un relè di monitoraggio della tensione digitale trifase completo in un formato compatto. Comuni nei sistemi di comando, meccanismo di controllo, controllo macchine e distribuzione di rete. Monitora l'alimentazione trifase per rilevare eventuali guasti di fase. Protezione di motori, sistemi e dispositivi trifase e monofase da guasti di fase.
Memorizzazione a quattro chiavi
Misurazione del vero valore efficace fino all'armonica 15th
Misura la perdita di fase, la sequenza e l'asimmetria, la sottotensione e la sovratensione, il guasto neutro e la sovra/sottofrequenza
Allarmi di sovratensione/sottotensione, asimmetria, perdita di fase/sequenza, sovra/sottotensione e guasto neutro selezionabili
Display LCD retroilluminato
Misura la perdita di fase, la sequenza e l'asimmetria, la sottotensione e la sovratensione, il guasto neutro e la sovra/sottofrequenza
Allarmi di sovratensione/sottotensione, asimmetria, perdita di fase/sequenza, sovra/sottotensione e guasto neutro selezionabili
Display LCD retroilluminato
Collegamento
- Il collegamento per la tensione di alimentazione e il relè è illustrato sul lato del dispositivo.
Caratteristiche e vantaggi
- Display LCD con retroilluminazione verde
- Montaggio su guida DIN
- Misurazione del vero valore efficace 2kHz velocità di campionamento @
- Protezione contro perdita di fase, sequenza di fase, asimmetria di fase, sottotensione, sovratensione, Guasto neutro, sovrafrequenza e sottofrequenza
- Può essere configurato per alimentatori trifase a 3 fili o trifase a 4 fili, 145-500VAC (DMA220 50-500VAC)
- Sovratensione/sottotensione selezionabili, asimmetria, perdita di fase, sequenza di fase, sovrafrequenza sotto frequenza e monitoraggio guasto neutro
Caratteristiche principali Prominent
- Ritardo ON-OFF regolabile
- Ritardo in secondi/minuti
- USCITE relè SINGOLE e doppie 5a
- Due uscite relè separate con programmazione indipendente
- Protezione password
- Registro di 5 guasti precedenti per un migliore monitoraggio
- Configurazione relè fail-safe/non-fail-safe
- Modalità di allarme latch (reset manuale) e non latch (reset automatico)
Varianti RS Pro per relè di monitoraggio digitale
- 145-500 V c.a., relè di monitoraggio della tensione digitale, 1C/o = codice RS : 223-7788
- 145-500 V c.a., relè di monitoraggio della tensione digitale, 1C/o + 1C/o = codice RS : 223-7789
- 50-500 V c.a., relè di monitoraggio della tensione digitale con alimentazione ausiliaria 85-300Vac/c.c., 1C/o + 1C/o = codice RS
Applications
- Dispositivo di comando
- Meccanismo di comando
- Controllo della macchina
- Sistemi di distribuzione di rete
Attributo | Valore |
---|---|
Applicazione di controllo | Tensione |
Fase elettrica | 3 |
Configurazione contatto | DPDT |
Sensibilità alla tensione | Protezione da sovratensione, protezione sottotensione |
Tipo di montaggio | Guida DIN |
Ritardo | 2 → 999s |
Lunghezza | 66.21mm |
Tipo di terminale | Vite |
Temperatura di esercizio | -10 → +60°C |
Dimensioni | 36 x 90 x 67mm |
Massima temperatura operativa | +60°C |
Larghezza | 36mm |
Altezza | 90mm |
Minima temperatura operativa | -10°C |
