Relè di monitoraggio Fase ABB 1SVR730774R1300 CM-PAS.31S serie CM-PAS, DPDT

Codice RS:: 775-7882
Codice costruttore:: 1SVR730774R1300 CM-PAS.31S
Costruttore:: ABB

Relè di monitoraggio Fase ABB 1SVR730774R1300 CM-PAS.31S serie CM-PAS, DPDT

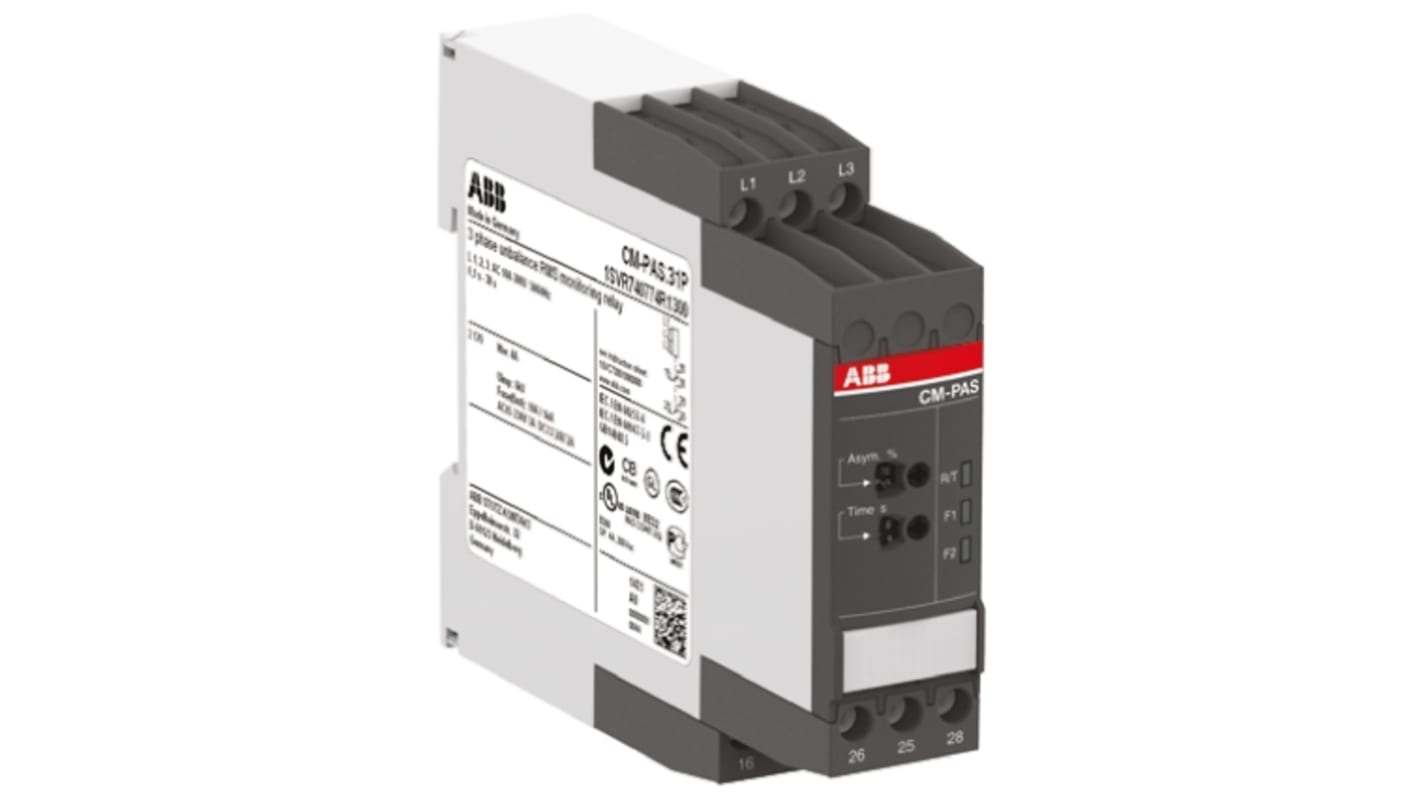

Immagine rappresentativa della gamma

Esplora la categoria

1 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)

Prezzo per Unità

195,00 €

(IVA esclusa)

237,90 €

(IVA inclusa)

Unità	Per unità
1 - 2	195,00 €
3 - 5	189,15 €
6 +	183,30 €

Codice RS:: 775-7882
Codice costruttore:: 1SVR730774R1300 CM-PAS.31S
Costruttore:: ABB

Documentazione Tecnica

Three-phase monitoring relays CM-PAS Data Sheet

Normative

Paese di origine:: DE

Dettagli prodotto

Relè di monitoraggio CM-PAS trifase

I CM-PAS.x1 sono relè per reti trifase. Controllano i parametri di fase, la sequenza di fase, i guasti di fase e gli squilibri di fase. Valore di soglia regolabile per il bilanciamento di fase in base al valore assoluto

Monitoraggio di rete trifase per la sequenza di fase, i guasti di fase, gli squilibri di faseValore
di soglia regolabile per il bilanciamento di fase in base al valore assoluto
Il ritardo di attivazione può essere impostato o spento per mezzo di una scala logaritmica
Tempo di attivazione (on-delay) ritardato
Alimentato dal circuito di rilevamento
Principio di misurazione a vero valore efficace
Contatti a 2 c/o (SPDT)
3 LED per l'indicazione di stato

Specifiche

Attributo	Valore
Applicazione di controllo	Fase
Fase elettrica	3
Configurazione contatto	DPDT
Tipo di montaggio	Guida DIN
Sensibilità fase	Errore di fase, Sbilanciamento di fase, Sequenza di fase
Ritardo	0,1 → 30 s, 0s
Serie	CM-PAS
Lunghezza	103.7mm
Altezza	85.6mm
Larghezza	22.5mm
Temperatura di esercizio	+60°C
Dimensioni	103.7 x 22.5 x 85.6mm
Tipo di terminale	Vite
Minima temperatura operativa	-25°C
Massima temperatura operativa	+60°C
