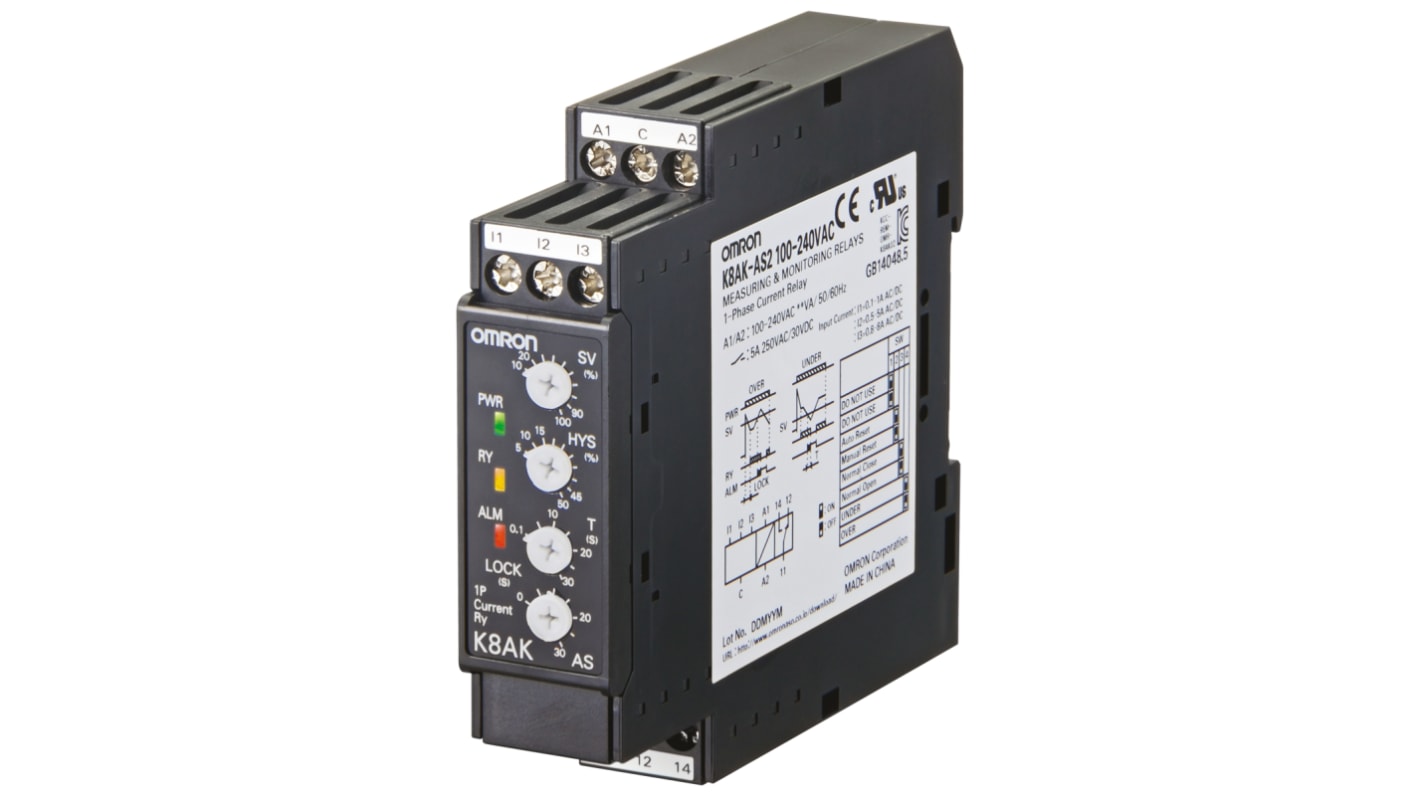

Relè di monitoraggio Corrente Omron K8AK-AS3 24VAC/DC serie K8AK-AS, SPDT
- Codice RS:
- 819-3214
- Codice costruttore:
- K8AK-AS3 24VAC/DC
- Costruttore:
- Omron
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 10/07/2024.
Aggiunto
Prezzo per Unità
146,25 €
(IVA esclusa)
178,43 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 4 | 146,25 € |
| 5 + | 140,32 € |
- Codice RS:
- 819-3214
- Codice costruttore:
- K8AK-AS3 24VAC/DC
- Costruttore:
- Omron
Documentazione Tecnica
Normative
Dettagli prodotto
Relè di monitoraggio Omron K8AK-AS/AW
La serie Omron K8AK di relè di monitoraggio è stata progettata sulla base di una lunga esperienza nel settore per effettuare il monitoraggio preciso e affidabile di apparecchiature e stabilimenti industriali. I relè K8AK-AW/AS sono adatti per il monitoraggio di sottocorrente e di sovracorrente, che il K8AK-AW è in grado di effettuare simultaneamente.
Il reset manuale e automatico può avvenire tramite un relè.
È possibile impostare singolarmente il blocco avvio e il tempo di funzionamento.
Il reset manuale e automatico può avvenire tramite un relè.
È possibile impostare singolarmente il blocco avvio e il tempo di funzionamento.
Serie K8AK-AS.
• Monitoraggio di sovracorrente e sottocorrente
• Utilizzo dei trasformatori di corrente (CT) disponibili
• Un relè supporta il reset automatico e manuale
• È possibile impostare separatamente il blocco avvio e il tempo di funzionamento
• Un relè di uscita SPDT (unipolare a doppia corsa) con carico resistivo di 5 A a 250 V c.a.
• Il relè di uscita può alternare tra normalmente aperto e normalmente chiuso
• L'indicatore LED può essere utilizzato per monitorare lo stato di uscita
• Gli ingressi sono isolati dall'alimentatore
• Utilizzo dei trasformatori di corrente (CT) disponibili
• Un relè supporta il reset automatico e manuale
• È possibile impostare separatamente il blocco avvio e il tempo di funzionamento
• Un relè di uscita SPDT (unipolare a doppia corsa) con carico resistivo di 5 A a 250 V c.a.
• Il relè di uscita può alternare tra normalmente aperto e normalmente chiuso
• L'indicatore LED può essere utilizzato per monitorare lo stato di uscita
• Gli ingressi sono isolati dall'alimentatore
Modelli K8AK-AS disponibili.
• K8AS-AS 24 V c.a.-c.c. codice 8193204
• K8AK-AS1 100-240 V c.a. codice 8193201
• K8AK-AS2 24 V c.a. codice 8193217 (se si utilizzano altri trasformatori di corrente non superare la capacità di sovraccarico)
• K8AK-AS2 100-240 V c.a. codice 8193208 (se si utilizzano altri trasformatori di corrente non superare la capacità di sovraccarico)
• K8AK-AS3 24 V c.a.-c.c. codice 8193214
• K8AK-AS3 100-240 V c.a. codice 8193210
K8AK-AS3 - progettato per l'uso con trasformatore di corrente Omron K8AC-CT200L quando l'ingresso diretto non è possibile. Codice 6118602
Caratteristiche e vantaggi aggiunti.
• Alimentatore: da 200 a 240 V c.a. (24 V c.a./c.c.)
• Metodo di reset: manuale/automatico (commutabile), il reset manuale DISATTIVA l'alimentatore per oltre 1 s.
• Gamma di impostazioni temporali da 0,1 s a 30 s
• Intervallo di blocco avvio (BLOCCO): da 0 a 30 s; il timer di blocco parte quando l'ingresso raggiunge il 30% in più rispetto al valore impostato. (Attivato solo per il funzionamento con sovracorrente)
• Indicatore di alimentazione - verde
• Indicatore di uscita relè - giallo
• Uscite allarme - rosso
• Relè di uscita - 1 relè SPDT (uso commutato NA/NC con DIP switch) (contenitore dual in line)
• Custodia in PC e ABS, UL 94 V-0. Colore N1.5
• Peso: 150 g
• Montaggio su guida DIN
Che cos'è un relè di misurazione/monitoraggio?
Un relè di misurazione/monitoraggio è un dispositivo di controllo di protezione, con vari tipi disponibili adatti per ciò che si vuole monitorare. I relè ricevono i segnali di ingresso quindi li monitorano e inviano un segnale di allarme quando viene raggiunto un valore impostato (relè di allarme). I relè proteggono le apparecchiature contro i guasti da sovratensione e sovracorrente. Relè per il monitoraggio di alimentatori c.a., tensione e corrente, segnali analogici per rilevare attività insolite in apparecchiature rispetto alle soglie di allarme impostate.
Quali sono i tipi di relè di monitoraggio disponibili?
• Relè di protezione del motore
• Relè di monitoraggio della temperatura
• Relè di controllo del livello dell'acqua
Applicazioni.
• Impianti industriali
• Apparecchiature industriali
Standard
EN 60947-5-1 livello di inquinamento 2, categoria di installazione III, UL 508.
Protezione morsetto IP20.
Protezione morsetto IP20.
Specifiche
Attributo | Valore |
|---|---|
| Applicazione di controllo | Corrente |
| Fase elettrica | 1 |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Corrente minima rilevata | 10A |
| Corrente massima rilevata | 200A |
| Sensibilità alla corrente | Sovracorrente, Corrente sotto soglia |
| Serie | K8AK-AS |
| Dimensioni | 100 x 22.5 x 90mm |
| Massima temperatura operativa | +60°C |
| Larghezza | 22.5mm |
| Minima temperatura operativa | -20°C |
| Gamma di corrente | 10 → 100 A, 20 → 200A |
| Tipo di terminale | Vite |
| Temperatura di esercizio | +60°C |
| Lunghezza | 100mm |
| Altezza | 90mm |
