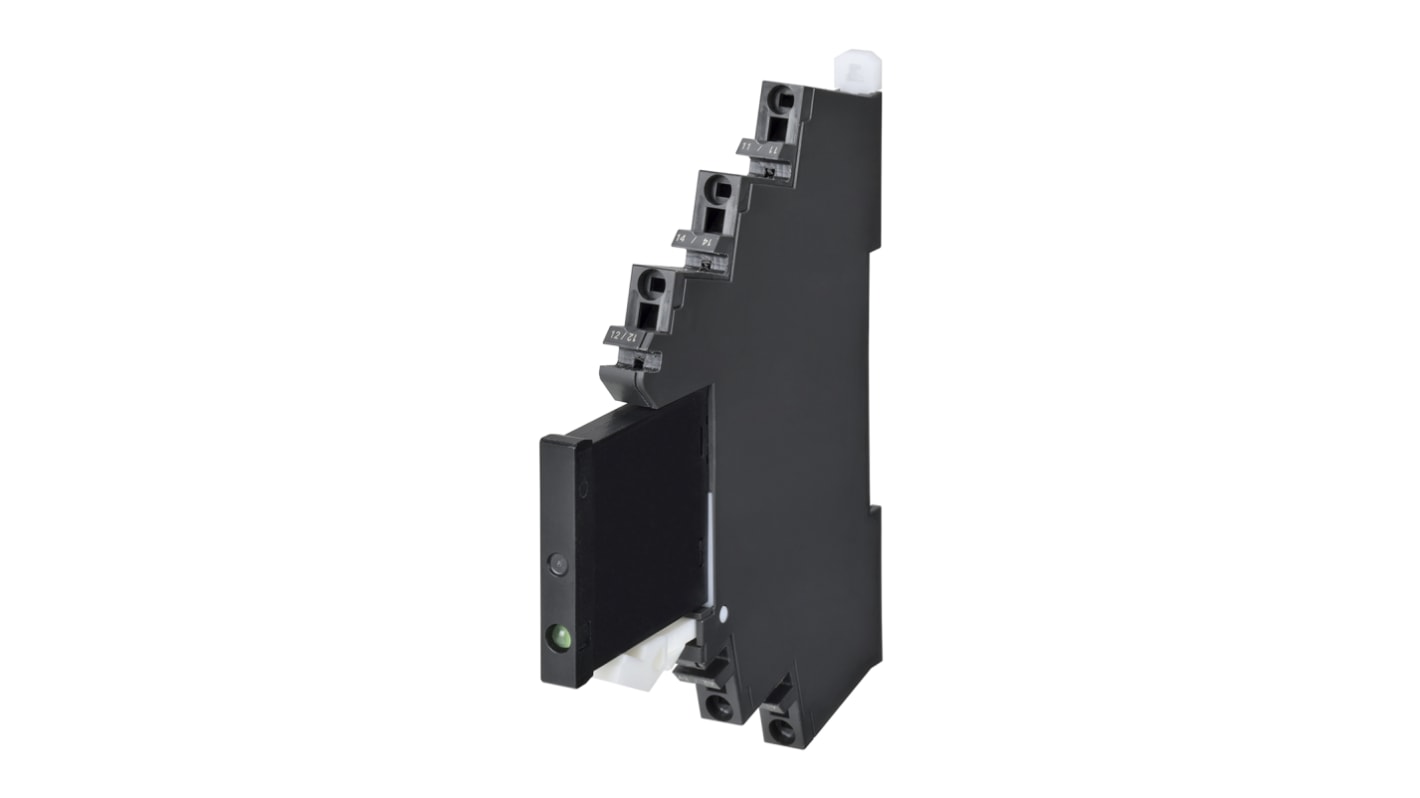

Relè di interfaccia a stato solido Omron, Guida DIN, 230 V ca, 2 A, 264 V c.a.

Codice RS:: 111-3020
Codice costruttore:: G3RV-SR500-AL AC230
Costruttore:: Omron

Documentazione Tecnica

Relè di interfaccia a stato solido Omron, Guida DIN, 230 V ca, 2 A, 264 V c.a.

Esplora la categoria

3 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)

Prezzo per Unità

43,48 €

(IVA esclusa)

53,05 €

(IVA inclusa)

Unità	Per unità
1 +	43,48 €

Codice RS:: 111-3020
Codice costruttore:: G3RV-SR500-AL AC230
Costruttore:: Omron

Paese di origine:: JP

Relè a stato solido I/O sottile G3RV-SR

I relé a stato solido sottili G3RV-SR Omron fanno parte del concetto di design di valore per i pannelli che porta la progettazione e la produzione dei pannelli di controllo a nuovi livelli. I relè G3RV-SR consentono l'installazione con la parte superiore o inferiore rivolta verso l'alto per un tipo di pannello flessibile. Questa struttura flessibile consente un'efficiente cablaggio all'interno dei pannelli. Vengono utilizzate morsettiere a innesto Plus per un minore lavoro di cablaggio rispetto ai terminali a vite convenzionali.

Alta frequenza
Apertura e chiusura ad alta velocità
Capacità di commutazione fino a 3 A (c.c.) e 2 A (c.a.).
LED dello stato di funzionamento

G3RV-SR500-AL AC230 - SSR - relè a stato solido I/O a profilo basso di 6,2 mm di larghezza.

Questo relè a stato solido SSR-I/O ha un profilo basso, inferiore fino al 25% rispetto ad altri SSR standard, che consente un'ulteriore riduzione degli ingombri del pannello di controllo. Un design sottile ottimale che include apertura e chiusura ad alta frequenza e alta velocità del relè SSR (relè a stato solido).

• Caratteristiche e vantaggi del relè a stato solido SSR sottile G3RV-SR500-AL AC230.

• Terminale Push-In Plus.
• Leva di rilascio per un facile bloccaggio e sbloccaggio del relè.
• Riduzione dei tempi di cablaggio del 60%.
• Carico di uscita c.c. applicabile.
• Tensione di ingresso nominale 230 V c.a.
• Design compatto e sottile.
• Alta frequenza.
• Apertura e chiusura ad alta velocità.
• Cablaggio semplice.

SSR - Valore nominale di ingresso del relè a stato solido: 25 °C.

• Corrente nominale c.a. - 7,7 mA, 50 Hz, 8,9 mA 60 Hz.
• Tensione d’esercizio necessaria: 207 V max.
• Tensione di rilascio necessaria: 1 V min.
• Tensione di ingresso ±10% della tensione nominale

Uscita relè a stato solido SSR.

• Tensione di carico nominale da 100 a 240 V c.a., 50/60 Hz.
• Gamma di tensioni di carico da 75 a 264 V c.a., 50/60 Hz.
• Corrente di carico da 0,1 a 2 A a una temperatura ambiente di 25 °C.
• Resistenza corrente di spunto: 30 A, 60 Hz, 1 ciclo.
• Capacità di carico applicabile di 400 W, tensione di uscita di 200 V c.a.

Caratteristiche aggiuntive del relè a stato solido SSR G3RV-SR500-AL AC230.

• 3 ms max.
• Tempo di rilascio 60 ms max.
• Caduta di tensione in uscita 1,6 V max. (valore efficace)

• Corrente dispersa 5 mA max a 200 V c.a., 50/60 Hz.
• Resistenza alle vibrazioni: malfunzionamento da 10 a 55 a 10 Hz, doppia ampiezza.
• Resistenza agli urti a 300 m/s².
• Temperatura ambiente d'esercizio: da -30 °C a +55 °C.
• Peso del relè 38 g.
• IP 20
• Categoria di carico LC-A.
• Tensione di isolamento nominale: 240 V.

Guide DIN adatte per SSR - relè a stato solido.

• Codice PFP-100N - relè DIN 1 m, codice 8278403.
• Codice PFP-50N - relè DIN 0,5 m, codice 8278400.

Piastra terminale adatta per SSR - relè a stato solido.

• Codice PFP-M, codice 8278419.

Piastra distanziale adatta per relè a stato solido SSR.

• Codice PFP-S, Codice 8278412.

Nota

L'interruzione di questo prodotto è prevista. Per ulteriori dettagli, consultare l'avviso di interruzione allegato.

Standard

UL 508, E64562. CE, TUV.

Relè a tensione zero

Nota

La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.

Attributo	Valore
Tensione di controllo massima	230 V ca
Corrente di carico massima	2 A
Tipo di montaggio	Guida DIN
Tensione di carico massima	264 V c.a.
Gamma tensione di controllo	Massimo 230 V ca
Tipo switching	c.a.
Configurazione contatto	SPST
Gamma di tensione di carico	75 → 264V ca
Tensione minima di carico	75 V c.a.
Tipo di terminale	A pressione
Numero di poli	1
Altezza	90mm
Uscita	Triac
Profondità	78mm
Corrente minima di carico	0,1 A
Serie	G3RV-SR
Lunghezza	6.2mm
Dimensioni	6.2 x 78 x 90mm
Tempo max. di attivazione	3 ms
Standard soddisfatti	CE, CULus, Certificazione TUV
Caratteristiche speciali	SSR con apertura e chiusura ad alta velocità, profilo ridotto rispetto ai prodotti convenzionali
Corrente di dispersione	5 mA
Temperatura di esercizio	-30 → +55°C
Codice produttore	G3RV-SR500-AL AC230
