Relè di interfaccia a stato solido Omron, Guida DIN, 12 V cc, 3 A, 26,4 V cc
- Codice RS:
- 271-1897
- Codice costruttore:
- G3RV-ST700-D DC12
- Costruttore:
- Omron
Prodotto non a stock - in consegna appena disponibile
Prezzo per Unità
38,12 €
(IVA esclusa)
46,51 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 + | 38,12 € |
- Codice RS:
- 271-1897
- Codice costruttore:
- G3RV-ST700-D DC12
- Costruttore:
- Omron
Documentazione Tecnica
Normative
- Paese di origine:
- JP
Dettagli prodotto

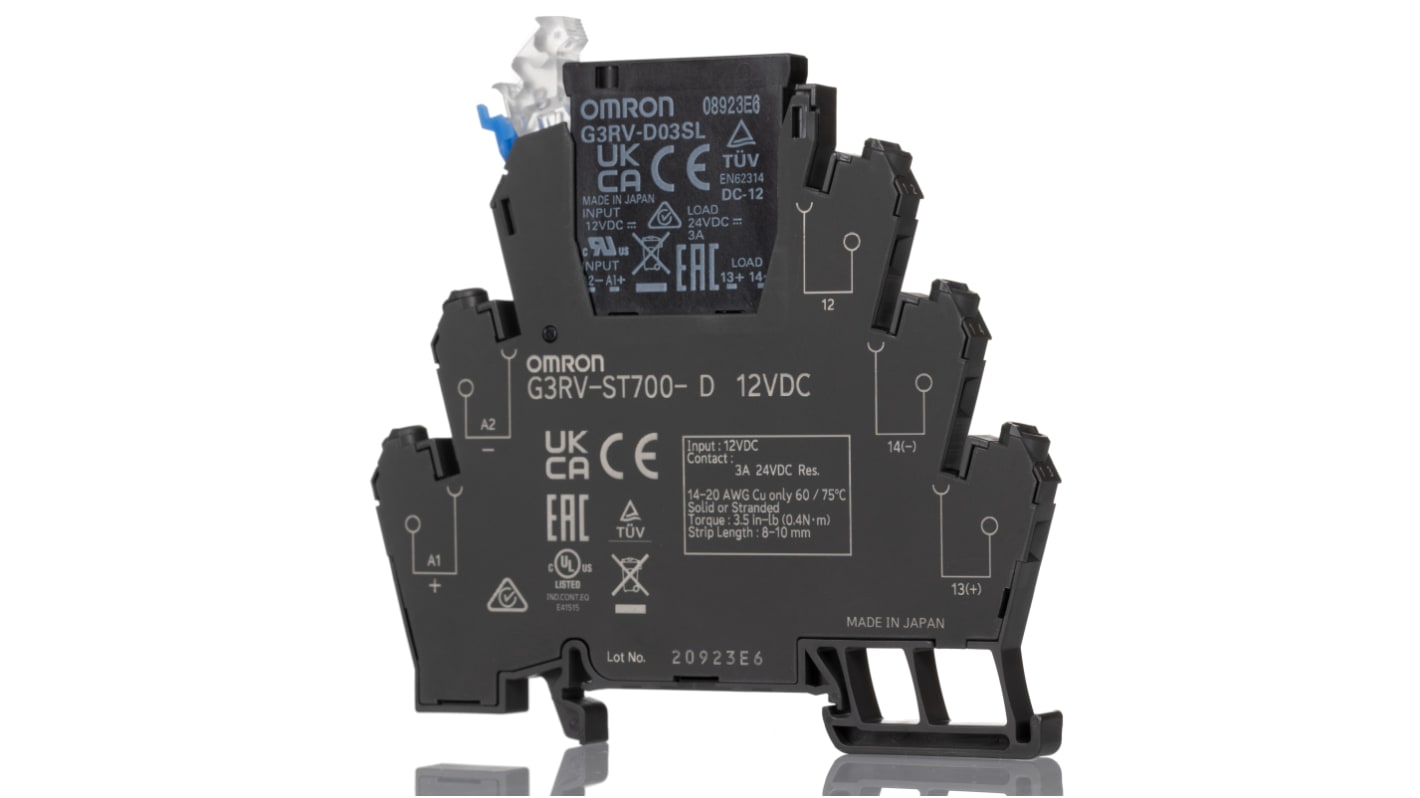

Relè di interfaccia a stato solido Omron serie G3RV-ST, configurazione SPDT, campo di tensione di controllo da 9,6 a 13,2 V - G3RV-ST700-D DC12
Questo prodotto Omron è un relè compatto a stato solido con una presa integrata a basso profilo. È dotato di un'uscita CC (MOSFET) e funziona a 12 V CC. Il suo design sottile consente di risparmiare spazio sul pannello, rendendolo ideale per le applicazioni con limiti di spazio.
Caratteristiche e vantaggi
• Occupa uno spazio minimo sui pannelli, consentendo di utilizzare in modo efficiente una superficie limitata
• Il relè è dotato di una presa incorporata che semplifica l'installazione e riduce la complessità del cablaggio
• Con una corrente di dispersione massima di 10 μA (a 24 VCC), garantisce l'efficienza energetica e riduce al minimo le perdite di potenza
• Il relè è dotato di una presa incorporata che semplifica l'installazione e riduce la complessità del cablaggio
• Con una corrente di dispersione massima di 10 μA (a 24 VCC), garantisce l'efficienza energetica e riduce al minimo le perdite di potenza
Applicazioni
• Adatto per il controllo di PLC, azionamenti di motori e interfacciamento di sensori
• Utilizzato nel controllo dell'illuminazione, nei sistemi HVAC e nel controllo degli accessi
• Ideale per la commutazione di valvole, pompe e riscaldatori
• Utilizzato nel controllo dell'illuminazione, nei sistemi HVAC e nel controllo degli accessi
• Ideale per la commutazione di valvole, pompe e riscaldatori
Qual è la corrente di carico massima supportata da G3RV-ST700-D DC12?
Il relè può gestire correnti di carico da 100 μA a 3A.
Il G3RV-ST700-D DC12 è adatto per applicazioni di commutazione ad alta velocità?
Sì, ha un tempo di funzionamento di 6 ms al massimo, che lo rende adatto alla commutazione rapida.
È possibile utilizzare questo relè per carichi sia CA che CC?
Sì, supporta sia carichi CA che CC entro l'intervallo di tensione specificato.
Specifiche
Attributo | Valore |
---|---|
Tensione di controllo massima | 12 V cc |
Corrente di carico massima | 3 A |
Tipo di montaggio | Guida DIN |
Tensione di carico massima | 26,4 V cc |
Tensione minima di controllo | 10,8 V |
Gamma tensione di controllo | 9,6 - 13,2 V |
Tipo switching | Alta velocità |
Configurazione contatto | SPDT |
Gamma di tensione di carico | 3 - 26.4V |
Tensione minima di carico | 3 V cc |
Tipo di terminale | Vite |
Numero di poli | 1 |
Corrente in ingresso | 8mA |
Larghezza | 6.2mm |
Serie | G3RV-ST |
Uscita | Accoppiatore di fototensione |
Profondità | 87.1mm |
Corrente minima di carico | 0,1 mA |
Lunghezza | 88mm |
Tempo di salita | 6ms |
Altezza | 90mm |
Tempo max. di attivazione | 6 ms |
Caratteristiche speciali | Risparmio di spazio del 60%, facile manutenzione |
Standard soddisfatti | CSA C22.2 No.14, EN 62314, IEC 60529, UL |
Corrente di dispersione | 5 mA |
Tensione di isolamento | 2500V |
Minima temperatura operativa | -30°C |
Package | Scatola di cartone |
Range | G3RV |
Massima temperatura operativa | +55°C |
Dimensioni | 88 x 90 x 6.2mm |
Temperatura di esercizio | -30 → 55°C |
Codice produttore | G3RV-ST700-D DC12 |
