Relè di potenza Finder serie 40 Series, SPDT, bobina 6V cc, Montaggio su circuito stampato

Visualizza Relè di potenza
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.

Alternativa

Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.

presentation

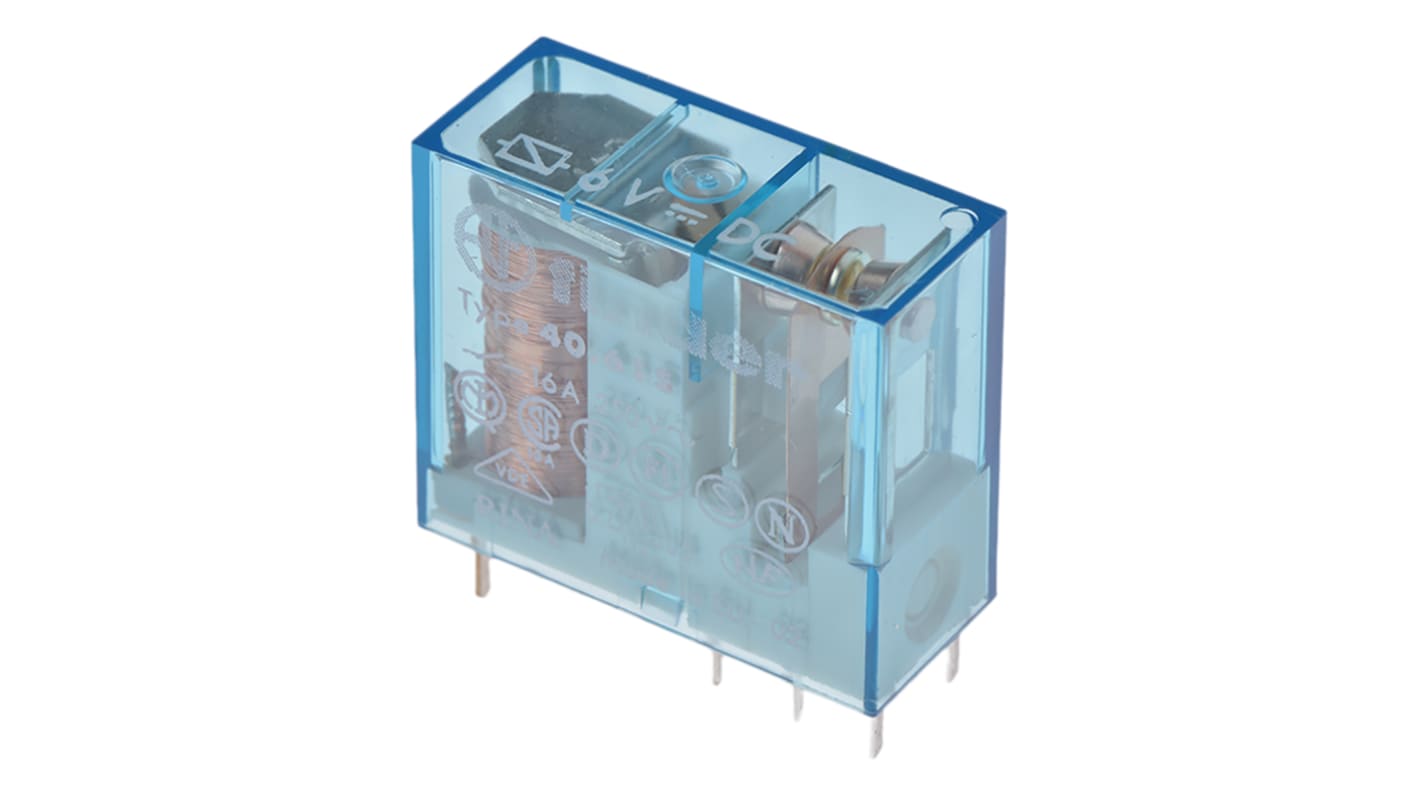

Relè di potenza Finder serie 40, SPDT, bobina 6V cc, Montaggio su circuito stampato
Codice RS
282-6639

Unità

6,29 €

(IVA esclusa)

7,67 €

(IVA inclusa)

Codice RS:
351-623
Codice costruttore:
40.61.7.006.0000
Costruttore:
Finder
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Finder

Tensione bobina

6V cc

Configurazione contatto

SPDT

Tipo di montaggio

Montaggio su circuito stampato

Corrente di commutazione

16A

Numero di poli

1

Serie

40 Series

Bistabile

No

Tipo di terminale

Su foro

Tensione di commutazione massima CA

400V ca

Lunghezza

29mm

Resistenza bobina

75Ω

Potenza bobina

500mW

Profondità

12.4mm

Minima temperatura operativa

-40°C

Materiale contatto

Lega di argento

Altezza

25mm

Massima temperatura operativa

+85°C

Isolamento bobina - contatto

6kV

Potenza di commutazione massima CA

4 kVA

Applicazione

PCB

Paese di origine:
IT

Relè di potenza serie 40 di Finder, tensione della bobina 6 V c.c., corrente di commutazione 16 A - 40.61.7.006.0000


Questo relè di potenza è un componente essenziale per applicazioni elettroniche e di automazione efficienti. Progettato per il montaggio su circuito stampato, funziona a una tensione della bobina di 6 V c.c. ed è dotato di una configurazione unipolare a doppia corsa (SPDT). Con dimensioni robuste di 29 mm di lunghezza, 12,4 mm di profondità e 25 mm di altezza, questo relè offre una soluzione compatta per vari circuiti elettrici.

Caratteristiche e vantaggi


• Corrente di commutazione nominale fino a 16 A per prestazioni affidabili
• La tensione di commutazione massima di 400 V c.a. garantisce la versatilità
• Il funzionamento a bobina singola elimina la complessità dell'installazione
• Progettato per il montaggio su circuito stampato con terminali a foro passante per una maggiore stabilità
• L'isolamento da 6 kV tra la bobina e i contatti migliora la sicurezza
• La durata prolungata di 100.000 cicli riduce la frequenza di sostituzione

Applicazioni


• Utilizzato in macchinari medici e odontoiatrici
• Ideale per i quadri di controllo dei sistemi di distribuzione elettrica
• Applicato nei sistemi di automazione per persiane e serrature
• Adatto per apri sportelli e cancelli che richiedono una corrente elevata
• Comunemente utilizzati nelle schede a circuito stampato elettroniche in tutti i settori
• Efficace nei distributori automatici per un funzionamento affidabile

Qual è il significato della configurazione SPDT di questo relè?


La configurazione SPDT consente la commutazione tra due circuiti, offrendo flessibilità nelle applicazioni di controllo. Ciò è ideale per le sequenze in cui un carico deve essere attivato mentre un altro si disattiva, migliorando la gestione del circuito.

In che modo l'isolamento nominale del relè ne influisce l'uso nelle applicazioni industriali?


L'isolamento nominale di 6 kV assicura la protezione contro i picchi di tensione, fornendo sicurezza in ambienti industriali in cui le perturbazioni elettriche sono comuni. Ciò riduce il rischio di danni ai componenti elettronici sensibili.

Qual è la durata prevista del relè in condizioni di funzionamento tipiche?


Con una durata prevista di circa 100.000 cicli, questo relè è progettato per resistere all'uso esteso, il che lo rende adatto per le applicazioni più impegnative in cui l'affidabilità è fondamentale, come ad esempio i sistemi di automazione e controllo.

Questo relè può essere utilizzato per applicazioni di commutazione ad alta frequenza?


Sebbene sia stato progettato principalmente per applicazioni di commutazione di carico standard, le specifiche del relè devono essere riviste per garantire che soddisfi i requisiti di frequenza specifici per le applicazioni ad alta frequenza.
