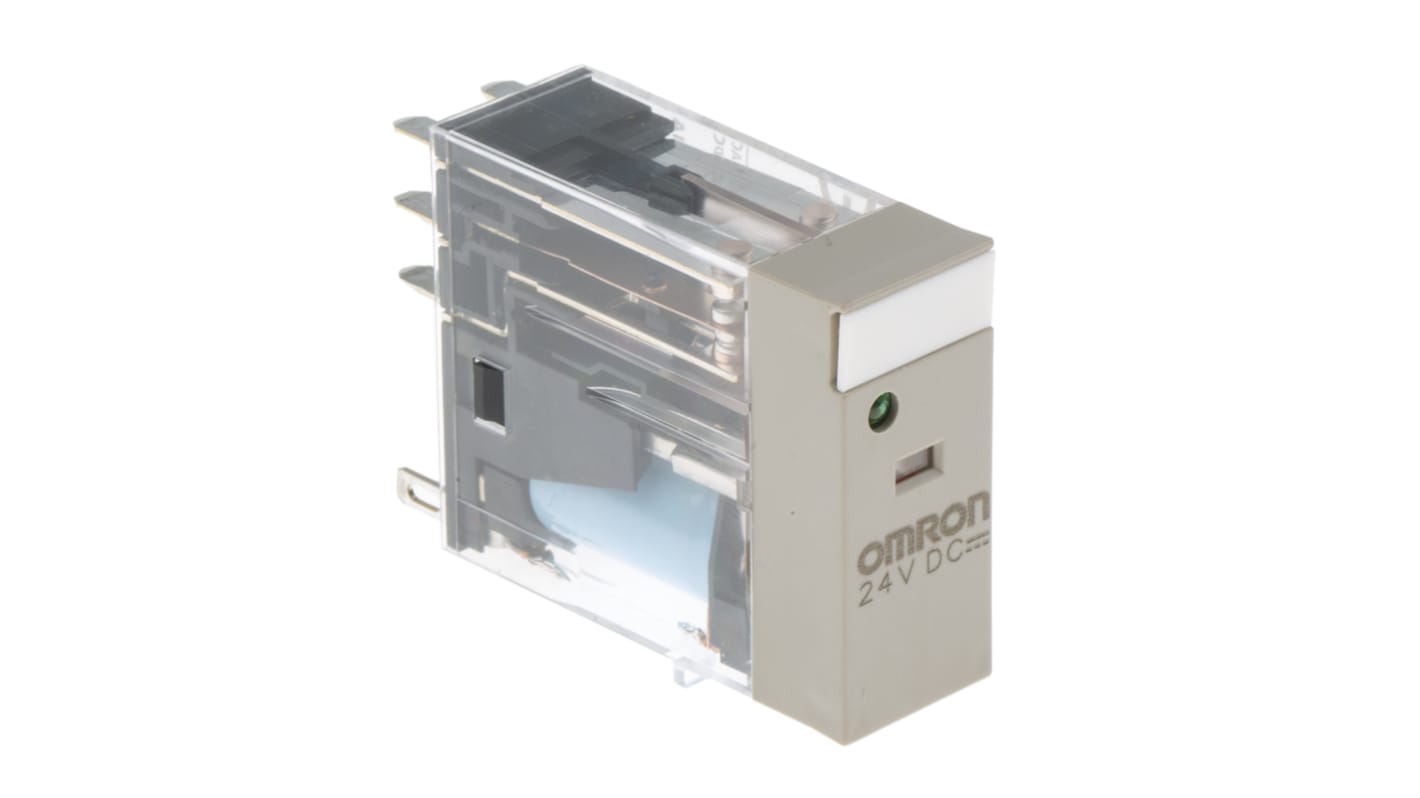

Relè di potenza Omron serie G2R-2, DPDT, bobina 24V cc, A innesto

I relè a innesto industriali serie Omron G2RS sono relè compatti, elettromeccanici salvaspazio. I relè sono ideali per l'uso in molte applicazioni per impieghi generici.

LED di stato bobina e indicatore di funzionamento meccanico
Senza cadmio e piombo
Resistenza dei contatti: 100 mΩ
Isolamento bobina-contatto: 5000 V c.a.
Intervallo temperatura d'esercizio: -40 → +70 °C
35,5 (A), 29 (L), 13 mm (P)
Zoccoli per guida DIN e per circuito stampato disponibili separatamente

Professioni mediche e sanitarie
Carrelli elevatori e ascensori
Gas e caldaie elettriche
Elettrodomestici

Possono essere usati in alternativa alla precedente versione della serie G2R-SN, controllare il gioco in altezza.

UL, CSA, VDE

Il codice G2R-2-SN 24DC(S) consente di eseguire il 60% di lavoro di cablaggio in meno se utilizzato con un connettore femmina a innesto Plus; questo modello è dotato di un indicatore di funzionamento meccanico e di una targhetta identificativa. Inoltre, con questo modello viene fornito in dotazione un indicatore LED.

• Contatti DPDT.
• 2 poli.
• Tensione nominale bobina 24 V c.c.
Corrente nominale • 21,6 ma
Resistenza coil • 1113 Ω.
• Induttanza della bobina armatura OFF 3,6.
• Induttanza della bobina armatura ON 8,25.
• Corrente di trasporto nominale e corrente di commutazione max. 5 A.
• Tensione di commutazione max. 380 V c.a., 125 V c.c.
• Livello di commutazione 10 mA a 5 V c.c.
• Resistenza alle vibrazioni - rottura e anomalia da 10 a 55 a 10 Hz, ampiezza singola 0,75 mm, ampiezza doppia 1,5 mm.
• Resistenza agli urti (distruzione) 1000 m/s².
• Resistenza agli urti - anomalia a 200 m/s² (quando alimentato).
• peso 20 g.

• Morsettiere a innesto Plus modello P2RF-08-PU - Codice 1113067.
• Morsetti a vite modello P2RF-08 - Codice 7948211.

• Terminali per circuito stampato modello P2R-08P - Codice 353972.
• Terminali per circuito stampato modello P2R-087P - Codice 2604452.

• Modello PYDN-7.75-020R (R equivale a rosso). Codice 111353.
• Modello PYDN-7.75-020S (S equivale a blu). Codice 1113532.
• Modello PYDN-7.75-020Y (Y equivale a giallo). Codice 1113533.

• Guida DIN modello PFP-50N (50 cm x 7,3 mm) - Codice 8278400.
• Guida DIN modello PFP-100N (1 m x 7,3 mm) - Codice 8278403.
• Guida DIN modello PFP-100N2 (1 m x 16 mm) - Codice 8278406.
• Modello PFP-M - Codice 8278419. (Utilizzare questa piastra terminale durante il montaggio su guida DIN).

• Modello PFP-S - Codice 8278412.

Questi prodotti sono progettati per l'uso nella professione medica particolarmente nei contesti a ultrasuoni e MRI.

VDE; TUV; UL; CSA; SEMKO; IMQ
