- Codice RS:
- 369-466
- Codice costruttore:
- G5LE-1 DC5
- Costruttore:
- Omron
80 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
297 Entro 4 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Prezzo per Unità
1,77 €
(IVA esclusa)
2,16 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 24 | 1,77 € |
25 - 49 | 1,60 € |
50 - 99 | 1,49 € |
100 - 249 | 1,44 € |
250 + | 1,41 € |
- Codice RS:
- 369-466
- Codice costruttore:
- G5LE-1 DC5
- Costruttore:
- Omron
Documentazione Tecnica
Normative
Dettagli prodotto
Serie G5LE
Formato "a cubetto di zucchero" ultraminiaturizzato
Ideali per circuiti di controllo
Alta capacità di commutazione di corrente
Resiste ad impulsi fino a 4500 V
Dimensioni; Lun 22,5x Lar 16,5 x Alt 19 mm
Ideali per circuiti di controllo
Alta capacità di commutazione di corrente
Resiste ad impulsi fino a 4500 V
Dimensioni; Lun 22,5x Lar 16,5 x Alt 19 mm
Autorizzatori
UL, CSA, VDE

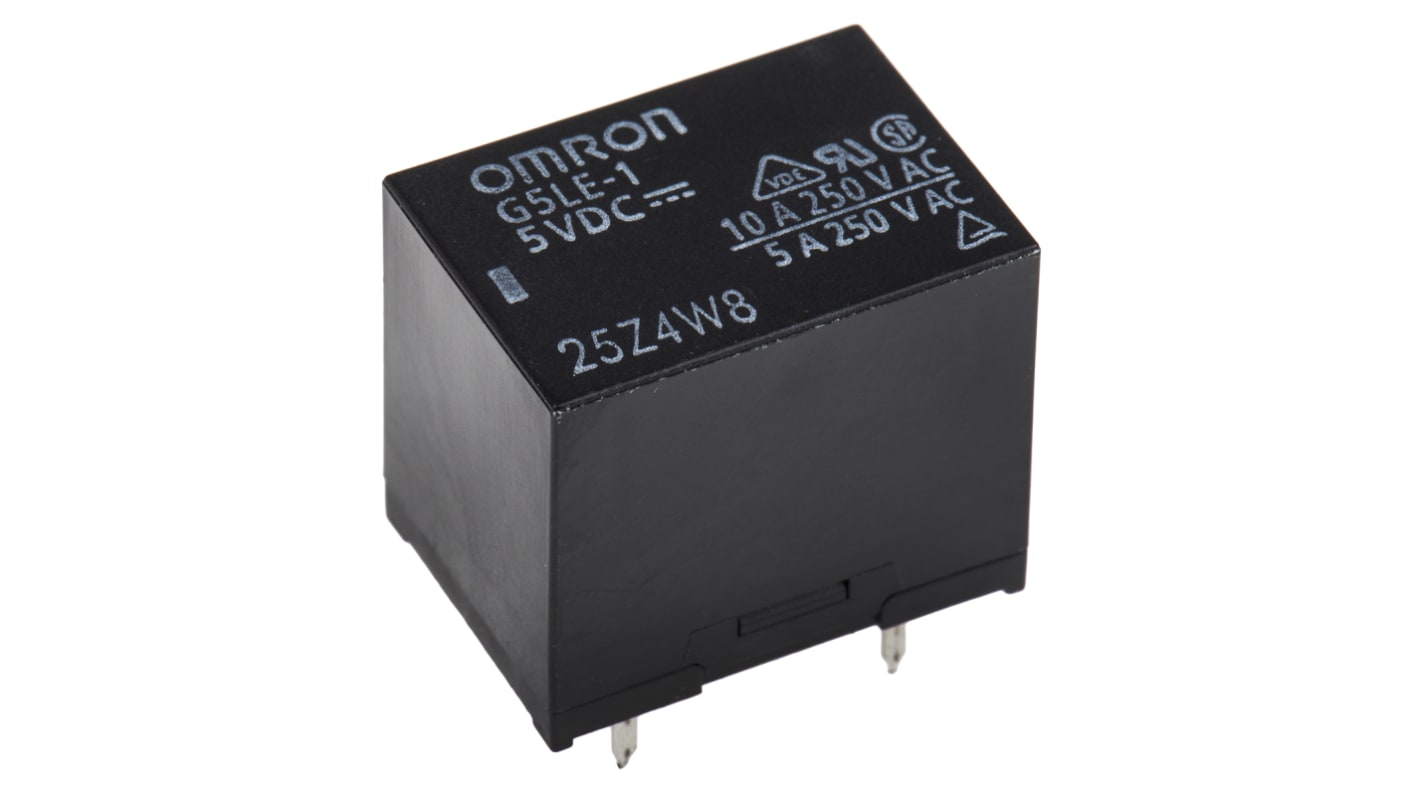

Relè cubico non bistabile unipolare PCP Power G5LE-1 5DC.
I relè non bistabili Omron Power possono essere utilizzati in svariate applicazioni, ad es. apparecchiature domestiche, distributori automatici e apparecchiature da ufficio. I relè miniaturizzati sono detti frequentemente relè "Ice Cube" in virtù delle dimensioni e della forma. I terminali presaldati, l'elevata capacità di commutazione, fino a 10 A, i terminali PCB e la protezione del flusso sono alcuni degli innumerevoli vantaggi di questo relè.
Caratteristiche e vantaggi.
• Relè cubico "Ice Cube".
• Ingombro terminali universali.
• Contatto SPDT (1c).
• Protezione flusso.
• 1 polo.
• Tensione nominale della bobina 5 Vcc.
• Ingombro terminali universali.
• Contatto SPDT (1c).
• Protezione flusso.
• 1 polo.
• Tensione nominale della bobina 5 Vcc.
Caratteristiche nominali della bobina del relè.
• Corrente nominale 79,4 mA.
• Resistenza della bobina 63 Ω.
• Tensione di esercizio 75% della tensione nominale.
• Tensione max 130% della tensione nominale a 85 °C, 170% della tensione nominale a 23 °C.
• Consumo energetico ca. 400 mW.
• Resistenza della bobina 63 Ω.
• Tensione di esercizio 75% della tensione nominale.
• Tensione max 130% della tensione nominale a 85 °C, 170% della tensione nominale a 23 °C.
• Consumo energetico ca. 400 mW.
Caratteristiche nominali dei contatti.
• 10 A a 120 Vca, 8 A a 30 Vcc.
• Corrente di trasporto nominale 10 A.
• Tensione di commutazione max 250 Vca, 125 Vcc (30 Vcc con applicazione dello standard UL/CSA).
• Corrente di commutazione CA max 10 A, CC max 8 A.
• Capacità di commutazione max 1200 VA, 240 W.
• Carico ammissibile minimo 100 mA a 5 Vcc.
• Corrente di trasporto nominale 10 A.
• Tensione di commutazione max 250 Vca, 125 Vcc (30 Vcc con applicazione dello standard UL/CSA).
• Corrente di commutazione CA max 10 A, CC max 8 A.
• Capacità di commutazione max 1200 VA, 240 W.
• Carico ammissibile minimo 100 mA a 5 Vcc.
Ulteriori caratteristiche del relè.
• Resistenza dei contatti max 100 mΩ
• Rigidità dielettrica 2000 Vca a 50/60 Hz (1 minuto tra bobina e contatti), 750 Vca a 50/60 Hz (1 minuto tra contatti con la stessa polarità).
• Resistenza alle vibrazioni (distruzione e malfunzionamenti) da 10 a 55 Hz, ampiezza doppia 1,5 mm.
• Resistenza agli urti (distruzione) 1000 m/s², malfunzionamenti 100 m/s².
• Temperatura ambiente di esercizio da –40 °C a 85 °C (senza formazione di ghiaccio).
• Peso del relè ca. 12 g.
• Rigidità dielettrica 2000 Vca a 50/60 Hz (1 minuto tra bobina e contatti), 750 Vca a 50/60 Hz (1 minuto tra contatti con la stessa polarità).
• Resistenza alle vibrazioni (distruzione e malfunzionamenti) da 10 a 55 Hz, ampiezza doppia 1,5 mm.
• Resistenza agli urti (distruzione) 1000 m/s², malfunzionamenti 100 m/s².
• Temperatura ambiente di esercizio da –40 °C a 85 °C (senza formazione di ghiaccio).
• Peso del relè ca. 12 g.
Specifiche
Attributo | Valore |
---|---|
Tensione bobina | 5V cc |
Configurazione contatto | SPDT |
Tipo di montaggio | Montaggio su circuito stampato |
Corrente di commutazione | 10A |
Numero di poli | 1 |
Bistabile | No |
Tipo di terminale | Pin per circuito stampato |
Lunghezza | 22.5mm |
Resistenza bobina | 63Ω |
Minima temperatura operativa | -25°C |
Altezza | 19mm |
Materiale contatto | Lega di argento |
Massima temperatura operativa | +85°C |
Serie | G5LE |
Profondità | 16.5mm |
Potenza di commutazione massima CA | 1,2 kVA |
Potenza di commutazione massima CC | 240 W |
Applicazione | Potenza |
