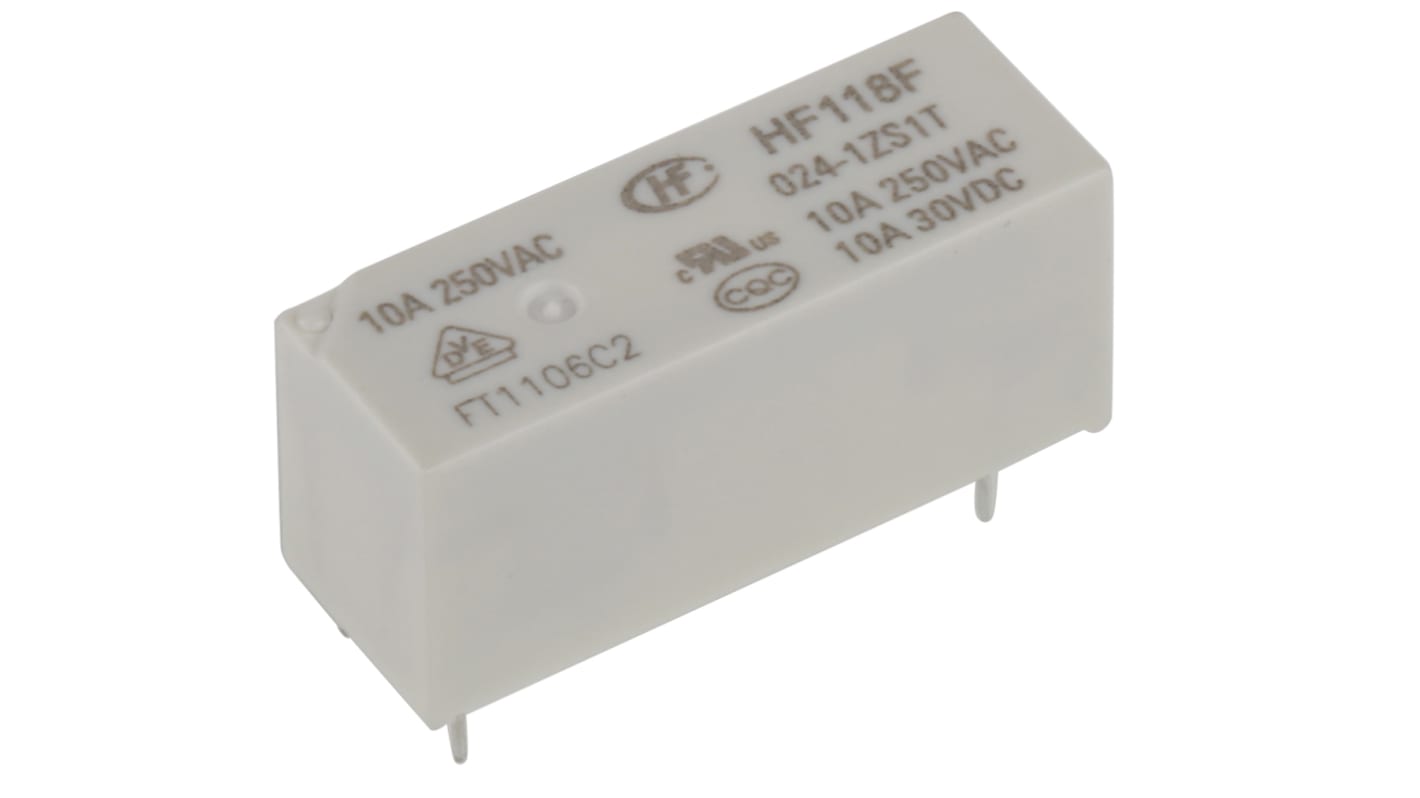

Relè di potenza RS PRO, SPDT, bobina 24V cc, Montaggio su circuito stampato

Questo relè da RS Pro è progettato per aprire e chiudere un circuito elettrico. Si tratta di un tipo senza blocco, che significa che rimane in una posizione normalmente chiusa fino a quando l'alimentazione non passa attraverso di esso, il che lo rende una buona scelta per tastiere e piccoli pulsanti di ingresso. Questo componente è stato progettato per essere montato su un circuito stampato (scheda a circuito stampato).
L'unità ha un profilo basso e occupa pochissimo spazio su un circuito stampato (scheda a circuito stampato) per la massima efficienza di imballaggio. La sua struttura impermeabile consente di pulirlo con un panno umido. L'unità è protetta contro sovratensioni fino a 10 kV (kilovolt) per proteggere le apparecchiature da danni elettrici e pesa solo 8 g per una maggiore efficienza del sistema. Particolarmente adatto per apparecchiature automobilistiche e macchinari industriali, è approvato UL (Underwriters' Laboratories) come sicuro per l'uso in impianti elettrici.

• di potenza coil di 290 mW
Resistenza coil di • kΩ a 2,35
• tensione coil di 24 V c.c.
Configurazione dei contatti SPDT (unipolare, a doppia corsa) •
• Contatti in lega d'argento
• dimensioni 12,5 (a) x 28,5 (L) x 10,1 mm (P)
• isolamento bobina-contatto di 5 kV c.a.
• durata di 100.000 cicli (elettrici), 10.000.000 cicli (meccanici)
• massima potenza di commutazione (CA) di 2,5 kVA, (CC) di 300 W.
• tensione di commutazione massima (c.a.) di 440 V c.a., (c.c.) di 125 V c.c.
• temperatura d'esercizio da -40 °C a +85 °C.
• Unipolare
• corrente di commutazione di 10 A (amp)
• tipo terminal a foro passante
