- Codice RS:
- 121-7796
- Costruttore:
- RS PRO
23 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
9,18 €
(IVA esclusa)
11,20 €
(IVA inclusa)
Unità | Per unità |
1 + | 9,18 € |
- Codice RS:
- 121-7796
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

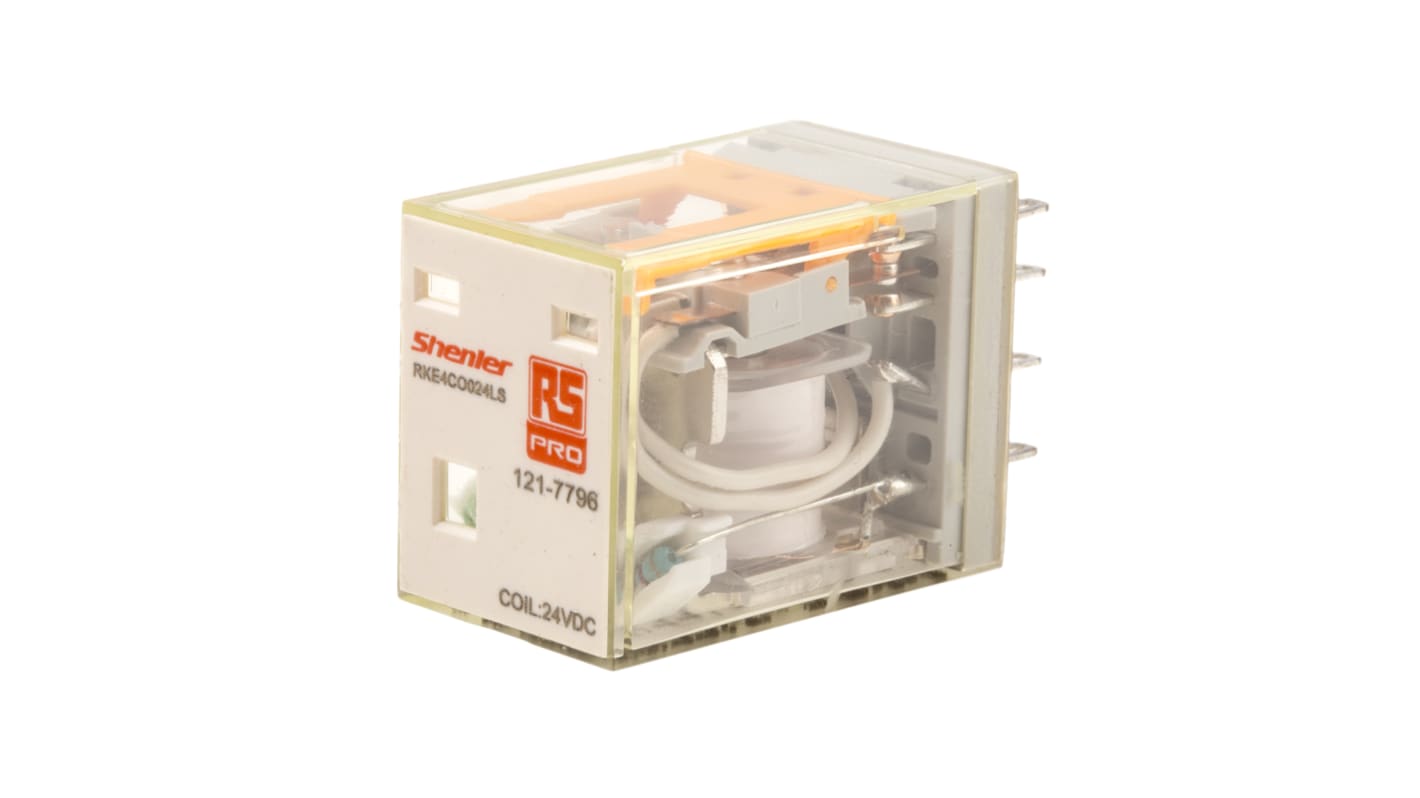

Relè senza blocco RS Pro, 4PDT, a innesto, coil 24 V c.c., corrente di commutazione
Questo relè monostabile RS Pro controlla la corrente nel sistema di circuiti. Quando è collegato all'alimentazione elettrica, il relè è in posizione "normalmente aperto" (NO), pronto per essere alimentato con il semplice tocco di un pulsante. Il meccanismo magnetico passa alla posizione "normalmente chiuso" (NC) quando la corrente viene rimossa, mantenendo i circuiti sicuri e protetti.
Questo relè è dotato di un indicatore LED, pertanto è possibile stabilire se la corrente è attiva o disattiva a colpo d'occhio. La copertura trasparente su entrambi i lati funge da finestra trasparente per consentire di controllare la configurazione senza aprire la guarnizione.
Questo prodotto di lunga durata ha una durata garantita di 100.000 cicli elettrici e 1.000.000 di cicli meccanici. È conforme alla direttiva RoHS (Restriction of Hazardous Substances Directive), assicurando che contenga solo quantità minime di qualsiasi materiale che potrebbe essere dannoso per la salute.
Questo relè è dotato di un indicatore LED, pertanto è possibile stabilire se la corrente è attiva o disattiva a colpo d'occhio. La copertura trasparente su entrambi i lati funge da finestra trasparente per consentire di controllare la configurazione senza aprire la guarnizione.
Questo prodotto di lunga durata ha una durata garantita di 100.000 cicli elettrici e 1.000.000 di cicli meccanici. È conforme alla direttiva RoHS (Restriction of Hazardous Substances Directive), assicurando che contenga solo quantità minime di qualsiasi materiale che potrebbe essere dannoso per la salute.
Caratteristiche e vantaggi
• applicazione per impieghi generali
• coil power di 150 W.
• tensione coil di 24 V c.c.
• configurazione dei contatti a quattro poli, a doppia corsa
• materiale del contatto in lega d'argento
• dimensioni di 28 (lunghezza) x 36 (altezza) x 21,5 mm (profondità)
• coil di isolamento a contatto di 2 kV c.a.
• vita di 100000 cicli (elettrici), 10000000 cicli (meccanici)
• massima potenza di commutazione (c.a.) di 250 V, 1,2 VA
• massima potenza di commutazione (c.c.) di 30 V, 900 mW
• temperatura d'esercizio da -55 °C a +70 °C.
• tipo di montaggio a innesto
• quattro poli
• classificazione di commutazione relè senza blocco
Caratteristiche speciali dell'indicatore LED •
• conforme agli standard europei di conformità (CE), Care Quality Commission (CQC), Underwriters Laboratories (cULus) e RoHS
Corrente di commutazione di 5 A •
• tipo terminal a innesto
• coil power di 150 W.
• tensione coil di 24 V c.c.
• configurazione dei contatti a quattro poli, a doppia corsa
• materiale del contatto in lega d'argento
• dimensioni di 28 (lunghezza) x 36 (altezza) x 21,5 mm (profondità)
• coil di isolamento a contatto di 2 kV c.a.
• vita di 100000 cicli (elettrici), 10000000 cicli (meccanici)
• massima potenza di commutazione (c.a.) di 250 V, 1,2 VA
• massima potenza di commutazione (c.c.) di 30 V, 900 mW
• temperatura d'esercizio da -55 °C a +70 °C.
• tipo di montaggio a innesto
• quattro poli
• classificazione di commutazione relè senza blocco
Caratteristiche speciali dell'indicatore LED •
• conforme agli standard europei di conformità (CE), Care Quality Commission (CQC), Underwriters Laboratories (cULus) e RoHS
Corrente di commutazione di 5 A •
• tipo terminal a innesto
Test
Specifiche
Attributo | Valore |
---|---|
Tensione bobina | 24V cc |
Configurazione contatto | 4PDT |
Tipo di montaggio | A innesto |
Corrente di commutazione | 5A |
Numero di poli | 4 |
Bistabile | No |
Tipo di terminale | A innesto |
Tensione di commutazione massima CA | 250V ca |
Tensione di commutazione massima CC | 30V cc |
Lunghezza | 28mm |
Potenza bobina | 150W |
Vita | 100.000 cicli (elettrici), 10.000.000 cicli (meccanici) |
Profondità | 21.5mm |
Altezza | 36mm |
Materiale contatto | Lega di argento |
Standard soddisfatti | CE, CQC, CULus, Conformità RoHS |
Minima temperatura operativa | -55°C |
Massima temperatura operativa | +70°C |
Isolamento bobina - contatto | 2kV ac |
Potenza di commutazione massima CC | 900mW |
Potenza di commutazione massima CA | 1,2VA |
Applicazione | Impieghi generici |
