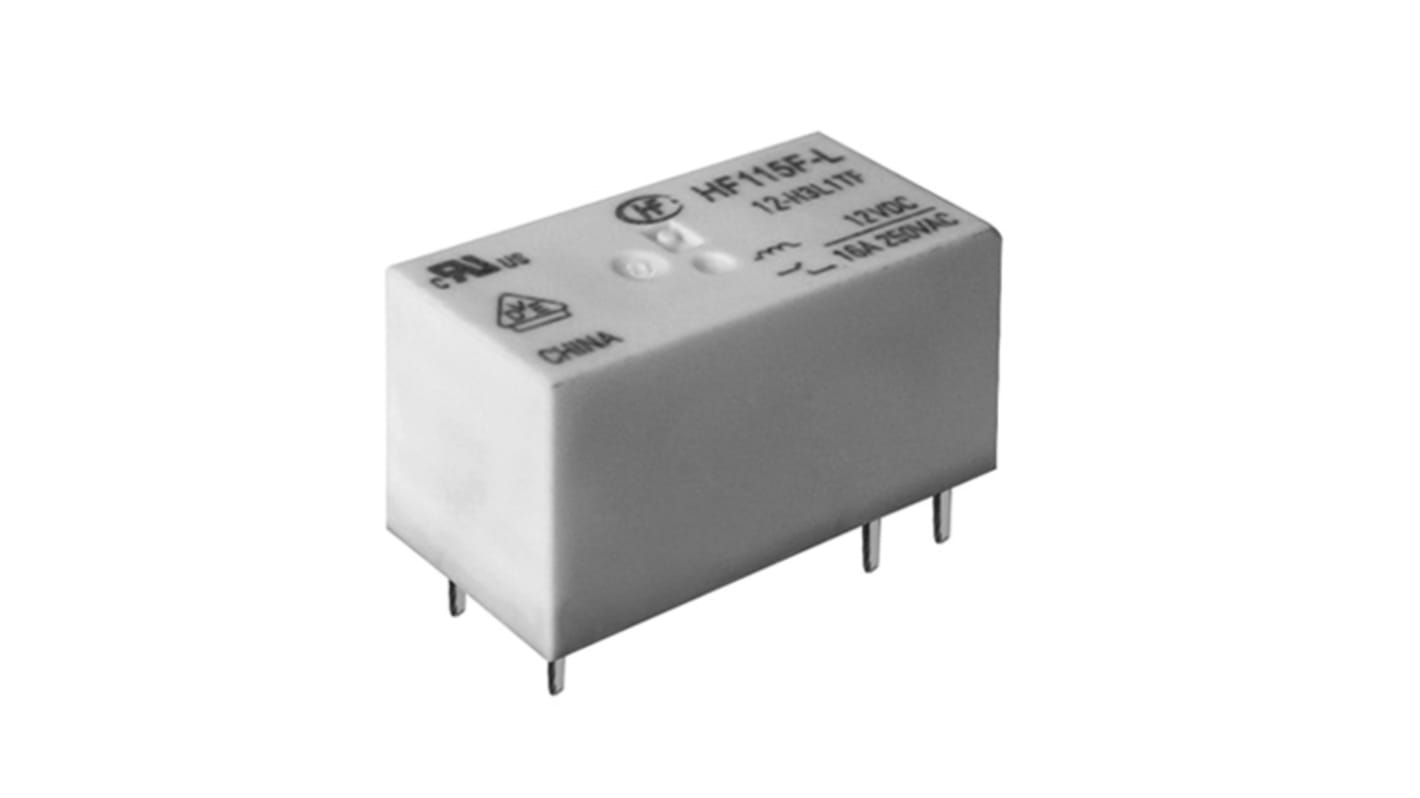

Relè di potenza Hongfa Europe GMBH serie HF115F-L, SPST, bobina 24V cc, Montaggio su circuito stampato
- Codice RS:
- 176-2885
- Codice costruttore:
- HF115F-L/24-H3L2TF(610)
- Costruttore:
- Hongfa Europe GMBH
4 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
16 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
3,84 €
(IVA esclusa)
4,68 €
(IVA inclusa)
| Unità | Per unità |
| 1 + | 3,84 € |
- Codice RS:
- 176-2885
- Codice costruttore:
- HF115F-L/24-H3L2TF(610)
- Costruttore:
- Hongfa Europe GMBH
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Relè di aggancio SPNO Hongfa
Il relè per montaggio su circuito stampato ad aggancio SPNO di Hongfa ha una bassa altezza di montaggio di 15,7 mm. Viene attivato con l'ausilio di una coil da 24 V CC e fino a 20 A CC/CA attraverso la coil per il relè nelle posizioni di commutazione. Questo relè è un relè miniaturizzato ad alta potenza. Ha contatti in lega d'argento.
Caratteristiche e vantaggi
• Commutazione di potenza fino a 4 KVA in caso di CA
• Intervallo di temperatura di servizio tra -40°C e 85°C.
• La tensione di isolamento tra coil e contatto è di 5 kVac
• Durata fino a 2 x 106 cicli
• Prodotto ecologico
• Intervallo di temperatura di servizio tra -40°C e 85°C.
• La tensione di isolamento tra coil e contatto è di 5 kVac
• Durata fino a 2 x 106 cicli
• Prodotto ecologico
Applicazioni
• Motori per uso automobilistico
• Elettrodomestici
• Macchinari industriali
• Apparecchiature medicali
• Apparecchiature per telecomunicazioni
• Elettrodomestici
• Macchinari industriali
• Apparecchiature medicali
• Apparecchiature per telecomunicazioni
Specifiche
Attributo | Valore |
|---|---|
| Tensione bobina | 24V cc |
| Configurazione contatto | SPST |
| Tipo di montaggio | Montaggio su circuito stampato |
| Corrente di commutazione | 20A |
| Numero di poli | 1 |
| Bistabile | Sì |
| Tipo di terminale | Pin per circuito stampato |
| Tensione di commutazione massima CA | 440V |
| Tensione di commutazione massima CC | 300V cc |
| Corrente di commutazione masima CC | 20 A |
| Corrente di commutazione massima CA | 20 A |
| Lunghezza | 29mm |
| Resistenza bobina | 1440Ω |
| Potenza bobina | 600mW |
| Standard soddisfatti | File CQC n.:CQC17002168381, File cULus n.:E134517, File VDE n.:116934 |
| Massima temperatura operativa | +85°C |
| Altezza | 15.7mm |
| Materiale contatto | Lega di argento |
| Isolamento bobina - contatto | 5kV |
| Profondità | 12.7mm |
| Vita | 2 x 10^6 cicli |
| Minima temperatura operativa | -40°C |
| Serie | HF115F-L |
| Potenza di commutazione massima CA | 4 kVA |
| Dimensioni | 29 x 12.7 x 15.7mm |
