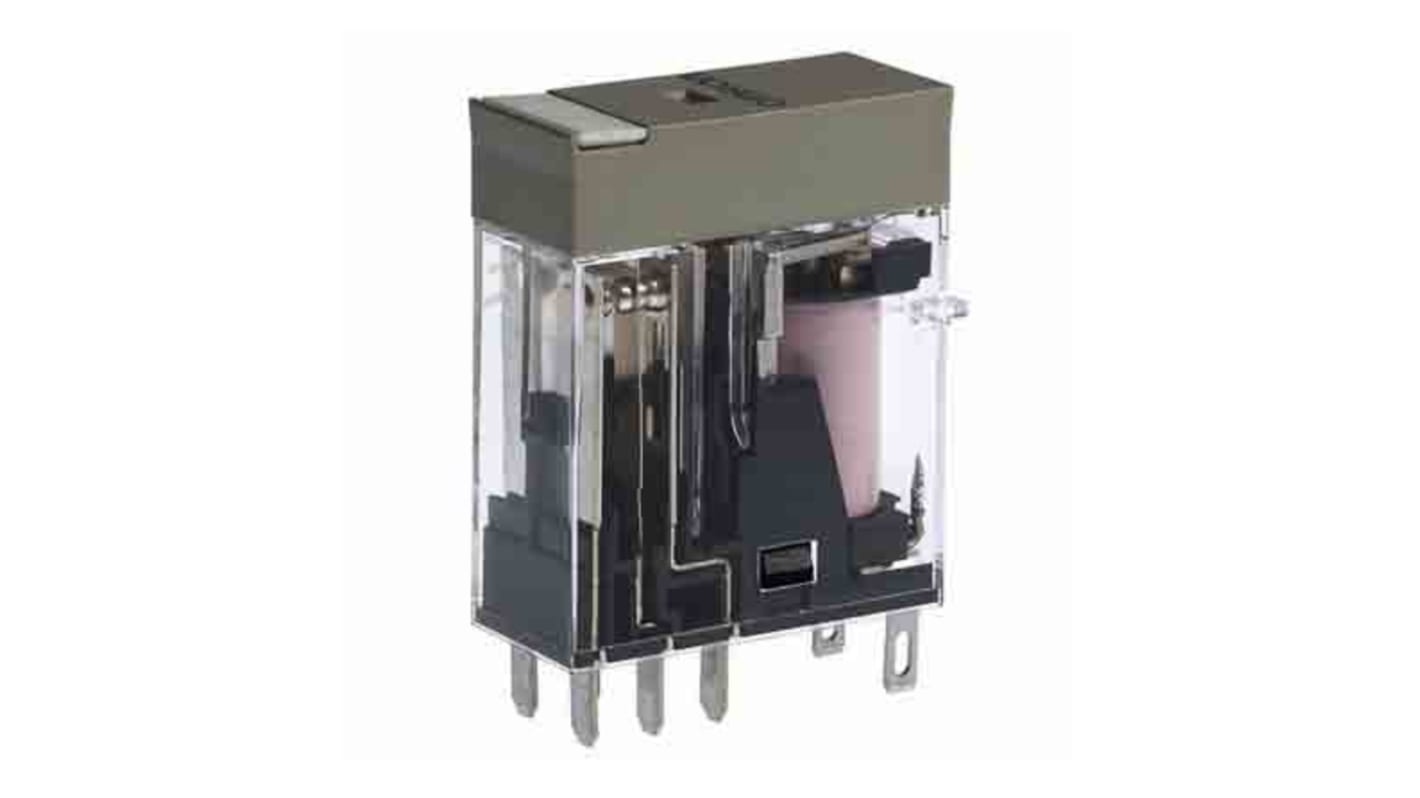

Relè senza blocco Omron serie G2R, DPST, bobina 230V ca 5A

Questo relè senza blocco è un dispositivo di commutazione elettromeccanico compatto destinato alle applicazioni di controllo e segnale nei sistemi di automazione ed elettrici. Funziona da una bobina CA e fornisce una commutazione bipolare a corsa singola utilizzando contatti in lega d'argento, il che lo rende adatto per la commutazione per impieghi generali in cui è richiesta una commutazione momentanea. Il relè è progettato per l'installazione a innesto e per l'uso in ambienti in cui si prevedono temperature ambientali moderate.

• Bobina da 230 V c. a. che eroga una potenza di 900 mW per requisiti di azionamento a bassa energia
• Disposizione dei contatti DPST che consente il controllo simultaneo di due circuiti
• Contatti in lega d'argento con valore nominale di 5 A per gestire correnti di carico moderate
• La resistenza di contatto di 100 mΩ riduce al minimo la caduta di tensione in stato chiuso
• Capacità di commutazione fino a 440 V c. a. per adattarsi a circuiti a tensione più elevata
• Resistenza della bobina di 172 Ω per una corrente di azionamento e una dimensione di controllo prevedibili

• Adatto per pannelli di controllo industriali che richiedono la commutazione a doppio circuito
• Ideale per sequenze di automazione in cui è necessario l'azionamento senza blocco
• Utilizzato con trasformatori di controllo e logica dei contattori nei macchinari
• Può essere utilizzato per l'isolamento del segnale nei rack di misurazione e rilevamento
• Adatto per il retrofit nei rack relè a innesto esistenti nei quadri elettrici

Utilizza terminali a innesto progettati per un rapido inserimento nei connettori femmina per relè compatibili per semplificare la sostituzione e le modifiche di cablaggio.

È specificato per funzionare fino a -40 °C e fino a 70 °C, supportando l'implementazione in magazzini frigoriferi e ambienti interni industriali tipici.

I contatti possono commutare fino a 150 W di potenza e sono progettati per la commutazione di tensioni c. c. fino a 125 V.

Il relè ha un ingombro compatto con una larghezza di 13 mm, una lunghezza di 29 mm e un'altezza di 35,5 mm per facilitare il montaggio denso.

Il componente è conforme ai requisiti RoHS, soddisfacendo le restrizioni su alcune sostanze pericolose.
