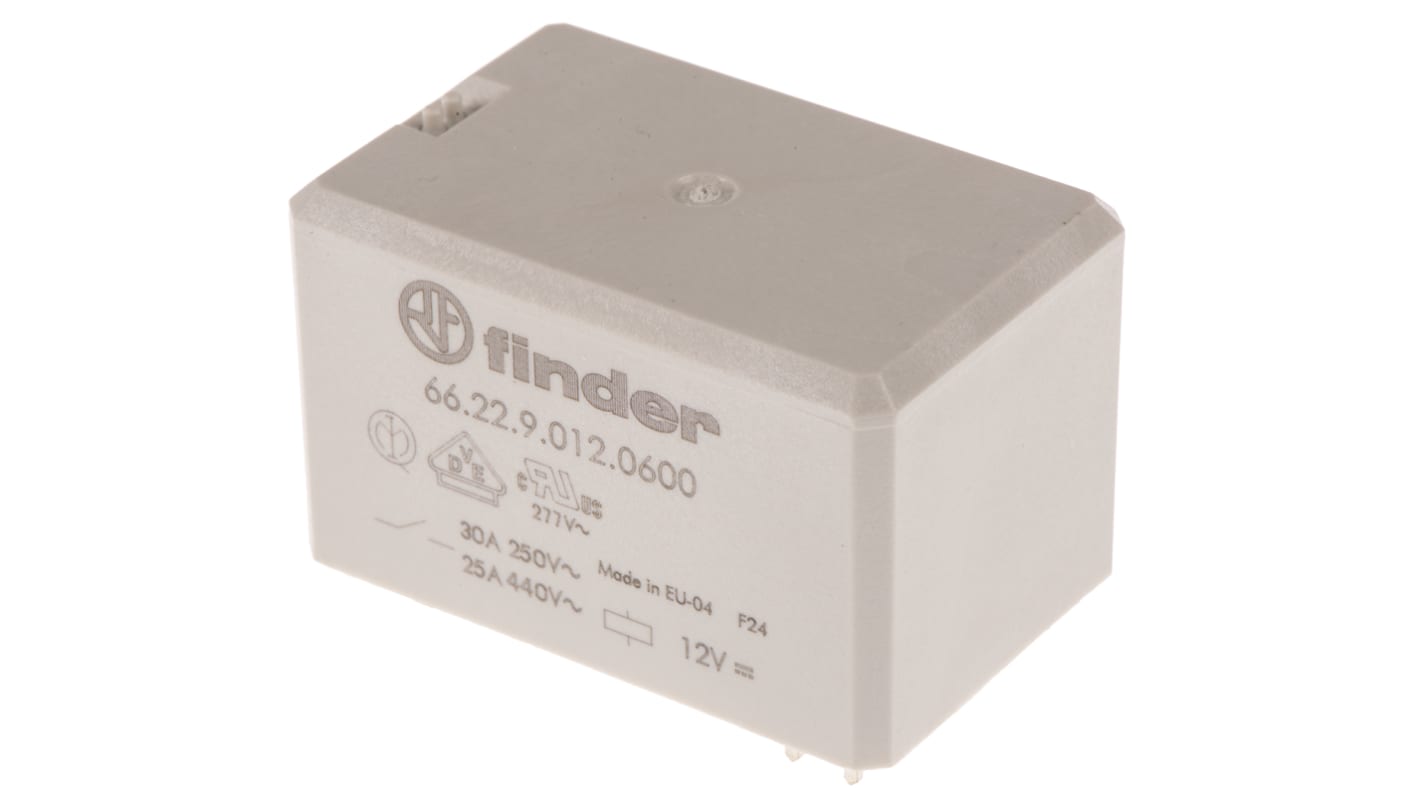

Relè di potenza Finder serie 66 Series, DPST, bobina 12V cc, Montaggio su circuito stampato

I relè di potenza per circuito stampato della serie 66 Finder sono progettati per l'uso con inverter fotovoltaici (PV), elettrodomestici e altre apparecchiature che richiedono isolamento rinforzato, temperature ambiente elevate e contatti a disconnessione completa. I relè di potenza per circuito stampato della serie 66 hanno una capacità nominale fino a 30A e sono disponibili nei formati DPST-NO o DPDT con bobine c.a. o c.c.
Le versioni DPST-NO (codici 749-5133, 749-5137, 749-5146, 749-5143 e 749-5149) sono caratterizzate da una separazione tra i contatti di 1,5 mm e sono quindi pienamente conformi allo standard VDE 0126-1-1 per applicazioni con inverter fotovoltaici (PV). Inoltre, il codice 749-5143 è caratterizzato da un traferro (isolatore) da 5 mm tra la base relè e il circuito stampato per fornire un ulteriore raffreddamento, ideale in sistemi in cui il raffreddamento ad aria forzata viene utilizzato con molti inverter fotovoltaici (PV).
Tutti i relè di potenza per circuito stampato della serie 66 Finder sono stati progettati con linea di dispersione e distanza di sicurezza di 8 mm, che assicurano una separazione sicura tra alimentazione e uscita, e un isolamento rinforzato tra bobina e contatti, a norma EN60335-1 (VDE 0700).

Adatti per commutazione del carico per impieghi pesanti
Distanza tra i contatti ≥1,5 mm a norma VDE 0126-1-1 per applicazioni con inverter solare (solo versioni DPST-NO)
Isolamento rinforzato tra bobina e contatti a norma EN60335-1 (VDE 0700), con separazione di sicurezza, con linea di dispersione e distanza di sicurezza di 8 mm
Isolamento 6kV (1,2/50 μs), bobina-contatto
Rigidità dielettrica 4000 V c.a., bobina-contatto
Struttura con protezione da flussante

Per versioni con montaggio a flangia con terminali di tipo Faston da 0,25 pollici, vedere la serie 66.82, codice 749-5152.

Versioni DPST-NO IMQ; cULus
Versioni DPDT CSA, IMQ, RINA, cULus; VDE
