- Codice RS:
- 173-8953
- Codice costruttore:
- HY124
- Costruttore:
- Panasonic
Prodotto al momento non disponibile e non prenotabile.
Il prodotto non è disponibile e al momento non è possibile prenotarlo per consegne future.
Aggiunto
Prezzo per Cadauno (in una scatola da 50)
4,841 €
(IVA esclusa)
5,906 €
(IVA inclusa)
Unità | Per unità | Per Scatola* |
50 + | 4,841 € | 242,05 € |
*prezzo indicativo |
- Codice RS:
- 173-8953
- Codice costruttore:
- HY124
- Costruttore:
- Panasonic
Documentazione Tecnica
Normative
- Paese di origine:
- JP
Dettagli prodotto

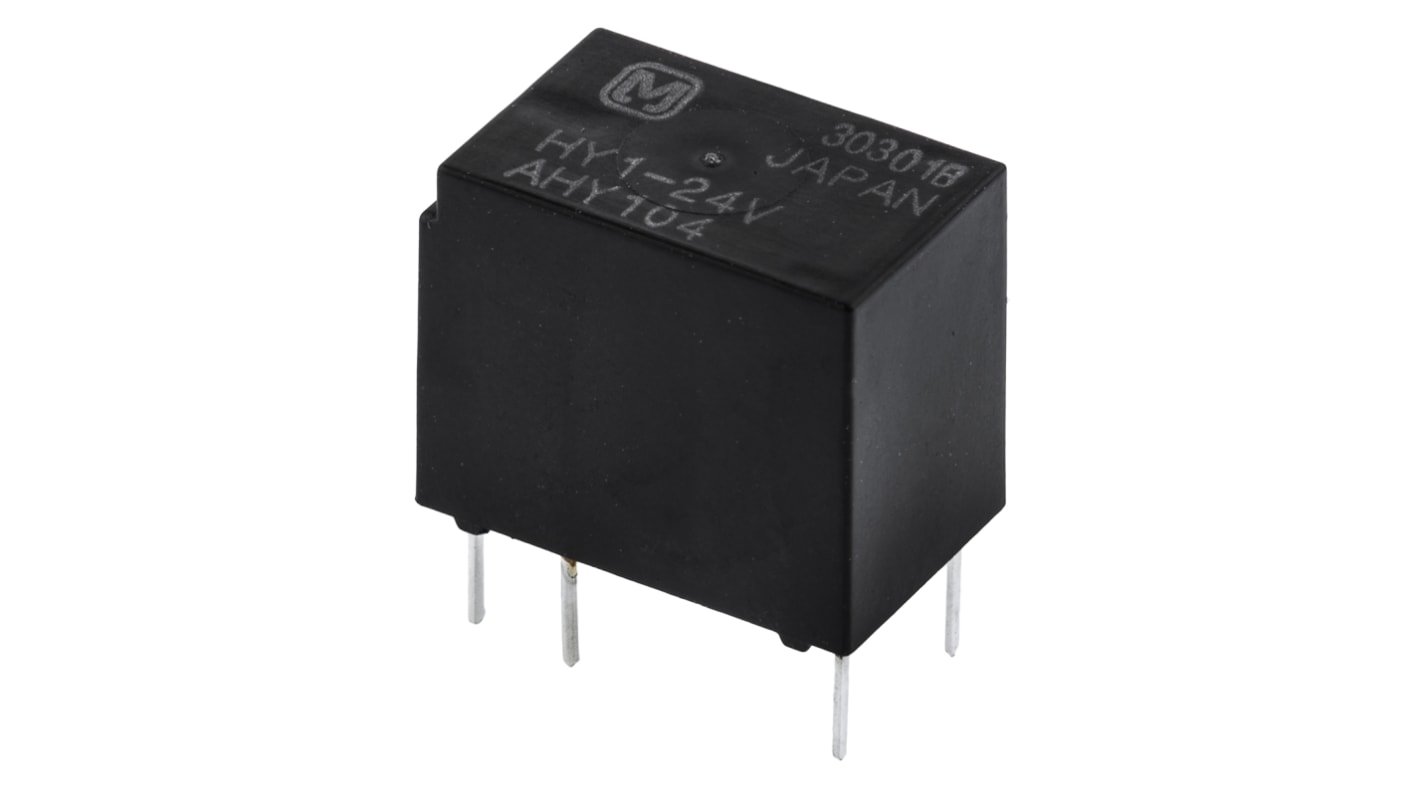

Relè serie HY
Questi relè per uso automobilistico a montaggio su circuito stampato non sono polarizzati e sono dotati di contatti placcati oro doppi che garantiscono affidabilità del contatto. Le applicazioni tipiche per questi relè per uso automobilistico includono apparecchiature automobilistiche, dispositivi a pulsante, videoregistratori portatili, dispositivi audio e periferiche di computer.
Elevata sensibilità di 150mW
Contatti placcati oro a elevata affidabilità
Struttura sigillata
Adatti per l'uso su apparecchiature automobilistiche, dispositivi a pulsante, videoregistratori portatili, dispositivi audio e periferiche di computer
Contatti placcati oro a elevata affidabilità
Struttura sigillata
Adatti per l'uso su apparecchiature automobilistiche, dispositivi a pulsante, videoregistratori portatili, dispositivi audio e periferiche di computer
Specifiche
Attributo | Valore |
---|---|
Tensione bobina | 24V cc |
Configurazione contatto | SPDT |
Tipo di montaggio | Montaggio su circuito stampato |
Corrente di commutazione masima CC | 2 A |
Tensione di commutazione massima CA | 120V ca |
Tensione di commutazione massima CC | 60V cc |
Potenza di commutazione massima CC | 30 W |
Serie | HY |
Lunghezza | 12.5mm |
Profondità | 7.4mm |
Altezza | 10.1mm |
Dimensioni | 12 x 10.1 x 7.4mm |
Tipo di terminale | Pin per circuito stampato |
Applicazione | Automotive |
Corrente di commutazione | 2A |
Numero di poli | 1 |
Potenza di commutazione massima CA | 60VA |
Vita | 100000 cicli (elettrici), 10000000 cicli (meccanici) |
Temperatura di esercizio | -40 → +70°C |
Materiale contatto | Placcato oro |
Potenza bobina | 150mW |
Massima temperatura operativa | +70°C |
Isolamento bobina - contatto | 1.5kV rms |
Caratteristiche | Struttura sigillata, alta sensibilità |
Vita elettrica | 100000 cicli di operazioni |
Resistenza bobina | 3800Ω |
Minima temperatura operativa | -40°C |
