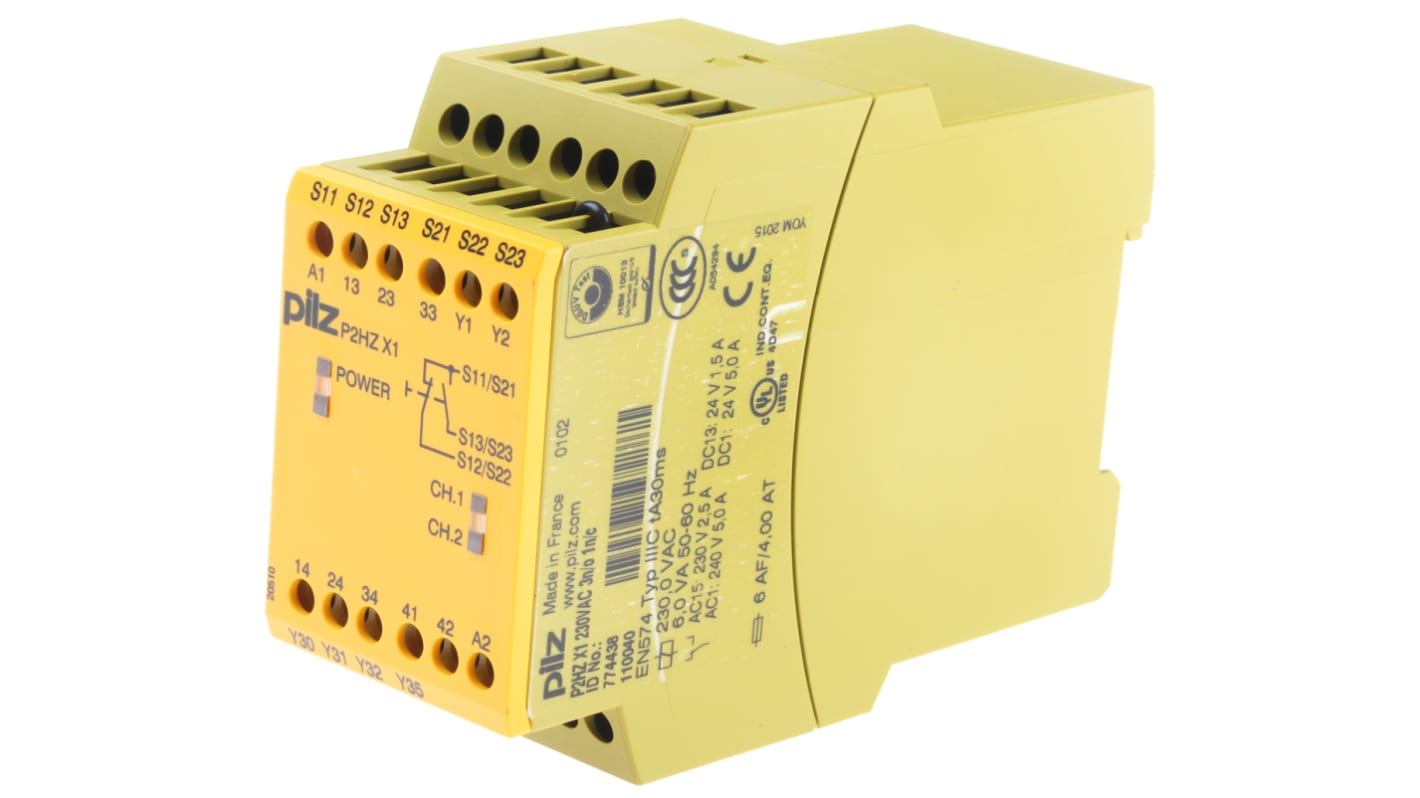

Relè di sicurezza Pilz P2HZ X1 230V ca, 3 contatti di sicurezza 1
- Codice RS:
- 378-5394
- Codice costruttore:
- 774438
- Costruttore:
- Pilz
Prezzo per 1 unità*
651,39 €
(IVA esclusa)
794,70 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 5 unità in spedizione dal 16 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 + | 651,39 € |
*prezzo indicativo
- Codice RS:
- 378-5394
- Codice costruttore:
- 774438
- Costruttore:
- Pilz
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Pilz | |
| Tipo prodotto | Relè di sicurezza | |
| Contatti di sicurezza | 3 | |
| Configurazione contatto | 3 N/A, 1 N/C | |
| Numero di contatti ausiliari | 1 | |
| Metodo di reset | Manuale | |
| Tipo montaggio | Guida DIN | |
| Serie | P2HZ X1 | |
| Consumo energetico | 6VA | |
| Con terminazione/senza terminazione | Vite | |
| Grado IP | IP40, IP20, IP54 | |
| Tensione commutazione CC | 24V cc | |
| Tensione commutazione CA | 240V ca | |
| Standard/Approvazioni | EN 60068-2-6, EN 61000-6-2, EN 60947-4-1, VDE 0110-1, EN 574, EN 60068-2-78, EN 60947-5-1 | |
| Minima temperatura operativa | -10°C | |
| Corrente di contatto | 5A | |
| Temperatura massima di funzionamento | 55°C | |
| Larghezza | 45mm | |
| Lunghezza | 101mm | |
| Altezza | 121mm | |
| Categoria di sicurezza | CAT 4 | |
| Certificazione area pericolosa | No | |
| Tensione bobina | 230V ca | |
| Seleziona tutto | ||
|---|---|---|
Marchio Pilz | ||
Tipo prodotto Relè di sicurezza | ||
Contatti di sicurezza 3 | ||
Configurazione contatto 3 N/A, 1 N/C | ||
Numero di contatti ausiliari 1 | ||
Metodo di reset Manuale | ||
Tipo montaggio Guida DIN | ||
Serie P2HZ X1 | ||
Consumo energetico 6VA | ||
Con terminazione/senza terminazione Vite | ||
Grado IP IP40, IP20, IP54 | ||
Tensione commutazione CC 24V cc | ||
Tensione commutazione CA 240V ca | ||
Standard/Approvazioni EN 60068-2-6, EN 61000-6-2, EN 60947-4-1, VDE 0110-1, EN 574, EN 60068-2-78, EN 60947-5-1 | ||
Minima temperatura operativa -10°C | ||
Corrente di contatto 5A | ||
Temperatura massima di funzionamento 55°C | ||
Larghezza 45mm | ||
Lunghezza 101mm | ||
Altezza 121mm | ||
Categoria di sicurezza CAT 4 | ||
Certificazione area pericolosa No | ||
Tensione bobina 230V ca | ||
- Paese di origine:
- FR
PILZ P2HZ X1, controllo a due mani, tipo IIIC
I relè di sicurezza serie P2HZ X1 di PILZ offrono un circuito di controllo affidabile e conveniente, specificamente concepito per gestire il monitoraggio dei contattori o relè esterni.
Caratteristiche e vantaggi
• Progettato appositamente per controllo/funzionamento a due mani. La serie P2HZ non funziona se l'operatore non tiene le mani fuori dalla zona di pericolo durante il movimento pericoloso.
• Indicatore LED per commutare lo stato del canale da 1 a 2 e per monitorare la propria tensione di alimentazione
• Ingresso a canale singolo o doppio (il canale singolo è usato con maggiore vantaggio con macchinari di dimensioni inferiori, in cui è necessario utilizzare un dispositivo logico dedicato con una piccola funzione soltanto per l’interruzione in caso di emergenza - il canale doppio consente di controllare più circuiti di sicurezza e un maggior numero di zone di controllo in qualsiasi momento)
• Riattivazione: le uscite non si diseccitano se entrambi gli elementi operatore non sono stati rilasciati e quindi rimessi in funzione simultaneamente.
• Adatto per montaggio su guida DIN
• Durevole, offre una vita utile più lunga rispetto ai concorrenti
Dotazioni di sicurezza
• Il relè consente il monitoraggio automatico del circuito.
• Le funzioni di sicurezza del dispositivo rimangono attive anche in caso di guasti dei componenti.
• Il relè evita ulteriori colpi pressa per il circuito in caso di guasto ai relè, saldatura dei contatti, difetti alla bobina o cortocircuiti/circuiti aperti.
Applicazioni
• Presse meccaniche
• Presse idrauliche
• Circuiti di sicurezza generale (in conformità con EN 60204-1)
Parametri tecnici di sicurezza
• EN 60204-1
• EN 954-1
• EN (IEC) 62061
• EN ISO 13849-1
• IEC 61511 – SIL 3
Standards
EN574 (tipo III C)
