- Codice RS:
- 757-9332
- Codice costruttore:
- G9SX-SM032-RC
- Costruttore:
- Omron
Visualizza Relè di sicurezza
- Codice RS:
- 757-9332
- Codice costruttore:
- G9SX-SM032-RC
- Costruttore:
- Omron
Normative
- Paese di origine:
- CN
Dettagli prodotto

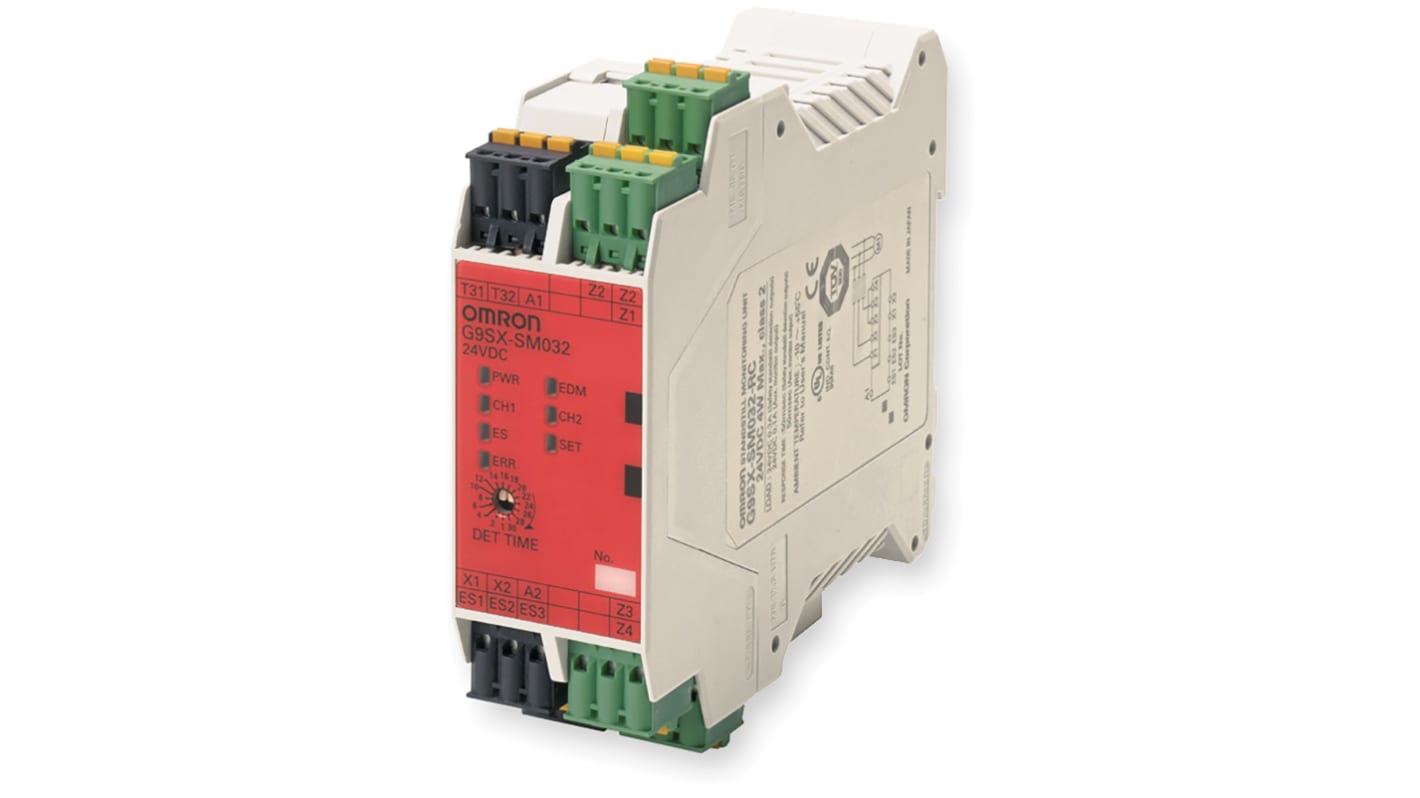

G9SX-SM, relè di sicurezza, monitoraggio albero fermo
Il relè di monitoraggio albero fermo G9SX-SM, con uscite a stato solido, si basa sul funzionamento della forza controelettromotrice a due e tre fasi.
Pronto per l'uso - copre tutte le applicazioni standard senza la necessità di configurazioni aggiuntive
Semplice integrazione con cablaggio a stella e a triangolo
Diagnosi chiara mediante LED associati a tutti gli ingressi e le uscite
Applicabile fino alla categoria 4 in conformità a EN 954-1
Semplice integrazione con cablaggio a stella e a triangolo
Diagnosi chiara mediante LED associati a tutti gli ingressi e le uscite
Applicabile fino alla categoria 4 in conformità a EN 954-1
Standard
EN 954-1
Modulo di monitoraggio sicurezza senza sensore G9SX-SM.
Uscite a stato solido
Funzionamento per sistemi bifase e trifase.
Semplice integrazione con cablaggio a stella e a triangolo.
Stato con LED trasparente di tutti gli ingressi e le uscite.
L'inattività può essere monitorata anche quando non è presente uno spazio per installare un sensore.
Non richiede alcun sensore. G9SX-SM rileva la forza controelettromotrice (BEMF) generata quando il motore ruota, individuando quando il motore è in rotazione o inattivo.
Configurazione standard pronta all'uso. Non è richiesta alcuna regolazione della sensibilità. La configurazione utente è anche disponibile per la regolazione fine (regolazione manuale).
Applicabile a sistemi controllati da inverter.
Può essere usato con un inverter, nessun malfunzionamento dovuto freno dinamico inverter o funzioni di sintonizzazione automatica.
Non è richiesta alcuna impostazione difficile.
Copre tutte le applicazioni standard.
Funzionamento per sistemi bifase e trifase.
Semplice integrazione con cablaggio a stella e a triangolo.
Stato con LED trasparente di tutti gli ingressi e le uscite.
L'inattività può essere monitorata anche quando non è presente uno spazio per installare un sensore.
Non richiede alcun sensore. G9SX-SM rileva la forza controelettromotrice (BEMF) generata quando il motore ruota, individuando quando il motore è in rotazione o inattivo.
Configurazione standard pronta all'uso. Non è richiesta alcuna regolazione della sensibilità. La configurazione utente è anche disponibile per la regolazione fine (regolazione manuale).
Applicabile a sistemi controllati da inverter.
Può essere usato con un inverter, nessun malfunzionamento dovuto freno dinamico inverter o funzioni di sintonizzazione automatica.
Non è richiesta alcuna impostazione difficile.
Copre tutte le applicazioni standard.
G9SX-SM032-RC Modulo di sicurezza per il monitoraggio senza sensore dell'inattività macchine con inerzia prolungata.
Uscita di rilevamento inattività di sicurezza 3
Uscita ausiliaria 2
Tensione nominale: 24 V c.c.
Gabbia a molla, morsettiera.
Uscita ausiliaria 2
Tensione nominale: 24 V c.c.
Gabbia a molla, morsettiera.
Caratteristiche e vantaggi.
Tensione nominale: 24 V c.c.
Gamma di tensione d'esercizio da -15% al 10% della tensione di alimentazione nominale.
Consumo energetico 4 W max. (consumo energetico di carichi non incluso).
Tensione di ingresso nominale dell'ingresso rilevamento inattività (Z1 e Z2 e tra Z3 e Z4) 480 V c.a. max. (120 Hz max).
Impedenza interna con ingresso rilevamento inattività 660 KΩ.
Ingresso EDM circa 2,8 KΩ
Rilevamento inattività di sicurezza in uscita PNP, corrente di carico max. 0,3 A c.c.
Uscita ausiliaria (uscita monitor/errore) PNP, corrente di carico max. 100 mA c.c.
Categoria di sovratensione (IEC/EN 60664-1_ III
Tempo di risposta: 50 ms max.
Configurazione standard di rilevamento tensione 10 mV max. Configurazione utente 100 mV max.
Lunghezza massima del cavo per ingressi di rilevamento inattività 100 m max.
Frequenza di resistenza alle vibrazioni da 10 a 55 a 10 Hz. 0,375 mm di ampiezza singola, 0,75 mm di ampiezza doppia.
Resistenza agli urti da distruzione meccanica a 300 m/s².
Resistenza agli urti da malfunzionamento meccanico a 100 m/s².
Peso: 200 g
PLe /Categoria di sicurezza 4 (ISO13849-1)
Gamma di tensione d'esercizio da -15% al 10% della tensione di alimentazione nominale.
Consumo energetico 4 W max. (consumo energetico di carichi non incluso).
Tensione di ingresso nominale dell'ingresso rilevamento inattività (Z1 e Z2 e tra Z3 e Z4) 480 V c.a. max. (120 Hz max).
Impedenza interna con ingresso rilevamento inattività 660 KΩ.
Ingresso EDM circa 2,8 KΩ
Rilevamento inattività di sicurezza in uscita PNP, corrente di carico max. 0,3 A c.c.
Uscita ausiliaria (uscita monitor/errore) PNP, corrente di carico max. 100 mA c.c.
Categoria di sovratensione (IEC/EN 60664-1_ III
Tempo di risposta: 50 ms max.
Configurazione standard di rilevamento tensione 10 mV max. Configurazione utente 100 mV max.
Lunghezza massima del cavo per ingressi di rilevamento inattività 100 m max.
Frequenza di resistenza alle vibrazioni da 10 a 55 a 10 Hz. 0,375 mm di ampiezza singola, 0,75 mm di ampiezza doppia.
Resistenza agli urti da distruzione meccanica a 300 m/s².
Resistenza agli urti da malfunzionamento meccanico a 100 m/s².
Peso: 200 g
PLe /Categoria di sicurezza 4 (ISO13849-1)
Specifiche
Attributo | Valore |
Tensione di alimentazione | 24V cc |
Funzione | Velocità/monitoraggio punti morti |
Tipo di terminale | Morsetto a gabbia |
Larghezza | 45.5mm |
Serie | G9SX-SM |
Profondità | 115mm |
Categoria di sicurezza | 4 |
Lunghezza | 100mm |
