- Codice RS:
- 803-095
- Codice costruttore:
- G3PA-260B-VD DC5-24
- Costruttore:
- Omron
2 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
10 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
250,83 €
(IVA esclusa)
306,01 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 250,83 € |
5 - 9 | 240,66 € |
10 + | 235,35 € |
- Codice RS:
- 803-095
- Codice costruttore:
- G3PA-260B-VD DC5-24
- Costruttore:
- Omron
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
SSR di montaggio su guida DIN
Cartuccia di potenza SSR sostituibile
Opzioni di montaggio a superficie o su guida DIN
Terminali con protezione per le dita
Indicatore di stato di ingresso con LED
L'indicatore di sovraccarico termico cambia colore in modo stabile per indicare la possibilità di un danneggiamento alla cartuccia
Gli ingressi potrebbero essere "collegati" mediante terminali di collegamento integrati
Tensione di rilascio 1 V c.c. (min.)
Temperatura d'esercizio: -30°C → +80°C
Opzioni di montaggio a superficie o su guida DIN
Terminali con protezione per le dita
Indicatore di stato di ingresso con LED
L'indicatore di sovraccarico termico cambia colore in modo stabile per indicare la possibilità di un danneggiamento alla cartuccia
Gli ingressi potrebbero essere "collegati" mediante terminali di collegamento integrati
Tensione di rilascio 1 V c.c. (min.)
Temperatura d'esercizio: -30°C → +80°C
Autorizzatori
UL, CSA, VDE

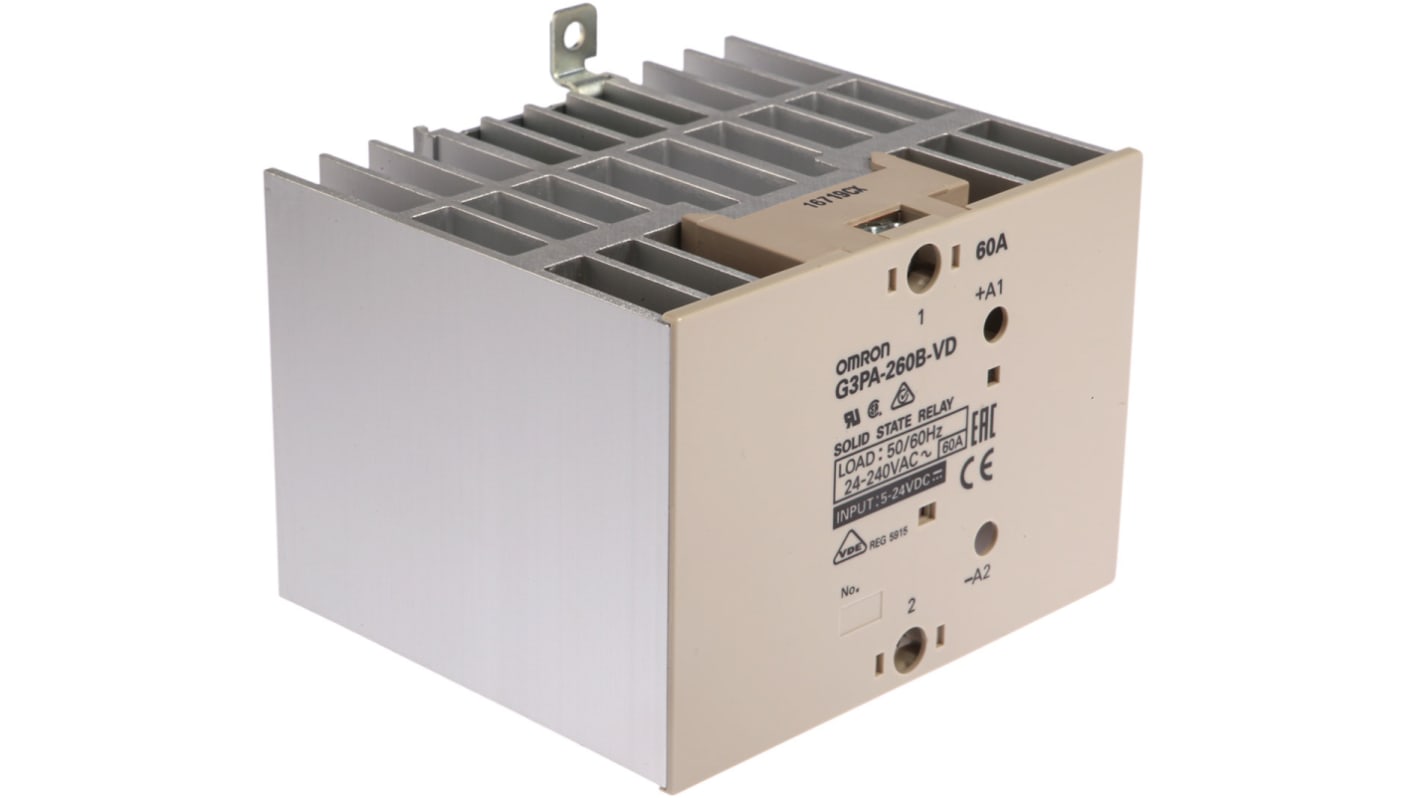

Relè a stato solido SSR G3PA-260B-VD DC5-24 con cartuccia di alimentazione sostituibile.
Il design del dissipatore di calore include un piccolo relè a stato solido SSR con cartucce dellelemento sostituibili di facile manutenzione. I relè possono essere utilizzati con carichi trifase. La serie G3PA di relè a stato solido SSR può essere montata su guida DIN o mediante viti.
Caratteristiche e vantaggi del relè a stato solido SSR G3PA-260B-VD DC5-24.
Accoppiatore Phototriac.
Funzione zero cross.
Indicatore.
Carico di uscita nominale 60 A, da 24 a 240 V c.a.
Tensione nominale di ingresso da 5 a 24 V c.c.
Funzione zero cross.
Indicatore.
Carico di uscita nominale 60 A, da 24 a 240 V c.a.
Tensione nominale di ingresso da 5 a 24 V c.c.
Non montare questo modello in prossimità del relè a stato solido SSR.
Valore nominale di ingresso del relè a stato solido SSR con temperatura ambiente di 25°C.
Gamma di tensione d'esercizio da 4 a 30 V c.c.
Impedenza corrente di ingresso 7 mA max.
Tensione desercizio necessaria 4 V c.c. max.
Tensione di rilascio 1 V c.c.
Impedenza corrente di ingresso 7 mA max.
Tensione desercizio necessaria 4 V c.c. max.
Tensione di rilascio 1 V c.c.
Uscita relè a stato solido SSR.
Tensione di carico nominale da 24 a 240 V c.a., 50/60 Hz.
Corrente di carico da 0,5 a 60 A a 40°C.
Corrente di spunto di 440 A, 60 Hz, 1 ciclo.
VDRM 600 V.
Corrente di carico da 0,5 a 60 A a 40°C.
Corrente di spunto di 440 A, 60 Hz, 1 ciclo.
VDRM 600 V.
Caratteristiche aggiuntive del relè a stato solido SSR G3PA-260B-VD DC5-24.
Tempo di funzionamento e di rilascio, del ciclo di alimentazione del carico + 1 ms max (modelli c.c.). 1 del ciclo di alimentazione del carico + 1 ms max (ingresso c.a.).
Caduta di tensione in uscita 4,6 V max. (valore efficace)
Corrente di dispersione 10 mA max. a 100 V c.a., 20 mA max a 200 V c.a.
Resistenza alle vibrazioni - rottura - da 10 a 55 a 10 Hz, da 0,375 mm ampiezza singola, montato su guida DIN.
Resistenza agli urti - rottura - 300 m/s² montato su guida DIN.
Temperatura d'esercizio - ambiente - da -30°C a 80°C. Senza formazione di ghiaccio o condensa.
Morsetto a vite.
Peso del relè 900 g.
Caduta di tensione in uscita 4,6 V max. (valore efficace)
Corrente di dispersione 10 mA max. a 100 V c.a., 20 mA max a 200 V c.a.
Resistenza alle vibrazioni - rottura - da 10 a 55 a 10 Hz, da 0,375 mm ampiezza singola, montato su guida DIN.
Resistenza agli urti - rottura - 300 m/s² montato su guida DIN.
Temperatura d'esercizio - ambiente - da -30°C a 80°C. Senza formazione di ghiaccio o condensa.
Morsetto a vite.
Peso del relè 900 g.
Sostituzione della cartuccia del relè a stato solido SSR.
Disattivare l'alimentazione durante la sostituzione di una cartuccia.
Le cartucce danneggiate possono essere sostituite senza scollegare i fili.
Se l'indicatore di temperatura cambia da rosa a rosso, i circuiti triac potrebbero non funzionare correttamente; effettuare le sostituzioni.
Migliorare l'efficienza di irradiazione del calore prima di sostituire la cartuccia.
Le cartucce danneggiate possono essere sostituite senza scollegare i fili.
Se l'indicatore di temperatura cambia da rosa a rosso, i circuiti triac potrebbero non funzionare correttamente; effettuare le sostituzioni.
Migliorare l'efficienza di irradiazione del calore prima di sostituire la cartuccia.
Cosa significa la funzione zero cross nei relè a stato solido SSR?
La funzione zero cross consente lattivazione del relè quando lalimentazione del carico c.a. si avvicina a 0 V eliminando qualsiasi rumore generato con un improvviso aumento della corrente di carico. La funzione zero cross è efficace su 2 tipi di rumori: i disturbi sulla linea elettrica e il rumore emesso in spazi aperti.
Autorizzatori
UL; CSA
Relè a tensione zero
Nota
La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 60 A |
Tipo di montaggio | Montaggio a pannello |
Tensione di carico massima | 264 V |
Tensione minima di carico | 19 V c.a. |
Tensione di controllo massima | 30 V |
Tipo switching | Zero Cross |
Gamma tensione di controllo | 4 → 30 V c.c. |
Corrente minima di carico | 0,5 A |
Uscita | Triac |
Gamma di tensione di carico | 19 → 264V ca |
Serie | G3PA |
Dimensioni | 100 x 110 x 100mm |
Minima temperatura operativa | -30°C |
Temperatura di esercizio | -30 → +80°C |
Lunghezza | 100mm |
Profondità | 110mm |
Massima temperatura operativa | +80°C |
Altezza | 100mm |
