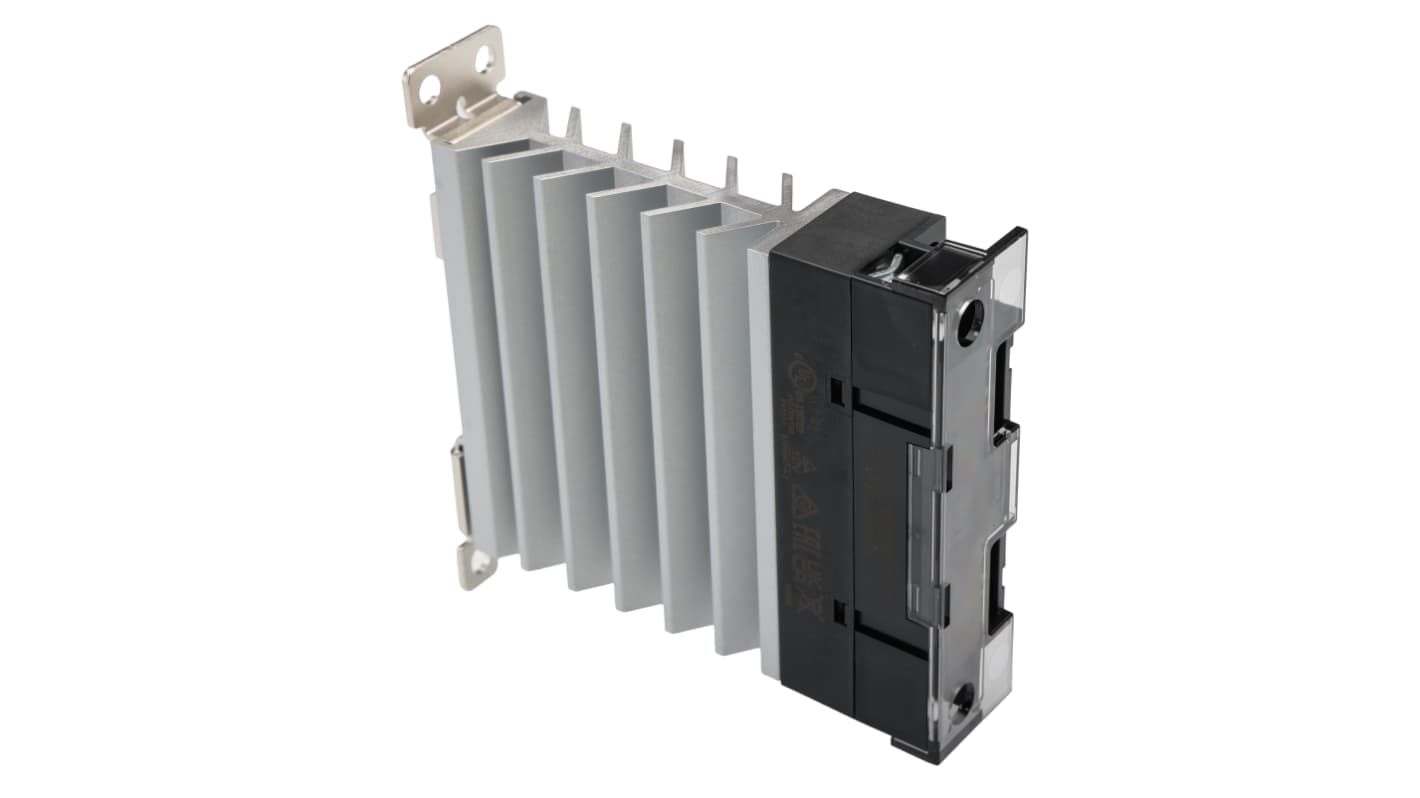

Relè a stato solido G3PJ-215B-PU DC12-24, Guida DIN, 15 A, 264 V c.a., Zero Cross, SP G3PJ

Codice RS:: 111-3038
Codice Distrelec:: 304-21-898
Codice costruttore:: G3PJ-215B-PU DC12-24
Costruttore:: Omron

Relè a stato solido G3PJ-215B-PU DC12-24, Guida DIN, 15 A, 264 V c.a., Zero Cross, SP G3PJ

Prezzo per Unità**

65,70 €

(IVA esclusa)

80,15 €

(IVA inclusa)

73 Disponibile per la consegna entro 3 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)*

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Unità	Per unità
1 +	65,70 €

**prezzo indicativo

Codice RS:: 111-3038
Codice Distrelec:: 304-21-898
Codice costruttore:: G3PJ-215B-PU DC12-24
Costruttore:: Omron

SSR Omron serie G3PJ

I relé a stato solido G3PJ fanno parte del concetto di design di valore per i pannelli che porta la progettazione e la produzione dei pannelli di controllo a nuovi livelli. I relè a stato solido monofase serie G3PJ con dissipatori di calore sono adatti per un'ampia gamma di applicazioni.

SCCR di 10 kA
Protezione contro le sovratensioni
Disponibili terminali di ingresso sia a innesto che a vite.
Montaggio su guida DIN
Conforme RoHS

Relè a stato solido SSR a bassa produzione di calore, monofase, con design sottile G3PJ-215B-PU DC12-24.

Ottenete il massimo dai pannelli di controllo e aumentatene il valore con il relè a stato solido monofase. Una bassa produzione di calore si traduce nella possibilità di trasportare 25 A, anche con un montaggio a distanza ravvicinata. Il design sottile e il cablaggio semplice consente di ridurre le dimensioni dei pannelli di controllo e delle apparecchiature di raffreddamento. Conformità RoHS.

Caratteristiche e vantaggi del relè a stato solido SSR G3PJ-215B-PU DC12-24 sottile.

• Terminali a innesto, ingresso.
• Morsetti a vite, uscita.
• Relè monofase.
• Accoppiatore Phototriac.
• Indicatore LED arancione.
• Tensione di uscita nominale da 12 a 24 V c.c.
• Funzione zero cross.
• Tensione di carico nominale da 24 a 240 V c.a.
• Design sottile.
• Cablaggio semplice.
• Può essere montato a distanza ravvicinata.
• Bassa produzione di calore.

Corrente di carico nominale del relè SSR ad una temperatura ambiente di 40°C (a seconda della temperatura ambiente).

• Montaggio a distanza ravvicinata per i tre relè a stato solido SSR - 15 A
• Montaggio separato 18 A.

Valore nominale di ingresso del relè a stato solido SSR a 25°C.

• Gamma di tensione d'esercizio da 9,6 a 30 V c.c.
• Corrente 7 mA max.
• Tensione d’esercizio necessaria 9,6 V c.c. max.
• Tensione di rilascio 1 V c.c. min.

Uscita relè a stato solido SSR.

• Tensione di carico nominale da 24 a 240 V c.a., 50/60 Hz.
• Gamma di tensioni di carico da 19 a 264 V c.a., 50/60 Hz.
• Resistenza di spunto 150 A, 60 Hz, 1 ciclo.
• 260A²S.

Caratteristiche aggiuntive del relè a stato solido SSR G3PJ-215B-PU DC12-24 sottile.

• Tempo di funzionamento e di rilascio, del ciclo di alimentazione del carico + 1 ms max.
• Caduta di tensione in uscita 1,6 V max. (valore efficace)
• Corrente di dispersione 10 mA max. a 240 V c.a.
• Resistenza alle vibrazioni da 10 a 55 a 10 Hz, 0,35 mm ampiezza singola, 0,7 mm doppia ampiezza - Montaggio su guida DIN.
• Resistenza agli urti, rottura, 300 m/s² - Montaggio su guida DIN.
• Temperatura d'esercizio - ambiente - da -30°C a 80°C, senza formazione di ghiaccio o condensa.
• Peso del relè 240 g.
• SCCR (UL508) 5 kA.

Cosa significa la funzione zero cross nei relè a stato solido SSR?

La funzione zero cross consente l’attivazione del relè quando l’alimentazione del carico c.a. si avvicina a 0 V eliminando qualsiasi rumore generato con un improvviso aumento della corrente di carico. La funzione zero cross è efficace su 2 tipi di rumori: i disturbi sulla linea elettrica e il rumore emesso in spazi aperti.

Standard

cULus, TUV, EN 60947-4-3.

Relè a tensione zero

Nota

La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.

Attributo	Valore
Corrente di carico massima	15 A
Tipo di montaggio	Guida DIN
Tensione di carico massima	264 V c.a.
Tensione minima di carico	19 V ca
Tensione minima di controllo	12 V c.c.
Tensione di controllo massima	24 V c.c.
Tipo switching	Zero Cross
Gamma tensione di controllo	12 → 24 V c.c.
Corrente minima di carico	15 A
Numero di poli	1
Tipo di terminale	A pressione
Configurazione contatto	SP
Uscita	Triac
Tipo di relè	Monofase
Tempo max. di attivazione	1/2 ciclo + 1 ms
Gamma di tensione di carico	19 → 264V ca
Serie	G3PJ
Dimensioni	22.5 x 100 x 100mm
Profondità	100mm
Lunghezza	22.5mm
Standard soddisfatti	CE, CULus, Certificazione TUV
Caratteristiche speciali	SSR monofase, design sottile
Massima temperatura operativa	+80°C
Temperatura di esercizio	-30 → +80°C
Corrente di dispersione	10 mA
Altezza	100mm
