Relè a stato solido GN325DSZ, Montaggio a pannello, 25 A rms, 600 V c.a., Passaggio dallo zero GN3
- Codice RS:
- 145-0547
- Codice costruttore:
- GN325DSZ
- Costruttore:
- Sensata / Crydom
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 17/09/2024.
Aggiunto
Prezzo per Unità
261,87 €
(IVA esclusa)
319,48 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 4 | 261,87 € |
| 5 - 9 | 248,78 € |
| 10 - 24 | 235,69 € |
| 25 - 49 | 222,59 € |
| 50 + | 209,50 € |
- Codice RS:
- 145-0547
- Codice costruttore:
- GN325DSZ
- Costruttore:
- Sensata / Crydom
Normative
Dettagli prodotto

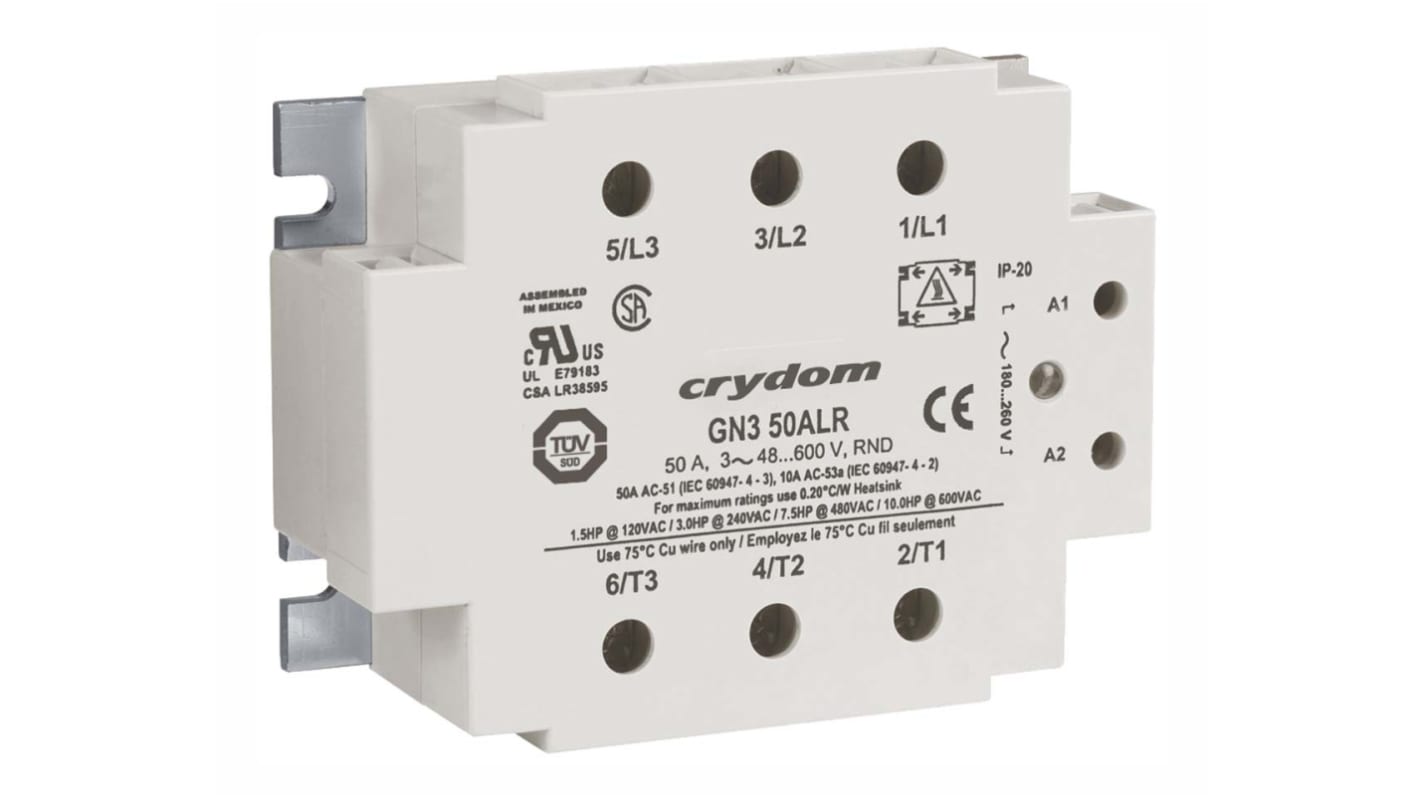

Relè trifase serie GN3 550
La serie GN3 consiste in tre uscite di stato solido controllate da un ingresso, e funzioni simili a qualunque relè di stato solido standard. Quando il segnale di ingresso viene emesso, ogni uscita conduce la corrente di carico per la rispettiva fase in rete.
Caratteristiche e vantaggi
Substrato DBC per prestazioni termiche superiori
La struttura senza materiali epossidici riduce la tensione interna del componente
Uscita SCR doppia a connessione diretta per impieghi industriali pesanti
Uscita di tipo zero-crossing
Circuito di protezione
Durata di 100k cicli UL508 per una maggiore affidabilità
Nessuna protezione transitoria esterna richiesta (TVS interno)
Conforme EMC per un funzionamento affidabile in ambienti critici
La struttura senza materiali epossidici riduce la tensione interna del componente
Uscita SCR doppia a connessione diretta per impieghi industriali pesanti
Uscita di tipo zero-crossing
Circuito di protezione
Durata di 100k cicli UL508 per una maggiore affidabilità
Nessuna protezione transitoria esterna richiesta (TVS interno)
Conforme EMC per un funzionamento affidabile in ambienti critici
Nota
Dissipatore di calore non compreso. Per i dettagli del dissipatore e per la diminuzione di potenza della corrente di carico, vedere la scheda tecnica dei costruttori
Autorizzatori
UL, CSA, TUV
Relè a stato solido e accessori Crydom
Specifiche
Attributo | Valore |
|---|---|
| Corrente di carico massima | 25 A rms |
| Tipo di montaggio | Montaggio a pannello |
| Tensione di carico massima | 600 V c.a. |
| Tensione minima di carico | 48 V c.a. |
| Tensione di controllo massima | 32 V c.c. |
| Tensione minima di controllo | 4 V c.c. |
| Tipo switching | Passaggio dallo zero |
| Gamma tensione di controllo | 4 → 32 V c.c. |
| Corrente minima di carico | 100mA RMS |
| Numero di poli | 1 |
| Tipo di terminale | Vite |
| Tipo di relè | Relè a stato solido |
| Gamma di tensione di carico | 48 → 600V ca |
| Tempo max. di attivazione | 1/2 ciclo |
| Serie | GN3 |
| Dimensioni | 103.9 x 79.7 x 36.83mm |
| Altezza | 36.83mm |
| Minima temperatura operativa | -40°C |
| Caratteristiche speciali | Substrato di rame con legame diretto, coperchio sicuro al cocco IP20, indicatore di stato di ingresso con LED, protezione da transienti incorporato |
| Profondità | 79.7mm |
| Standard soddisfatti | CE, CSA LR 38595, Riconoscimento cULus E79183, EN 60950-1, IEC 1000-4-2, IEC 1000-4-3, IEC 1000-4-4, IEC 1000-4-5, IEC 1000-4-6, IEC 60068-2-2, IEC 60068-2-6, IEC 62314, TUV, UL, UL 94 V-0 |
| Massima temperatura operativa | +80°C |
| Lunghezza | 103.9mm |
| Corrente di dispersione | 0,06mArms |
| Capacità | 8pF |
| Temperatura di esercizio | -40 → +80°C |
