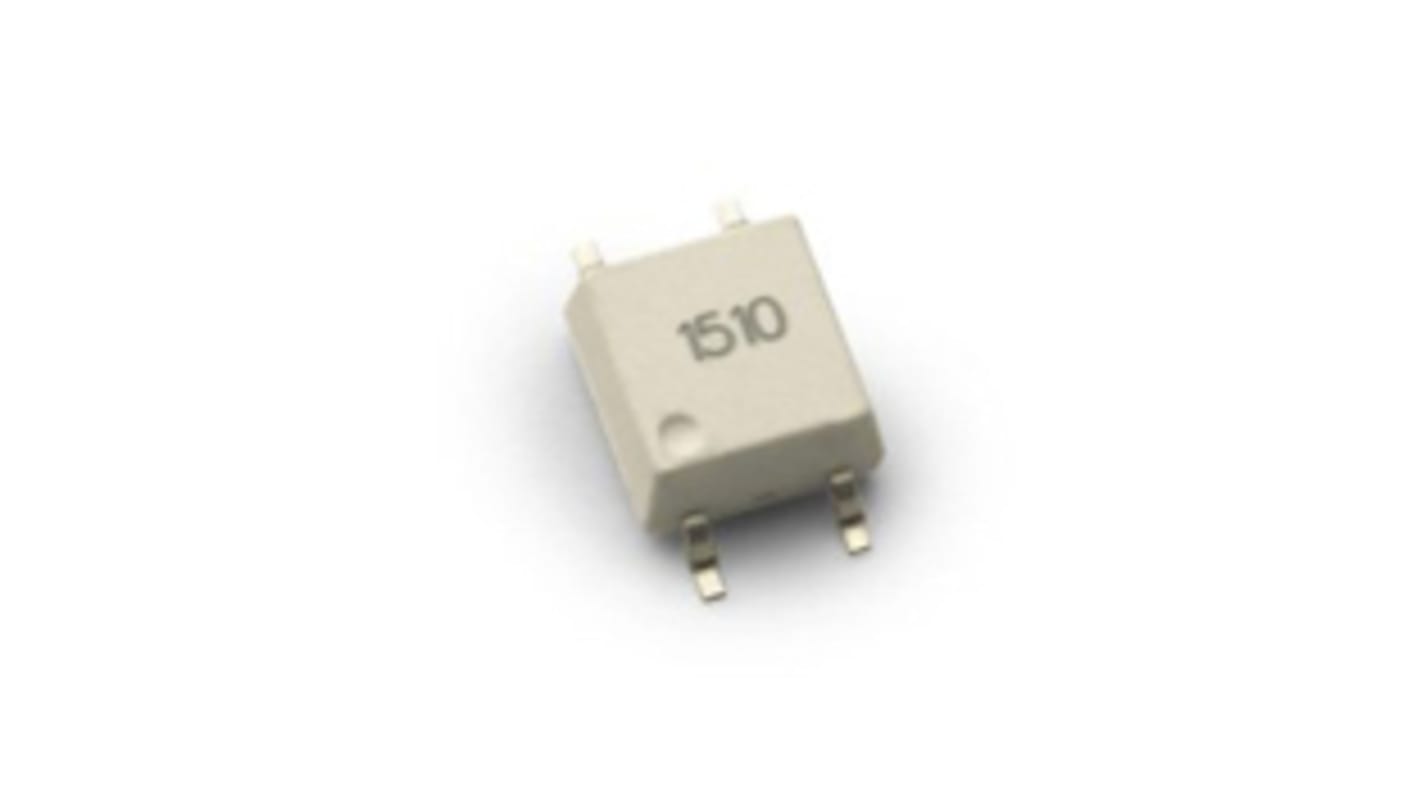

Relè a stato solido ASSR-1510-503E, Montaggio superficiale, 1 A, 60 V, c.a., SPDT ASSR-1510

La serie ASSR-15XX è costituita da uno stadio di ingresso con diodo a emissione luminosa a infrarossi (LED) AlGaAs otticamente accoppiato a un circuito rilevatore di uscita ad alta tensione. Il rilevatore è costituito da un array di diodi fotovoltaici ad alta velocità e da circuiti di pilotaggio per accendere/spegnere due MOSFET ad alta tensione discreti. Il relè si accende (il contatto si chiude) con una corrente di ingresso minima di 3mA attraverso il LED di ingresso. Il relè si spegne (il contatto si apre) con una tensione di ingresso di 0,8 V o inferiore.

Interruttore di segnale bidirezionale a stato solido compatto
Relè SPST (Single-Pole-Single-Throw) normalmente disattivato a canale singolo e doppio
Tensione di tenuta in uscita 60V
Corrente nominale 1,0 A o 2,0 a (vedere lo schema per i collegamenti ASSR-1511 A e B)
Bassa corrente di ingresso: Compatibilità CMOS
Bassa resistenza in stato attivo: 0.175Ω 0.35Ω tipico per la sola c.c., 5 tipico per la c.a./c.c.
Impedenza in stato di interdizione uscita molto elevata: 10 Teraohm tipica
Commutazione ad alta velocità: 0,1 ms (tonnellata), 0,02ms (Toff) tipico
Elevata immunità ai transienti: Superiore a 1kV/μs
