- Codice RS:
- 184-5983
- Codice costruttore:
- D53TP25D
- Costruttore:
- Sensata / Crydom
2 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
13 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
218,02 €
(IVA esclusa)
265,98 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 218,02 € |
5 - 9 | 207,12 € |
10 - 24 | 196,22 € |
25 - 49 | 185,31 € |
50 + | 174,41 € |
- Codice RS:
- 184-5983
- Codice costruttore:
- D53TP25D
- Costruttore:
- Sensata / Crydom
Documentazione Tecnica
Normative
- Paese di origine:
- MX
Dettagli prodotto
53 TP 25-50 A, 530 V c.a., SSR trifase
Altamente affidabili
Uscita SCR
Indicatore di stato con LED
Commutazione di carico diretta di motori, riscaldatori e trasformatori
Dimensioni: A 30 x L 73,4 x P 103,8 mm
Tipo di terminale a vite; morsetto a sella
Capacità ingresso-uscita: 8 pF
Uscita SCR
Indicatore di stato con LED
Commutazione di carico diretta di motori, riscaldatori e trasformatori
Dimensioni: A 30 x L 73,4 x P 103,8 mm
Tipo di terminale a vite; morsetto a sella
Capacità ingresso-uscita: 8 pF
Nota
Dissipatore di calore non compreso. Per i dettagli del dissipatore e per la diminuzione di potenza della corrente di carico, vedere la scheda tecnica dei costruttori
Attenzione
Al di sopra dei 25°C si verifica una perdita di potenza che limita la corrente massima di carico.
Autorizzatori
UL, CSA, VDE

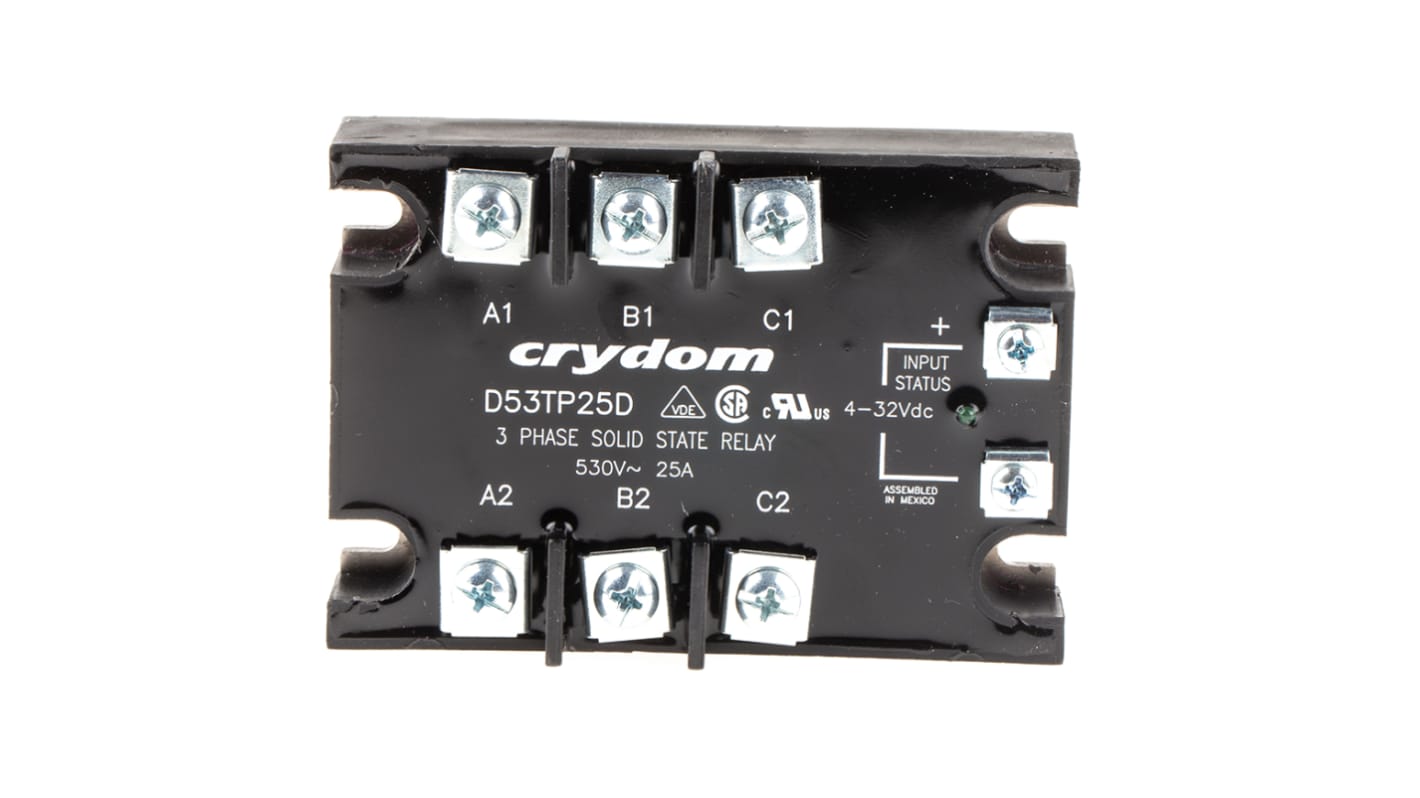

Relè a stato solido Sensata | Crydom, 3 fasi, gamma di corrente di carico da 0,05 a 25 A - Serie 53TP - D53TP25D
Cercate una soluzione di commutazione affidabile per i vostri circuiti? Scegliete questo relè trifase a stato solido di Sensata | Crydom. L'uscita SCR dell'unità aiuta a sostenere carichi pesanti, rendendola adatta all'uso in sistemi esigenti. La protezione integrata contro le sovratensioni transitorie di 1200 V contribuisce a ridurre al minimo il rischio di danni alle apparecchiature in caso di forti sovratensioni. Grazie all'ampia gamma di tensioni operative comprese tra 48 e 530 V CA, è una scelta versatile. I terminali a vite e a sella contribuiscono a garantire un'installazione sicura e a evitare disconnessioni accidentali. Questo relè può essere utilizzato per il controllo della velocità del motore, dell'illuminazione e dei circuiti.
Caratteristiche e vantaggi
Indicatore di stato a LED per facilitare il monitoraggio e la risoluzione dei problemi
Ampio intervallo di temperature di esercizio tra -40°C e +80°C per l'utilizzo in condizioni gravose
L'assenza di parti in movimento riduce al minimo l'usura per una lunga durata.
Ampio intervallo di temperature di esercizio tra -40°C e +80°C per l'utilizzo in condizioni gravose
L'assenza di parti in movimento riduce al minimo l'usura per una lunga durata.
Posso installare questo relè a stato solido in spazi ristretti?
Sì, grazie alle sue dimensioni compatte di 103,8 (L) x 30 (L) x 73,4 mm (A), l'unità si inserisce facilmente in spazi ristretti.
Autorizzatori
UL; riconoscimento C-UL; VDE
Relè a tensione zero
Nota
La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 25 A rms |
Tipo di montaggio | Montaggio a pannello |
Tensione di carico massima | 530 V rms |
Tensione minima di controllo | 4 V c.c. |
Tensione di controllo massima | 32 V c.c. |
Tipo switching | Zero-cross |
Gamma tensione di controllo | 3 → 32 V c.c. |
Corrente minima di carico | 0,05 A |
Uscita | SCR |
Tempo max. di attivazione | 1/2 ciclo |
Gamma di tensione di carico | 48 → 530V ca |
Dimensioni | 103.8 x 73.4 x 30mm |
Massima temperatura operativa | +80°C |
Minima temperatura operativa | -40°C |
Temperatura di esercizio | -40 → +80°C |
Lunghezza | 103.8mm |
Profondità | 73.4mm |
Altezza | 30mm |
