- Codice RS:
- 683-8921
- Codice costruttore:
- G3VM-351GL
- Costruttore:
- Omron
481 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
2,82 €
(IVA esclusa)
3,44 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 2,82 € |
10 - 99 | 2,54 € |
100 - 249 | 2,21 € |
250 - 499 | 2,15 € |
500 + | 2,10 € |
- Codice RS:
- 683-8921
- Codice costruttore:
- G3VM-351GL
- Costruttore:
- Omron
Normative
- Paese di origine:
- JP
Dettagli prodotto
G3VM MOSFET SSR
Relè di stato solido con uscita MOSFET e ingresso foto-LED
Coniugano i vantaggi della tecnologia meccanica e a stato solido
Bassa resistenza e capacità di uscita
Lunga durata
Ampia gamma di modelli disponibili
Ideali per le soluzioni di telecomunicazione, incluse le funzioni di impegno linea, commutazione, controllo dei trasformatori di linea e altre funzioni telefoniche
Coniugano i vantaggi della tecnologia meccanica e a stato solido
Bassa resistenza e capacità di uscita
Lunga durata
Ampia gamma di modelli disponibili
Ideali per le soluzioni di telecomunicazione, incluse le funzioni di impegno linea, commutazione, controllo dei trasformatori di linea e altre funzioni telefoniche

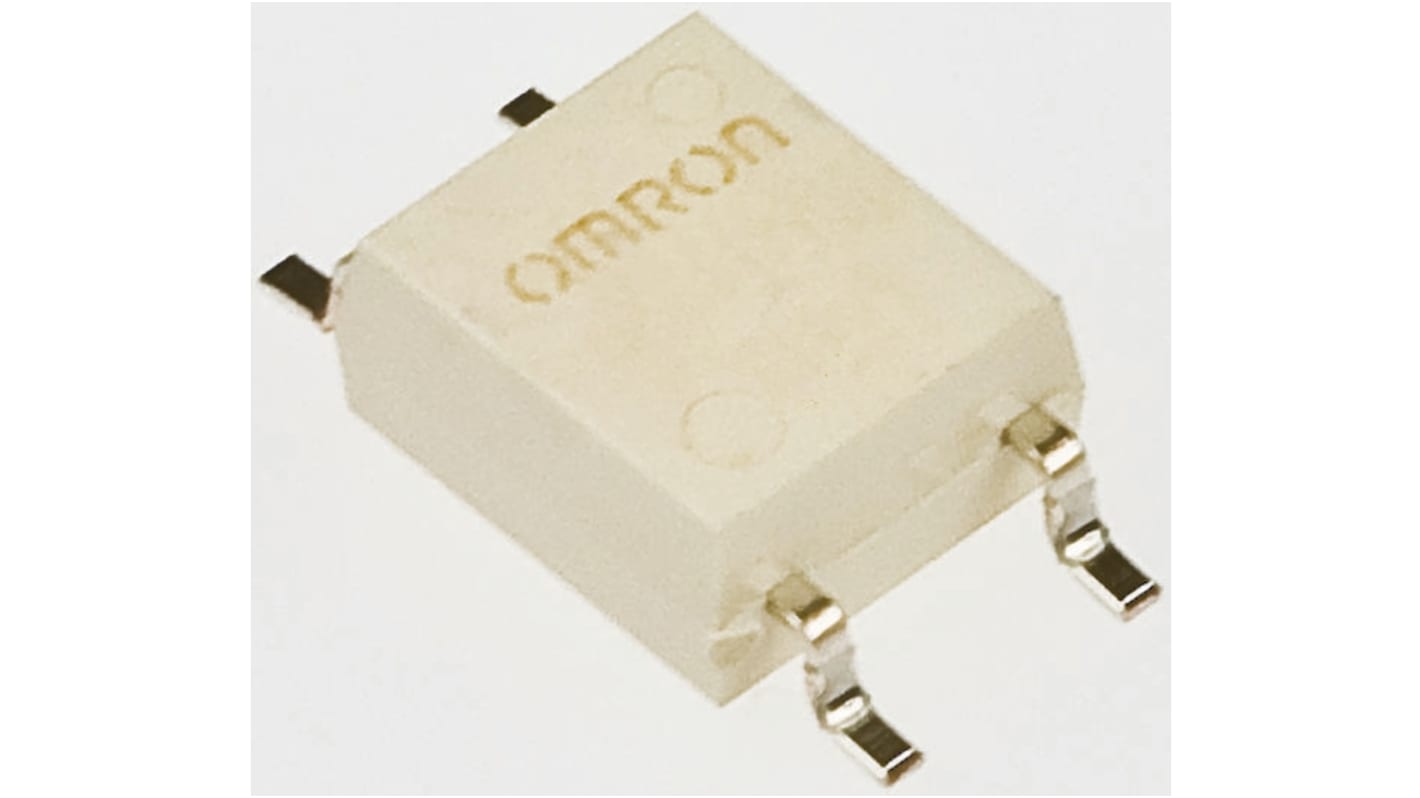

Relè a stato solido SSR serie G3VM-351GL MOS FET per impieghi generali.
Il relè G3VM-351GL, parte della serie aggiornata G3VM-S2, offre numerosi vantaggi. Relè NO (normalmente aperto) con foro passante, contenitore SOP4 e 4 terminali per circuito stampato e una tensione di carico di 350 V. Questa serie di relè è protetta dalle sovracorrenti con una protezione da limite di corrente.
Caratteristiche e vantaggi del relè a stato solido SSR per impieghi generali G3VM-351GL.
Relè a stato solido FET MOS.
Terminali per relè con montaggio superficiale
Contenitore SOP4.
Tipo di contatto SPST-NO (1 a) (normalmente aperto).
Limite di corrente da 100 a 300 mA.
4 terminali per relè.
Tensione di carico 350 V c.a.
Corrente di carico 120 mA max.
Massima resistenza con uscita ON 15 Ω.
Dispersione di corrente con relè aperto 1000 nA max.
Capacità tra i terminali 70 pF.
SSR - tempo di accensione 1 ms max.
SSR - tempo di spegnimento 1 ms max.
Resistenza dielettrica tra I/O 1500 Vrms.
Conformità RoHS.
Terminali per relè con montaggio superficiale
Contenitore SOP4.
Tipo di contatto SPST-NO (1 a) (normalmente aperto).
Limite di corrente da 100 a 300 mA.
4 terminali per relè.
Tensione di carico 350 V c.a.
Corrente di carico 120 mA max.
Massima resistenza con uscita ON 15 Ω.
Dispersione di corrente con relè aperto 1000 nA max.
Capacità tra i terminali 70 pF.
SSR - tempo di accensione 1 ms max.
SSR - tempo di spegnimento 1 ms max.
Resistenza dielettrica tra I/O 1500 Vrms.
Conformità RoHS.
Caratteristiche aggiuntive del relè a stato solido SSR G3VM-351GL per impieghi generali.
Lunga durata operativa.
Corrente di dispersione ridotta.
SSR con ottima resistenza agli urti.
Elevato isolamento.
Funzionamento silenzioso.
Commutazione ad alta velocità.
Controllo del microsegnale analogico.
Ingresso Photo-LED.
Uscita di stato.
Compatto
Corrente di dispersione ridotta.
SSR con ottima resistenza agli urti.
Elevato isolamento.
Funzionamento silenzioso.
Commutazione ad alta velocità.
Controllo del microsegnale analogico.
Ingresso Photo-LED.
Uscita di stato.
Compatto
Altri esempi di applicazione.
Apparecchiatura di misurazione e verifica.
Apparecchiature di comunicazione.
Apparecchiatura industriale.
Dispositivi di misurazione.
Sistemi di scambio elettronico automatico.
Telefoni cordless.
Apparecchiature di comunicazione.
Apparecchiatura industriale.
Dispositivi di misurazione.
Sistemi di scambio elettronico automatico.
Telefoni cordless.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 0,12 A |
Tipo di montaggio | Montaggio superficiale |
Tensione di carico massima | 350 V |
Tensione di controllo massima | 1,3 V |
Corrente minima di carico | 120 mA |
Configurazione contatto | SPST |
Tipo di terminale | Pin per circuito stampato |
Uscita | MOSFET |
Package | SOP4 |
Serie | G3VM |
Gamma di tensione di carico | 0 → 350V ca |
Dimensioni | 3.9 x 4.4 x 1.9mm |
Lunghezza | 3.9mm |
Massima temperatura operativa | +85°C |
Profondità | 4.4mm |
Altezza | 1.9mm |
Temperatura di esercizio | -40 → +85°C |
Minima temperatura operativa | -40°C |
